双叉式铰接连接支架结构设计

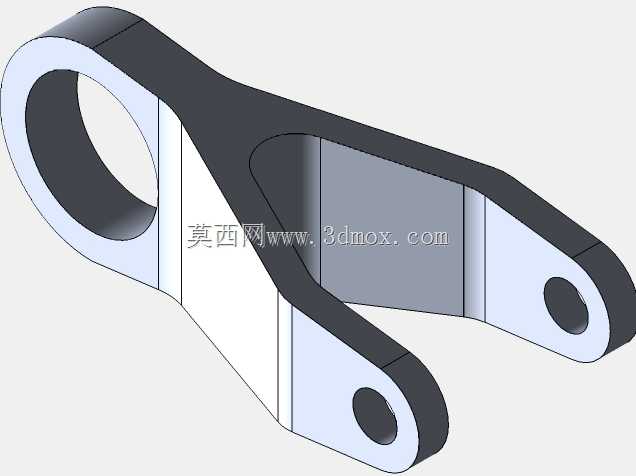

　　这类双叉式铰接连接支架，多应用在需要往复摆动传动的机械结构中，常见于轻工自动化设备的连杆传动组、小型工程机械的操纵联动机构、非机动车的制动联动系统等场景，核心作用是在两个存在相对摆动角度的传动节点之间传递动力，同时补偿安装过程中产生的微小位置偏差，避免传动过程中出现卡滞、应力集中断裂的问题。从实际使用场景来看，这类支架往往处于传动链路的中间连接位置，一端通过大尺寸铰接孔与固定销轴配合，作为整个构件的摆动回转支点，另一端的两个分叉式铰接耳则分别与两个独立的传动杆件连接，可同时将动力分流传递到两个不同的执行端，也可将两个方向的动作反馈汇总到同一回转支点上，适配需要同步联动的传动需求。

　　设计这类构件时，首先要明确安装边界的尺寸约束：大端铰接孔的内径需要匹配对应销轴的直径，孔壁厚度要根据传递的额定扭矩核算，保证在承受交变载荷时孔壁不会出现压溃变形；两个分叉耳板的中心距需要严格匹配对接杆件的安装间距，耳板上的铰接孔同轴度公差需要控制在0.02mm以内，避免安装后销轴出现别劲的情况，加速铰接位置的磨损。构件的主体截面采用变厚度设计，靠近大端回转支点的位置截面厚度更大，因为该区域承受的弯曲力矩最高，往分叉耳板方向逐渐收薄截面，在保证结构强度满足载荷要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。

　　从结构细节来看，构件的所有棱边都做了圆角过渡处理，避免热处理和载荷作用下出现应力集中点，大端铰接孔的两端都设计了沉孔结构，可嵌入铜质衬套，减少铰接转动时的磨损，后期维护时仅需更换衬套即可，无需整体更换构件，降低运维成本。两个分叉耳板的外侧平面与主体腹板的连接位置做了圆弧过渡加强，没有采用直角拼接的结构，避免长期受交变载荷时出现焊缝开裂或者本体断裂的问题，若采用一体铣削加工，该过渡区域的圆角半径不小于5mm，可有效分散应力。

　　实际选型应用时，需要先核算构件的摆动角度范围，保证两个分叉耳板在整个摆动行程内不会与周边的固定结构发生干涉，大端铰接孔的配合公差选择H7/g6的间隙配合，既保证转动灵活，又不会因为间隙过大产生传动冲击；耳板端的铰接孔可根据对接杆件的运动形式选择配合公差，如果对接杆件仅做平面摆动，同样选择间隙配合，如果存在小幅空间角度偏转，可在孔内加装关节轴承，适配更大范围的角度补偿需求。这类构件的材质多选用45号钢或者40Cr合金钢，根据载荷大小选择调质或者表面淬火处理，表面做发黑或者镀锌防锈处理，适配多粉尘、轻度潮湿的工业作业环境，不需要额外做复杂的表面防护即可长期稳定工作。

　　在装配环节，需要先将大端的销轴固定在安装基座上，保证销轴的垂直度符合安装要求，再依次连接两个分叉端的传动杆件，锁紧销轴端部的挡圈或者锁紧螺母后，手动扳动构件测试摆动灵活性，确认全程无卡滞、无异响后再接入动力链路。日常运维时，仅需定期在铰接位置加注润滑脂，检查衬套的磨损量，当衬套磨损量超过0.3mm时及时更换，即可保证构件的使用寿命达到设计预期，不会因为铰接间隙过大影响整个传动系统的动作精度。
