三孔铰接式传动连杆结构设计

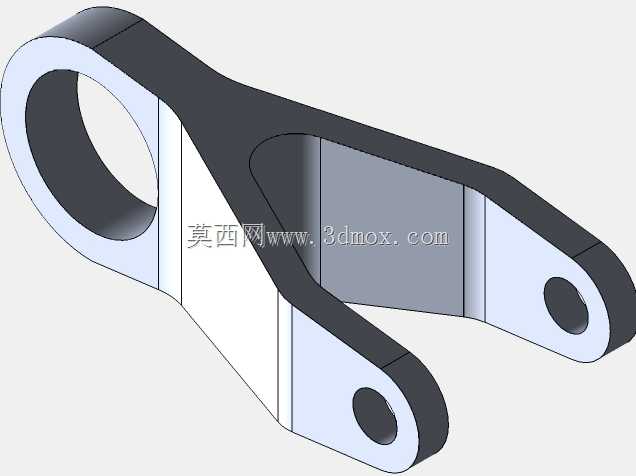

　　这类三孔铰接连杆是机械传动系统里极为常见的力传递构件，日常在轻工自动化生产线、小型通讯设备装配工装、民用机械的执行端联动结构里都能见到它的身影，核心作用是在两个或三个运动副之间完成既定轨迹的动力传递，把驱动端的旋转或者直线位移，按照预设的传动比转化为执行端的对应动作，不会出现传动卡滞或者轨迹偏移的问题。从结构设计逻辑来看，整个连杆采用了变截面的钣金折弯加局部加厚的结构形式，没有做多余的材料冗余，大端的铰接孔做了翻边加厚处理，这个位置是整个零件受力最集中的区域，日常运行中要持续承受交变的拉压载荷，翻边结构既能提升孔位的抗剪切强度，也能给配套的铰接轴提供足够的配合长度，避免运行过程中出现轴孔偏磨、铰接松旷的问题。

　　另外两个小端的铰接孔分别对应两个不同的运动输出端，孔位的中心距是整个零件最核心的尺寸参数，直接决定了传动过程中的行程和动作角度，建模的时候需要严格按照运动仿真得出的中心距数值来定位，偏差需要控制在机械加工的常规公差范围内，不然装配后会出现运动干涉，或者执行端动作不到位的情况。零件的主体连接臂做了内凹的减重结构，在不降低整体结构刚度的前提下，尽可能减少零件的自身重量，降低传动过程中的惯性负载，对于高频往复运动的工况来说，这种减重设计能有效减少驱动端的动力损耗，也能降低铰接位置的磨损速度。从安装边界来看，大端孔通常作为固定铰接端，安装时需要匹配对应直径的铰接销轴，配合轴套或者自润滑轴承使用，安装后要保证连杆能绕固定端灵活转动，

　　没有轴向窜动；两个小端孔分别连接对应的执行构件，安装时需要注意三个孔位的轴线平行度，要是轴线偏斜，运行过程中会产生额外的侧向力，加速孔位和销轴的磨损，严重时甚至会出现连杆变形断裂的情况。在实际选型应用的时候，需要根据传动系统的最大负载来校核连杆的截面强度，尤其是臂身和孔位连接的过渡区域，这个位置是应力集中的高发区，设计时做了圆弧过渡处理，避免直角带来的应力集中问题，能有效提升零件的疲劳寿命，应对长期交变载荷下的使用需求。这类连杆不需要做额外的复杂表面处理，常规的喷塑或者镀锌处理就能满足一般工况下的防锈需求，如果是在有腐蚀介质的工况下使用，也可以更换不锈钢材质来提升耐蚀性能，整体结构简单可靠，加工难度低，适合批量生产应用，在各类需要定轨迹传动的机械结构里都有很强的适配性，不管是小型的工装夹具联动，还是中型设备的执行机构传动，都能通过调整孔位中心距、臂身截面尺寸来匹配对应的使用需求，不需要做过多的结构改动就能适配不同的安装空间。
