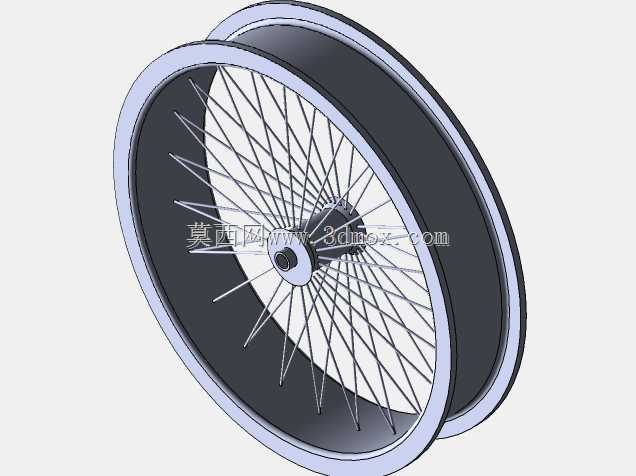

辐条式合金车轮结构设计方案

　　在两轮代步工具、低速轻型载具以及特种非道路移动装备的行走系统设计中，辐条式合金车轮是兼顾轻量化与结构强度的典型部件，其应用场景覆盖城市通勤自行车、电动两轮车、小型场地作业代步车、复古款轻型摩托等多个领域，核心作用是作为轮胎的安装承载基体，传递行走过程中的驱动力、制动力矩，同时缓冲路面传递的小幅冲击，保障轮组转动过程中的动平衡稳定性。

　　从功能特性来看，这款辐条合金车轮采用双侧轮缘的深槽式轮辋结构，轮辋的密封贴合面做了等宽的环形限位设计，能够匹配对应规格的充气轮胎胎圈，装配时胎圈可卡入轮辋两侧的锁止槽内，避免充气后或大载荷工况下轮胎出现脱圈滑移。轮辋主体采用合金材质一体成型的轮缘与轮辐连接基座，相比传统钢制卷边轮辋，合金材质的比强度更高，同等载荷要求下可降低轮组自身的转动惯量，对于需要频繁加减速的短途代步工具而言，更低的转动惯量能够减少动力输出端的无效损耗，提升起步与制动的响应速度。

　　设计思路上，这款车轮采用了中心花鼓直拉辐条的排布方式，花鼓作为轮组的核心回转支撑部件，中心预留了标准轴孔，可适配对应直径的轮轴安装，轴孔周边设置了轴承位的安装台阶，能够压装标准深沟球轴承，保障轮组转动时的同轴度，减少回转过程中的径向跳动。辐条采用等直径的金属细杆结构，从花鼓的法兰盘位置呈放射状均匀分布连接到轮辋的内侧环形安装面，每根辐条的张紧角度经过对称排布计算，可将轮辋受到的垂直载荷、侧向冲击力均匀分散到每根辐条上，避免局部应力集中导致的辐条断裂或轮辋变形。相比一体铸造的合金轮，这种辐条排布结构在受到突发侧向冲击时，单根辐条可产生微小的弹性形变吸收冲击能量，不会出现一体轮常见的辐条根部脆性断裂问题，后期维护时也可单独更换受损辐条，降低全生命周期的使用成本。

　　从安装边界与尺寸配合来看，轮辋的宽度尺寸严格匹配对应轮胎的断面宽度要求，轮缘的高度符合低压充气轮胎的装配规范，安装轮胎时无需额外加装衬带即可保障胎圈与轮辋的贴合密封性。花鼓的轴孔长度与对应前叉或后平叉的安装开档尺寸匹配，轴孔的公差带采用基孔制设计，可与标准轮轴形成间隙配合，装配时可通过轴端的锁紧螺母调整轴承的预紧量，既保障转动灵活性，又避免轴承间隙过大导致的轮组晃动。轮辋的径向跳动与端面跳动公差控制在民用代步车轮组的标准范围内，装配完成后无需额外做大量的动平衡校正即可满足日常使用的平稳性要求，在时速30km/h以内的行驶工况下不会出现明显的轮组抖动问题。

　　在实际结构验证层面，这款车轮的辐条与轮辋、花鼓的连接位置采用了铆接固定的结构，辐条端部的铆头嵌入轮辋内侧与花鼓法兰的安装孔内，连接强度能够满足额定载荷下10万次以上的回转疲劳测试要求，轮辋的合金材质表面做了阳极氧化处理，可应对日常使用中的泥水侵蚀、路面碎石剐蹭，不会轻易出现锈蚀或涂层脱落问题。针对不同的使用场景，这款轮组的辐条数量经过优化，既不会因辐条过少导致单根辐条载荷过大，也不会因辐条过多增加轮组自重与风阻，辐条之间的均匀间隙也为后期加装碟刹盘、飞轮等传动制动部件预留了足够的操作空间，不会出现安装干涉问题。
