多阶轴肩式联轴器传动轴结构设计

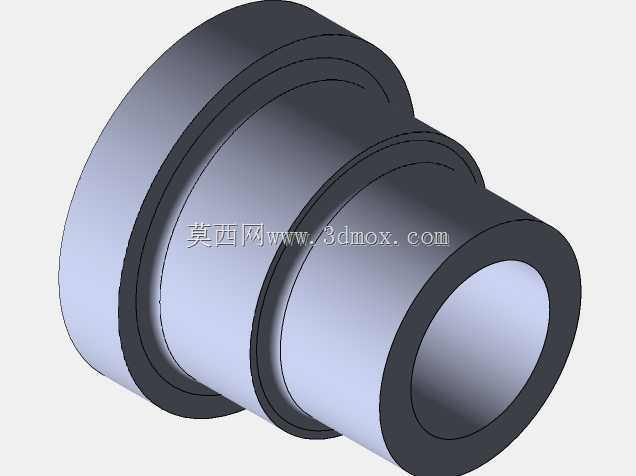

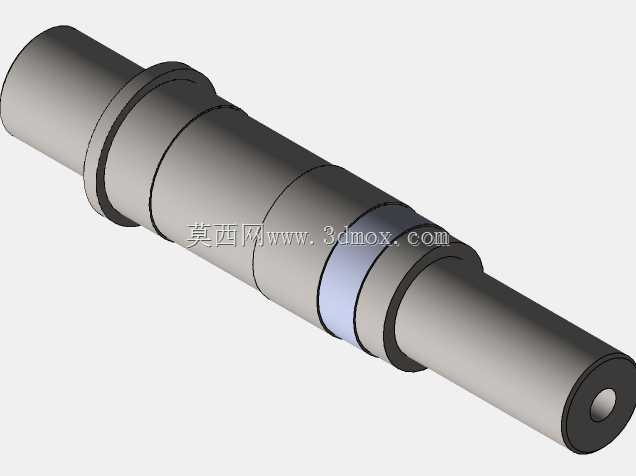

　　在各类需要刚性或半刚性扭矩传递的传动链路中，这类多阶轴肩结构的联轴器轴是连接动力输出端与执行端的核心载体，常见于小型输送设备、精密传动模组、通讯基站配套调节机构、小型机床进给单元等场景中，承担着传递额定扭矩、保证两轴对中精度、抵消少量安装偏移量的作用，区别于光轴传动结构，带多阶轴肩的设计能够同时满足不同位置的轴承定位、联轴器锁紧、密封件安装的多重需求，无需额外加装定位套即可完成轴向位置的精准限定。从实际使用场景来看，这类轴件往往适配于两端分别连接驱动件输出轴与从动负载的安装工况，一端的细轴段可插入弹性联轴器的锁紧孔内，通过顶丝或胀紧结构完成周向固定，另一端的轴段可穿过支撑轴承内圈，靠轴肩端面顶住轴承内圈端面完成轴向定位，

　　中间的不同直径轴段可根据装配需求依次套装隔套、密封环、传动齿轮等配套零件，各轴肩的过渡位置均做了圆角处理，避免热处理及长期受扭过程中出现应力集中导致的轴件断裂问题。设计这类轴件时，首先要核算传动链路的额定传递扭矩，结合所选材料的许用切应力确定最小轴径，也就是两端最细轴段的直径，再根据配套安装的标准件尺寸依次确定各阶轴肩的直径与长度：轴承安装位的轴径公差需取k6级过渡配合，保证轴承内圈与轴的同轴度，同时避免过盈量过大导致轴承装配后游隙过小出现发热卡滞；联轴器安装位的轴径公差取h6级间隙配合，方便现场装配时的快速插接，轴端加工的中心孔既是加工时的定位基准，也可作为后期维护时顶持轴件转动的受力点。从安装边界来看，

　　这类轴件的总长度需匹配两端支撑座的跨距，最外侧轴段的伸出长度要满足联轴器的轴向安装空间要求，不能出现轴端顶到驱动端壳体的问题，各轴肩的定位端面需保证与轴线的垂直度，否则装配后会出现轴承偏磨、联轴器跳动量超标的问题，直接影响整套传动机构的运行稳定性与使用寿命。实际建模过程中，这类轴件的特征构建以旋转凸台为基础，再依次完成各退刀槽、圆角、中心孔的细节特征，退刀槽的尺寸要匹配对应安装位置的标准件安装要求，比如轴承位的退刀槽宽度要满足轴承拉马的卡爪伸入空间，密封件安装位的槽宽与槽深要完全适配所选密封圈的规格，避免出现密封失效导致的润滑脂泄漏问题。在传动精度要求较高的场景下，这类轴的配合面表面粗糙度需控制在Ra1.6以内，

　　非配合面可放宽到Ra6.3，轴件整体需做调质处理，硬度控制在HB220-250区间，既保证足够的抗扭强度，也具备一定的韧性，能够承受短时过载带来的冲击载荷，避免出现脆性断裂。不同于定制化的异形轴，这类阶梯式联轴器轴的结构通用性较强，只要轴径与长度参数匹配，可在多种同扭矩等级的传动设备中互换使用，日常维护时也便于快速拆卸更换，不需要对周边安装结构做额外改造。建模时需要特别注意各轴段的同轴度公差设定，所有回转面的同轴度基准要统一为两端中心孔确定的轴线，避免加工完成后出现轴件转动时的径向跳动，轴端的倒角尺寸统一取C1，既去除加工毛刺，也方便装配时引导零件顺利套入轴段，不会刮伤配套零件的内孔配合面。
