双层带视窗工业防护机柜结构设计

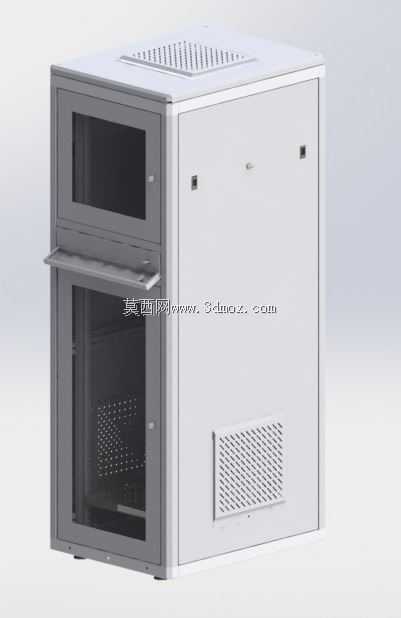

　　这款双层结构的工业防护柜体，主要面向中小型工业控制设备、边缘计算节点、小型通讯中继单元的落地安装场景，在车间现场、弱电井旁、小型设备间这类空间有限但对设备防护有明确要求的场景中适配性极强。从结构设计逻辑来看，整体采用框架加蒙皮的组合式钣金结构，边角做了圆弧过渡处理，既避免钣金锐边带来的安装磕碰风险，也能在柜体转运过程中减少边角碰撞变形的概率。上下双层的舱室划分，是基于现场设备的分层部署需求设计的：上层舱室深度较浅，预留了显示屏、操作按钮的安装位，正面的透明视窗采用内嵌式安装，周边做了密封胶条的压合槽位，日常巡检不用开启舱门就能观察上层设备的运行指示灯状态，视窗周边的固定点位均匀分布，能避免长期使用后视窗松动脱落。下层舱室深度更大，主要用来放置主机单元、电源模块这类体积偏大、不需要频繁操作的设备，舱门同样配置透明视窗，方便观察内部设备的接线状态、散热风扇运行情况，舱门内侧预留了走线槽的安装位，能把内部线缆规整固定，避免设备运行过程中线缆移位触碰散热部件。

　　散热结构的设计充分考虑了密闭柜体的热流走向，顶部开设阵列式通风栅格，位置正对上层设备的发热区域，能让上升的热空气直接排出柜体，不会在舱室内形成涡流积热；下层舱室的侧下方同样开设斜向通风栅格，栅格的冲孔方向向下倾斜，既能保证进风通畅，也能避免日常清扫时的灰尘、飞溅的液体直接进入柜体内部，栅格内侧预留了防尘滤网的安装卡槽，后期维护时不用拆解柜体结构就能直接抽出滤网清理。柜体的安装边界设计充分考虑了现场落地部署的需求，底部预留了可调脚杯的安装螺孔，四个脚杯的调节行程足够应对地面不平整的安装场景，不需要额外制作安装基座就能直接调平柜体；柜体背部预留了壁挂安装的挂孔位，对于空间极度紧张的现场，也能直接挂装在承重墙面，适配不同的安装条件。

　　从结构强度设计来看，柜体框架采用折弯一体成型的钣金件拼接，拼接位置采用三角加强筋做辅助固定，整体承重能力能满足双层舱室满装设备的负载要求，不会因为长期承重出现框架变形。舱门的铰链采用暗藏式安装，从柜体外部看不到裸露的铰链结构，既提升了柜体的整体整洁度，也能避免无关人员随意撬动铰链破坏柜体防护；舱门的锁具位置预留了标准工业柜锁的安装位，可根据现场安全需求更换不同防护等级的锁具。内部的安装层板采用可调节设计，层板托的安装孔位沿立柱竖向等距分布，可根据内部设备的实际高度灵活调整层板间距，不用重新打孔就能适配不同尺寸的内置设备，提升柜体的通用适配能力。柜体侧面预留了线缆进出的敲落孔，孔位覆盖上下两个舱室，可根据走线方向选择对应位置开孔，不用额外在柜体上切割开孔，减少现场安装的加工工作量。整体结构没有冗余的装饰性设计，所有结构特征都围绕设备安装、防护、运维的实际需求展开，钣金折弯的圆角半径、板材拼接的缝隙控制都符合常规工业柜体的加工工艺要求，不需要特殊加工设备就能完成生产制作。
