双列开放式通讯设备安装机架结构设计

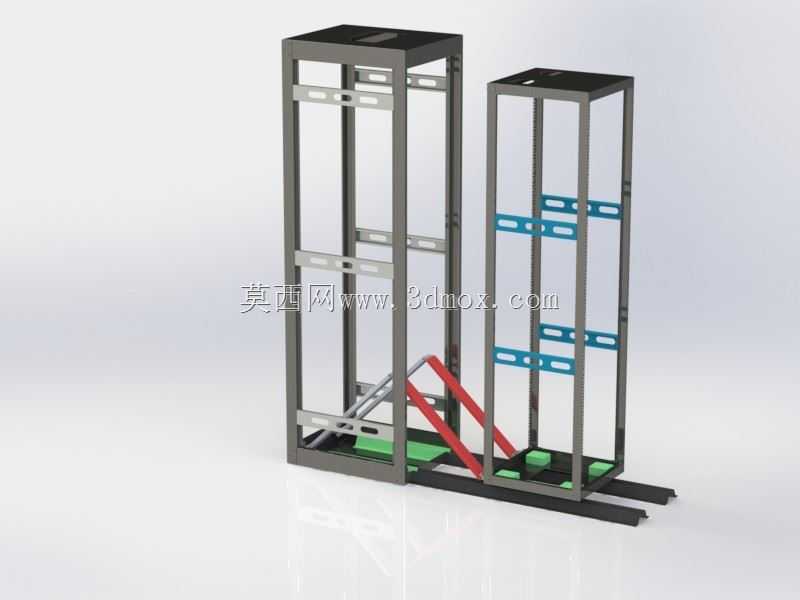

　　这款双列开放式机架结构，主要面向通讯机房、设备测试工位、小型基站内部的设备承载场景设计，区别于传统封闭机柜，其无侧板无前后门的开放式结构，能够大幅提升设备散热效率，同时方便运维人员快速插拔设备、调整布线走向，适配高密度布线、频繁调整设备配置的使用场景。从结构设计逻辑来看，整体采用方管焊接成型的主框架，单组机架的立柱采用标准19英寸安装孔位排布，孔位间距严格遵循通用通讯设备安装规范，能够兼容绝大多数标准机架式交换机、服务器、通讯传输设备的安装需求，立柱上预留的多组安装位，可根据设备深度灵活调整层板或者设备安装托条的位置，适配不同深度的设备安装。底部采用一体化的槽钢底座设计，两组机架通过底部的连接型材拼接为整体，

　　底座下方预留的叉齿避让空间，能够方便手动液压叉车直接将整组机架搬运移位，无需拆解上部安装的设备，降低机房搬迁或者工位调整时的设备拆装工作量。机架底部设置的绿色防滑绝缘垫，一方面能够增大机架与地面的摩擦力，避免设备运行时的微振动导致机架移位，另一方面能够隔绝地面潮气，同时起到绝缘防护作用，避免机架漏电带来的安全隐患。两组机架之间设置的斜向加强撑，采用红漆喷涂做区分标识，既能够提升整体框架的抗扭刚度，避免机架满载时出现框架变形，同时斜撑的排布位置特意避开了设备布线的主要通道，不会对上下走线、前后走线造成干涉。机架中部设置的横向连接梁，除了提升框架整体稳定性之外，还可以作为线缆理线的辅助固定点，方便将强电、弱电线缆分别绑扎固定，

　　避免线缆杂乱缠绕，提升布线规整度。从安装边界尺寸来看，单组机架的宽度适配标准19英寸设备安装要求，整体高度可根据安装场地的层高调整，常规配置下预留顶部15%的走线空间，避免顶部桥架布线时与机架顶部产生干涉，机架深度方向预留100mm的后部走线空间，能够满足电源线、网线、光纤的弯曲半径要求，避免线缆过度弯折导致信号衰减或者线芯断裂。设计时特意考虑了现场挤压调整的需求，框架的主型材选用壁厚2mm的冷轧方管，具备足够的结构强度，在现场安装空间存在小幅偏差时，可通过微调底部连接型材的固定位置，适配现场的安装空间偏差，无需对框架进行切割修改，降低现场施工的难度。立柱上的蓝色安装条采用可拆卸设计，当安装非标准宽度的设备时，

　　可快速拆卸调整安装条的位置，或者更换为定制安装板，拓展机架的设备兼容范围。整体框架的表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备较好的耐磨、防腐蚀性能，适配机房内长期使用的环境要求，不会因为长期积灰、温湿度变化出现涂层脱落、生锈的问题。在实际使用过程中，这种开放式机架相比封闭机柜，能够降低设备运行时的散热风道阻力，减少机柜内局部热点的出现，尤其适合功耗较高的通讯传输设备安装使用，同时开放式的结构能够让运维人员快速观察设备的指示灯状态，无需打开机柜门即可排查设备运行故障，提升日常运维的效率。布线设计上，机架的上下两端均预留了走线开口，可根据机房的走线方式选择上走线或者下走线模式，开口处做了卷边钝化处理，避免划伤线缆外皮，框架上预留的多处扎带固定孔，能够方便施工人员快速固定线缆，将不同类型的线缆分离布设，减少强弱电之间的信号干扰。
