12U壁挂式通讯设备安装机柜结构设计

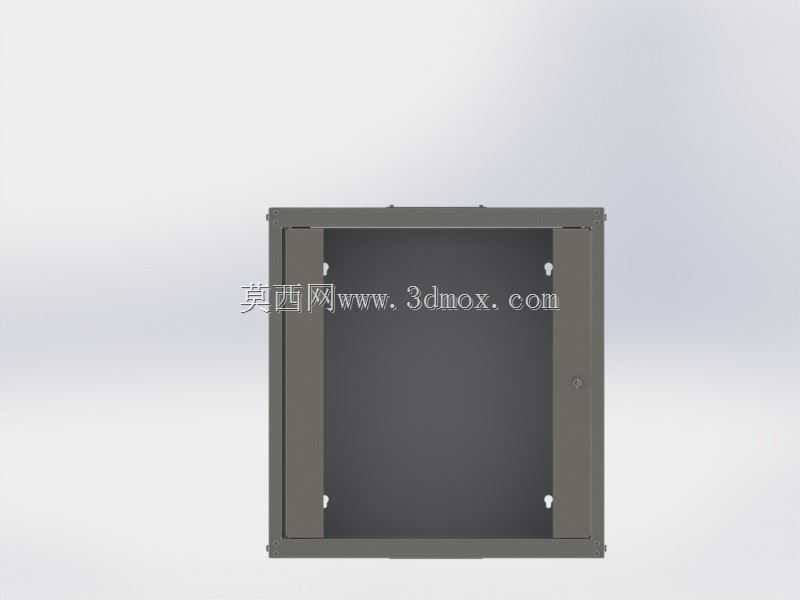

　　在弱电系统集成、小型办公网络搭建、楼宇智能化配套施工场景中，壁挂式机柜是承载交换机、光纤收发器、配线架、小型UPS等通讯设备的核心安装载体，这类设备无需占用地面空间，可直接固定在墙面、立柱等垂直安装面上，尤其适合空间局促的弱电井、走廊墙面、小型门店后台、监控室边角区域使用，相比落地机柜能大幅节省安装空间，同时避免地面潮湿、杂物磕碰对设备造成的损伤。本次设计的12U壁挂机柜，深度方向尺寸为280mm，宽度方向为600mm，有效安装高度对应12U标准机架位，完全符合19英寸标准机架安装规范，可兼容绝大多数标准尺寸的通讯及弱电设备，安装边界上，机柜背部预留了符合壁挂承重要求的挂装孔位，孔位间距匹配常规墙面膨胀螺栓安装间距，

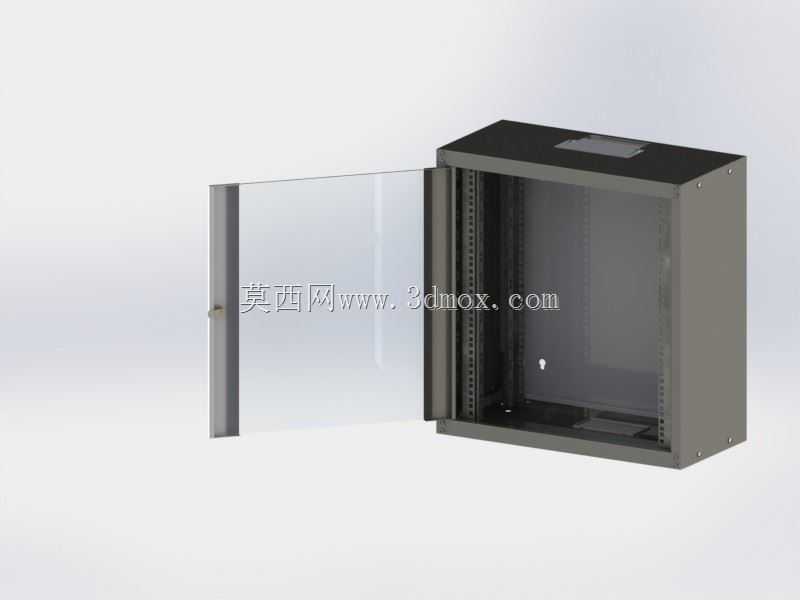

　　施工时无需额外定制转接支架，直接通过膨胀螺栓即可将机柜固定在混凝土墙面、实心砖墙面等承重满足要求的垂直基面上，挂装后机柜正面与墙面的距离仅为机柜自身深度，不会过多占用通行空间。从功能设计层面来看，机柜采用前开门结构，门体配置透明可视面板，日常巡检时无需打开机柜门即可观察内部设备的运行指示灯状态，减少不必要的开门操作，降低灰尘进入机柜内部的概率；门体侧边配置简易锁具，可避免非运维人员随意触碰内部设备，提升设备运行的安全性。机柜内部两侧配置可调节的立柱安装条，安装条上预制了标准的方孔机架位，可根据所安装设备的实际深度调整前后位置，适配不同进深的设备安装需求，同时立柱上预留了接地螺柱，可将设备接地线统一汇集连接，

　　满足弱电系统的接地防护要求。机柜的壳体采用折弯钣金结构，各拼接边通过压边咬合与紧固件连接组合的方式，既保证壳体的整体结构强度，避免壁挂安装后出现壳体变形，又能控制整体重量，降低壁挂安装的承重负荷；壳体顶部预留了散热通风孔位，可根据使用需求加装小型散热风扇，满足高功率设备运行时的散热需求，底部与顶部同时预留了线缆进出孔位，孔位配置可敲落的防护盖板，施工时可根据线缆走向选择对应的开孔位置，不用额外进行开孔作业，同时未使用的孔位可保持封闭状态，避免虫鼠进入机柜内部啃咬线缆。设计过程中重点考量了壁挂场景的承重特性，对背部挂装区域的钣金做了加厚处理，挂耳位置通过折弯加强筋提升结构强度，避免长期承重后出现挂耳变形、机柜脱落的风险；

　　机柜前门的开合角度做了限位设计，开门后不会过度翻转碰撞墙面，同时门轴采用可拆卸结构，后期维护时可快速拆卸前门，获得更大的设备操作空间。尺寸设计上，280mm的深度刚好可以容纳常规的接入层交换机、配线架等薄型通讯设备，不会因为深度过大造成空间浪费，600mm的宽度完全匹配19英寸标准设备的安装宽度，两侧预留的走线空间可满足网线、光纤、电源线的布放需求，12U的安装高度可满足小型场景下的设备扩容需求，既不会因为容量不足导致后期设备无处安装，也不会因为容量过大造成空间与成本的浪费。在实际工程应用中，这类壁挂机柜常被用于楼层弱电间的接入层设备安装、公共区域监控设备的汇聚端安装、小型商户的网络设备集中安装，相比明装的设备支架，机柜可将所有设备与线缆收纳在壳体内部，整体外观更整洁，同时可对内部设备形成物理防护，减少外力破坏、灰尘堆积对设备寿命的影响。建模过程中严格遵循钣金加工的工艺要求，所有折弯角均预留了合理的折弯半径，避免加工时出现板材开裂问题，拼接边的紧固件位置预留了足够的操作空间，方便组装时的工具操作，所有外露边缘均做了折边处理，没有尖锐毛边，避免施工与运维过程中划伤操作人员。
