12U壁挂式通讯设备安装机柜结构设计

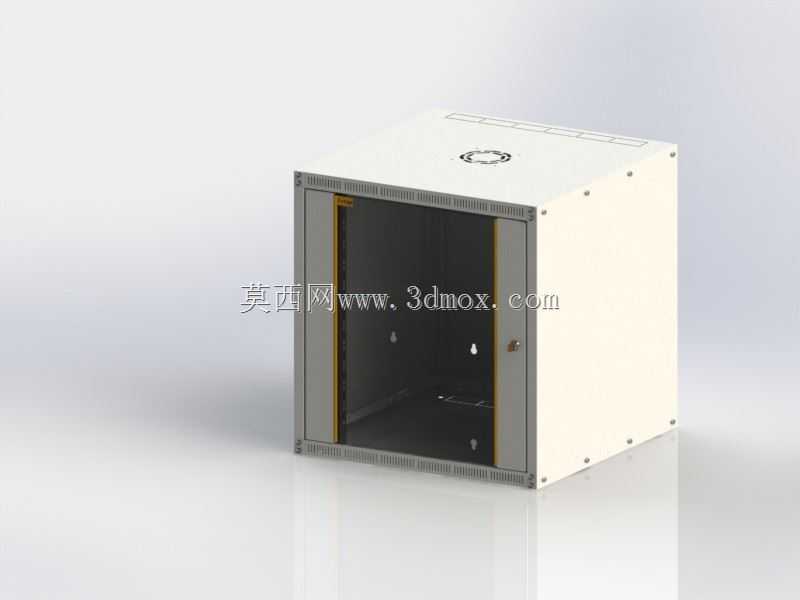

　　在弱电系统、小型通讯基站、楼宇智能化配套、厂区边缘网络节点这类空间紧凑的部署场景里，落地式机柜往往会占用宝贵的地面通行或操作空间，壁挂式安装的设备壳体就成了这类场景的首选承载结构。这款12U规格的壁挂机柜，深度600mm、宽度600mm，刚好适配常规弱电井、走廊墙面、车间立柱侧方这类狭窄安装面的尺寸限制，不会因为柜体突出墙面过多影响人员通行，也能避开墙面预埋管线的常规排布区间，降低现场安装时的管线避让改造成本。

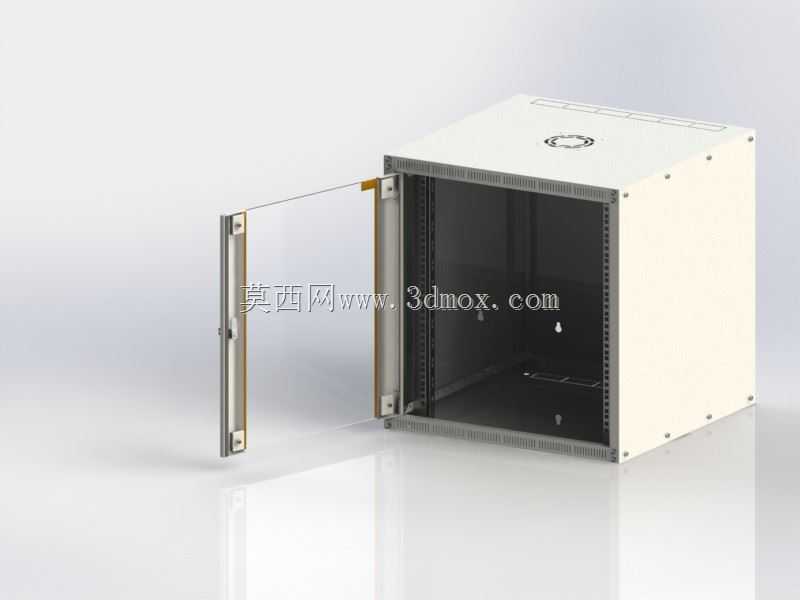

　　从结构功能设计来看，柜体采用标准19英寸立柱安装位设计，立柱上预留连续的等距安装方孔，可兼容交换机、光纤收发器、小型配线架、边缘网关等标准19英寸机架式设备的固定需求，4根立柱的前后位置可根据内置设备的深度做小幅调整，哪怕是深度稍大的工业级交换机，也能通过调整立柱位置预留出足够的线缆走线与散热空间。前门采用4mm厚度的钢化玻璃材质，既可以在不开启柜门的情况下直接观察柜内设备的运行指示灯状态，日常巡检不用反复开关柜门提升运维效率，也能满足防护要求，避免日常作业中异物触碰柜内接线端子引发的设备故障或安全隐患，玻璃门与门框的衔接处加装密封胶条，可阻挡日常环境中的灰尘进入柜内，减少设备积灰带来的散热不良、接触不良等问题。

　　柜体顶部设计有贯通式自通风孔，无需额外加装强制排风组件即可实现柜内空气的自然对流，当柜内设备运行发热时，热空气可通过顶部通风孔自然排出，外界冷空气从柜体下部的缝隙进入形成循环，对于总功耗不高的小型通讯设备组来说，这种无风扇的自然散热结构既省去了风扇供电布线的麻烦，也避免了风扇长期运行带来的噪音与维护更换成本，适合对噪音有要求的办公区、值班室旁的安装场景。柜体的壁挂安装位设计在背部的加强筋区域，安装孔位做了沉台处理，壁挂固定时膨胀螺栓的头部不会凸出于柜体内侧，不会干涉内部设备的推入安装，背部的安装挂点做了上下对位的缺口设计，现场挂装时可以先将螺栓固定在墙面后，直接把柜体挂在螺栓上再做锁紧固定，单人即可完成安装作业，不需要多人配合托举柜体对位，降低现场施工的难度。

　　在细节结构处理上，柜体的侧板与顶盖、底壳采用折弯咬合加螺丝固定的拼接方式，拼接处的折弯边做了翻边处理，既可以提升柜体整体的结构强度，避免壁挂承重后出现柜体变形的问题，也能消除拼接处的锋利毛边，安装运维人员操作时不会被板材边缘划伤。底壳预留了多组线缆进出的敲落孔，可根据现场走线方向选择从底部、背部或者顶部进线，敲落孔的尺寸适配常规的PG防水格兰头，户外半露天场景安装时可以加装格兰头实现进线处的密封防护。柜门的铰链采用可拆卸式结构，当现场需要进行大规模设备接线调试时，可以直接将柜门整体拆下，获得完全开放的操作空间，不用被开启的柜门遮挡操作视线，调试完成后再将柜门装回即可，门锁采用通用的机柜小圆锁，和同场景下其他机柜的钥匙通用，运维人员不需要携带多把钥匙就能完成辖区内所有机柜的操作。

　　这类壁挂机柜的设计核心是在有限的墙面安装空间内，最大化利用内部安装高度，12U的安装高度刚好可以满足小型网络节点的设备部署需求，不会因为容量过小导致设备堆叠，也不会因为容量过大造成空间浪费，600mm的深度既可以容纳常规的通讯设备，也能在设备前方预留出足够的理线空间，方便网线、光纤的绑扎整理，避免线缆杂乱挤压影响设备端口的插拔。整体结构没有多余的装饰性设计，所有结构特征都围绕安装便捷、运维高效、防护可靠这几个核心需求展开，钣金折弯的结构设计也适合批量钣金加工生产，不需要复杂的冲压模具就能完成壳体的加工制造，生产成本可控，适合各类小型通讯、弱电系统的设备承载使用。
