户外双层防破坏铝型材通讯机柜外壳

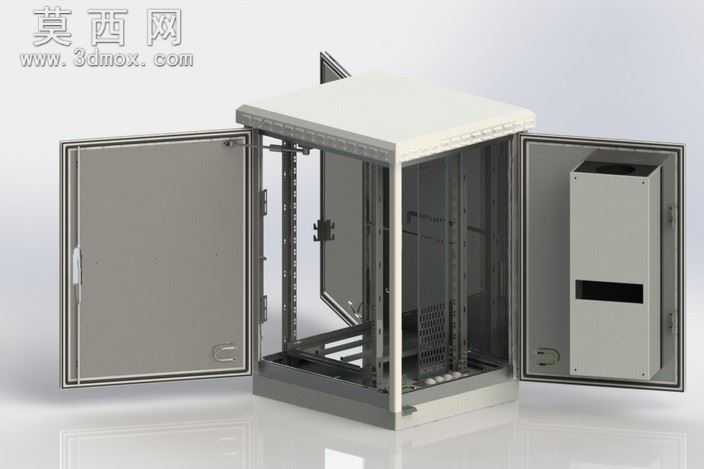

本作品为户外使用的双层防破坏铝型材机柜外壳三维模型，建模阶段采用参数化设计思路，先基于户外设备防护的核心需求搭建整体框架，以标准工业铝型材作为主体支撑结构，精准还原铝型材的卡槽、安装孔位等细节，确保各部件装配公差符合实际生产要求。模型完整呈现了双开门结构设计，两门均配置适配户外场景的锁止结构与密封胶条安装位，门体与框架的铰接结构做了精细化建模，可直观展示门体开合的运动轨迹与限位结构。顶部设计为空气通风屋顶结构，建模时还原了通风道的导流走向、防雨檐的倾斜角度，既保证内部设备的空气流通散热需求，又能避免雨水渗入柜体内部。柜体内部预留了标准A/C单位安装位，建模时标注了安装导轨的固定点位、层板的调节卡槽，可适配不同尺寸的通讯或电气设备安装。材质渲染阶段，框架与外壳赋予磨砂哑光铝合金材质，还原铝型材表面阳极氧化后的细腻质感，密封胶条赋予耐候橡胶材质，锁具部分赋予金属镀锌材质，整体渲染效果贴合户外工业设备的真实质感。设计过程中充分考虑户外使用的防破坏需求，双层结构的外层采用加厚铝型材板材，内层设置设备安装独立舱室，内外层之间预留通风缓冲空间，既提升整体抗冲击性能，又能通过空气夹层降低户外高温对内部设备的影响。所有结构细节均按照实际钣金加工与铝型材装配工艺设计，折弯处的圆角、焊接位的预留、安装孔的沉头处理都在模型中完整体现，可直接用于生产前的结构验证、装配模拟，也可作为户外机柜类产品设计的参考方案，帮助设计人员快速调整尺寸、优化内部布局，缩短产品开发周期。
