通讯机柜集成式机架安装固定框架

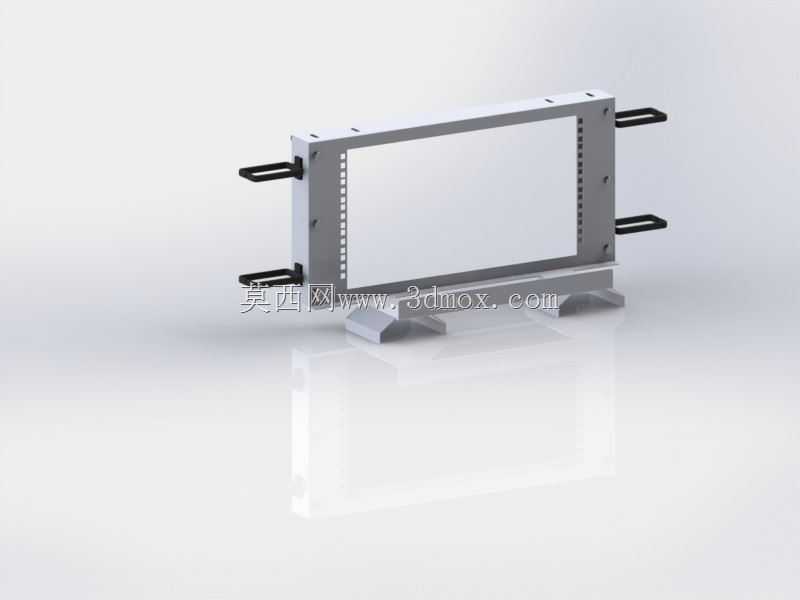

　　在数据中心、通讯基站机房的标准19英寸机柜部署场景中，这类集成式安装框架是承载弱电配套组件的核心结构件，日常运维中经常遇到机柜内部零散配件安装杂乱、线缆走线无固定路径、风扇与电源座分散布置占用U位空间的问题，这款框架正是针对这类现场痛点做的集成化结构设计。框架主体采用折弯钣金拼焊成型，两侧对称设置的抽拉式把手，适配机柜立柱的滑动安装需求，日常维护时可将整个框架沿导轨抽出，无需拆卸内部搭载的组件即可完成接线、检修操作，把手做了包胶防滑处理，抽拉操作时不会出现滑脱风险，把手与框架主体采用沉头螺钉锁固，连接处做了加厚衬片强化，可承受整架搭载组件的总重量不出现形变。框架两侧的立柱上加工了等间距的方形安装孔位，

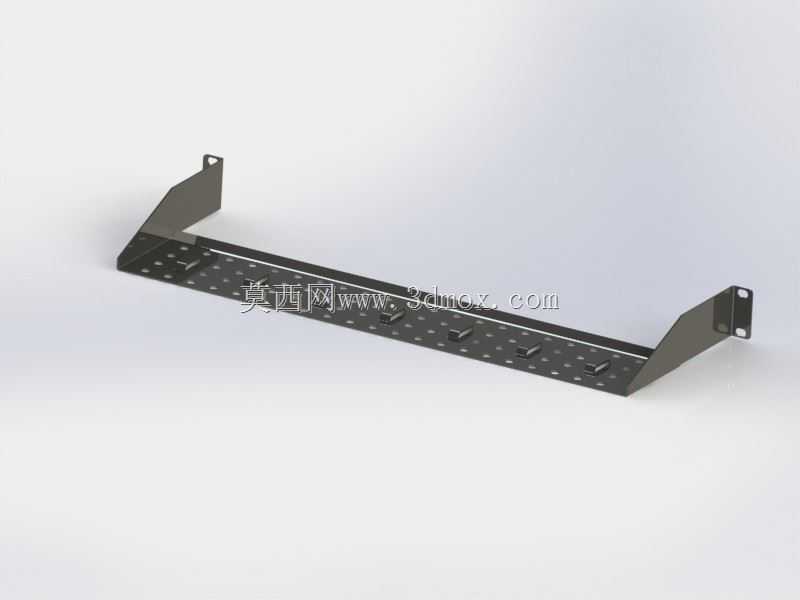

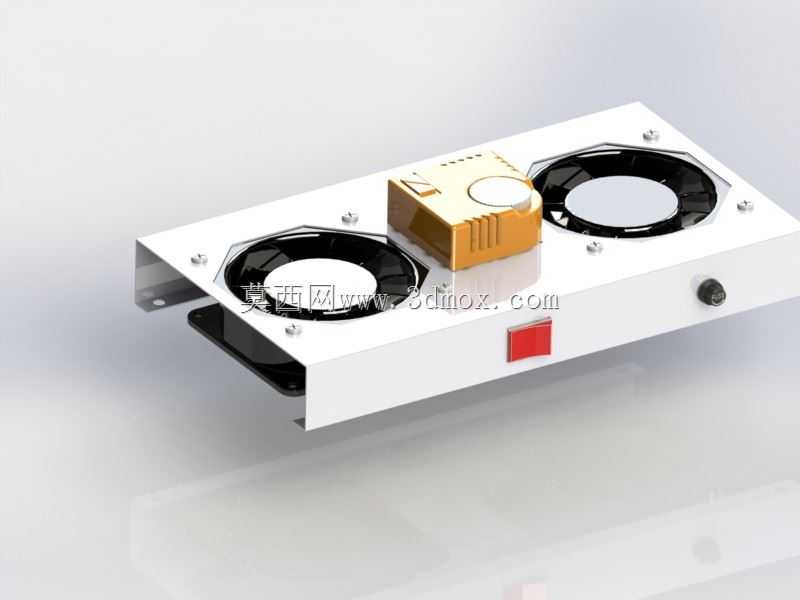

　　孔位间距严格匹配标准机柜的U位尺寸，可根据搭载组件的实际高度灵活调整安装位置，无需额外打孔即可适配不同尺寸的配线架、电源插座模块，孔位边缘做了去毛刺处理，避免安装时划伤线缆绝缘层或操作人员手部。框架底部设置了四个一体折弯的支撑脚，支撑脚底面预留了机柜固定孔，当框架推回机柜到位后，可通过螺钉将支撑脚与机柜底部横梁锁固，避免设备运行过程中框架出现移位、晃动，支撑脚的高度做了统一配磨，保证框架安装后整体水平度偏差不超过1mm，避免内部搭载的风扇运行时出现偏心振动。框架内部预留了双风扇安装位，可直接固定两个标准尺寸的轴流散热风扇，风扇接线可沿框架内侧的走线槽排布，避免线缆干扰内部气流组织，电源插座固定板直接集成在框架侧部，

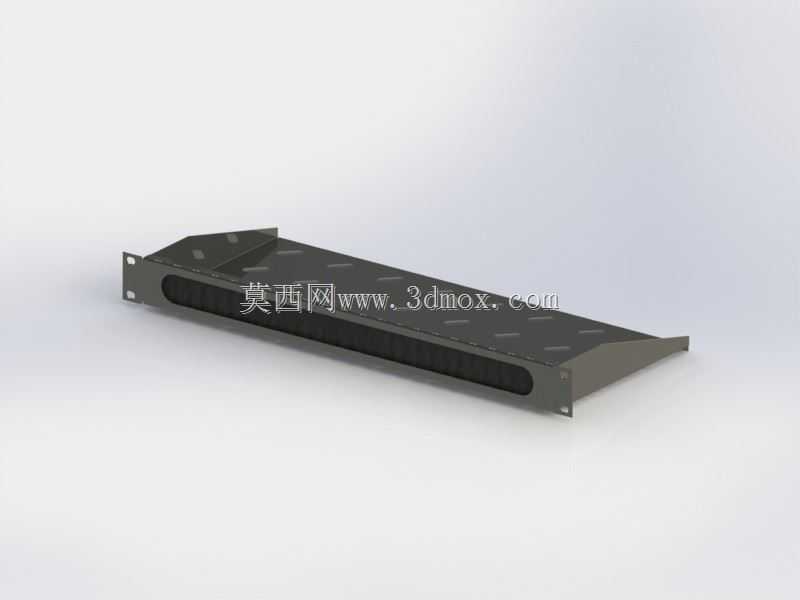

　　可搭载带220V AC输入的多位电源插座，插座的进线孔做了橡胶护圈防护，避免线缆外皮与钣金锐边摩擦破损。框架上集成的200规格配线架安装位，可直接卡装标准通讯配线架，配线架的线缆可从框架侧部预留的带电刷电缆入口穿出，电刷结构可在框架抽拉过程中持续保持电缆的接地连通，避免抽拉时出现静电放电风险，同时电缆入口的电刷可阻挡机柜内部的灰尘进入框架内部，减少积灰对内部电子组件的影响。设计过程中重点校核了框架的整体刚性，通过有限元仿真模拟满负载状态下的形变情况，在框架背部增加了横向加强筋，将满载时的最大形变量控制在0.2mm以内，保证长期使用不会出现孔位错位、组件安装松动的问题。安装边界方面，框架整体宽度适配标准19英寸机柜的内部安装宽度，

　　深度方向预留了足够的线缆弯曲半径，安装后不会与机柜后部的垂直走线槽干涉，框架上下边缘做了折弯翻边处理，既提升了结构强度，也避免锐边外露造成安全隐患。在实际机房部署中，这类集成框架可将原本分散布置的电源、散热、配线组件整合在同一个安装单元内，大幅减少零散配件占用的机柜U位空间，同时统一的走线规划可让机柜内部线缆排布更规整，降低后期运维的理线难度，抽拉式的结构设计也让日常检修无需拆卸周边其他设备，大幅缩短故障排查与维护的时间。框架表面采用静电喷塑处理，涂层厚度均匀，耐刮擦、抗腐蚀，可适应机房长期恒温恒湿的运行环境，不会出现涂层脱落、钣金锈蚀的问题，所有外露的螺钉均采用不锈钢材质，避免长期使用出现锈死无法拆卸的情况。
