拖拉机与工程机械通用驾驶室结构设计

　　在非道路移动机械的整机设计环节，驾驶室作为操作人员长期驻留的核心空间，其结构合理性直接决定作业效率、操作安全性与长期使用的疲劳度，本次呈现的驾驶室结构，同时覆盖农用拖拉机与中小型轮式工程机械的通用安装需求，可适配多类非道路设备的上车安装场景。从实际应用场景来看，这类驾驶室主要服务于田间耕作、场地转运、小型工程作业等多类工况，既要应对农田作业时的扬尘、颠簸、作物剐蹭，也要兼顾工程作业时的落物冲击、侧向剐蹭、长时间连续作业的人机需求，因此在结构设计阶段没有采用单一机型的定制化思路，而是预留了多类安装接口，可适配不同功率段的拖拉机底盘，也可通过调整底部安装支架的孔位，直接适配小型装载机、挖掘装载机等建筑机械的上车机架。

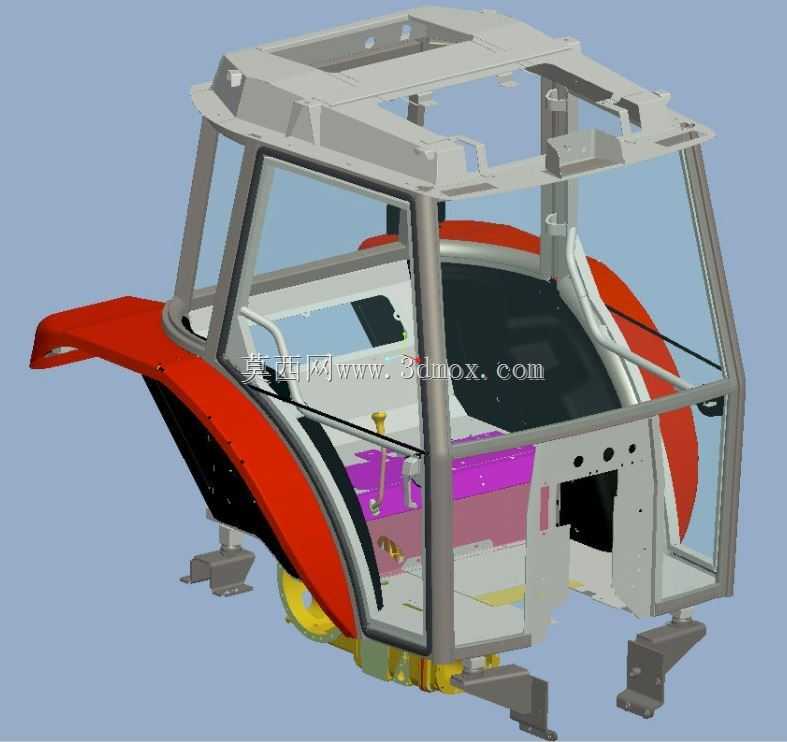

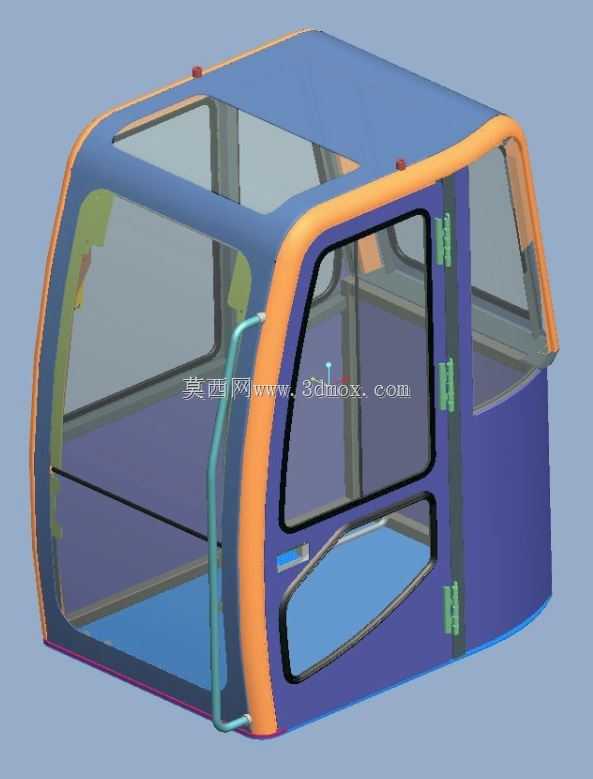

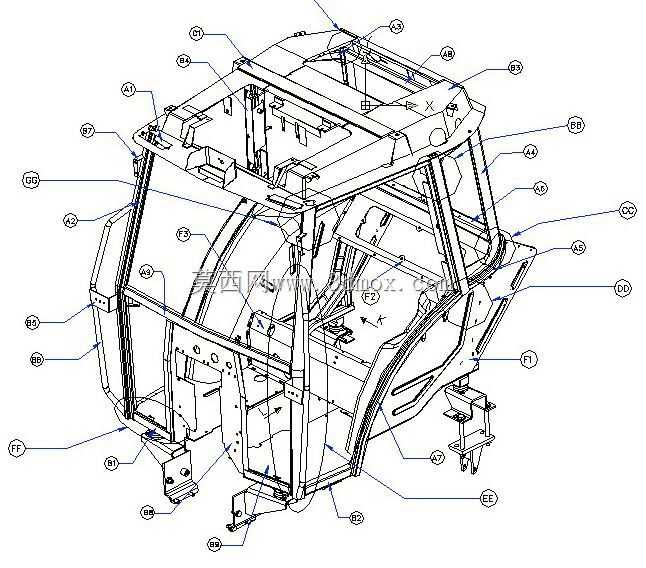

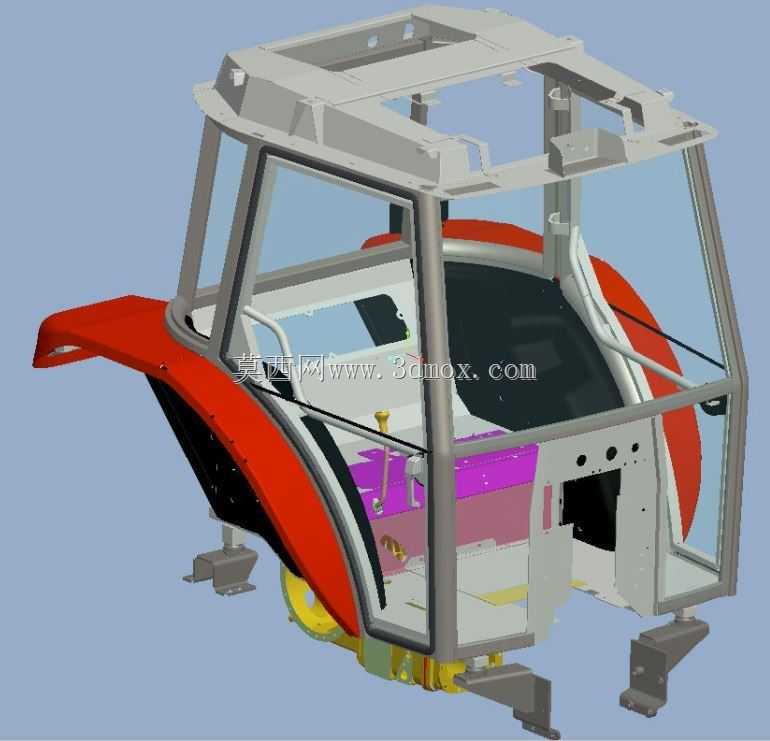

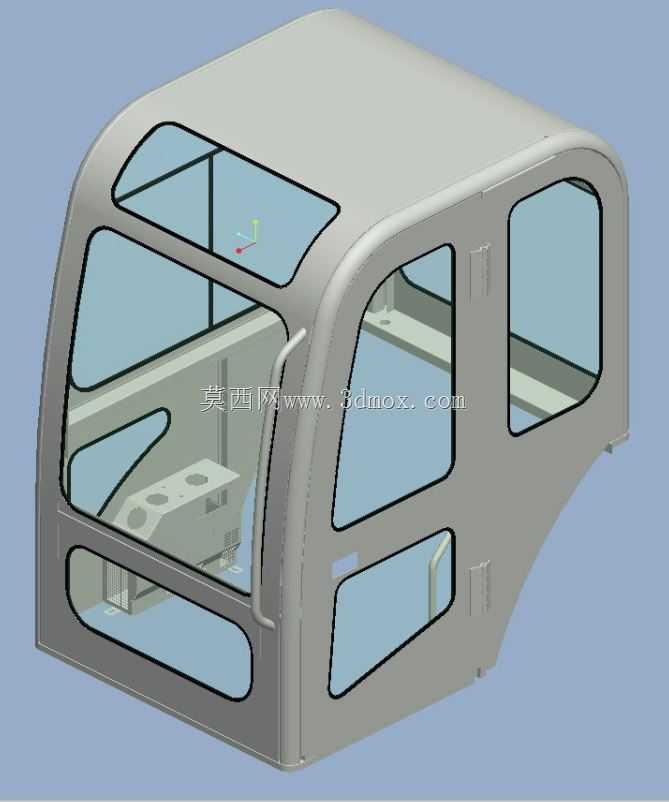

　　从功能特性来看，该驾驶室采用框架式承载结构，主体外覆盖件为一体冲压成型的薄钢板，框架部分采用矩形钢管拼焊而成，在保证整体结构刚度的前提下尽可能控制自重，避免过多增加整机上部载荷影响设备稳定性。窗体布局经过多轮视野校核：前风挡采用大弧面通透设计，保证操作人员坐姿状态下可清晰观察前端作业机具的工作状态，前下部设置的小尺寸固定窗，可消除近距离视野盲区，方便观察前轮位置与近点作业情况；侧窗分为前后两个区域，前部可开启侧窗用于作业时的通风换气，后部固定窗覆盖侧后方视野，减少转头观察的盲区；后侧围设置的小尺寸固定窗，可补充后方视野，配合常规后置后视镜即可覆盖大部分作业观察需求。车门采用整体式冲压结构，铰链安装位预留了调整余量，可适配不同厚度的密封胶条安装，门框周边的密封止口为连续焊接结构，可保证胶条安装后的密封性，减少作业时的扬尘、雨水侵入舱内。

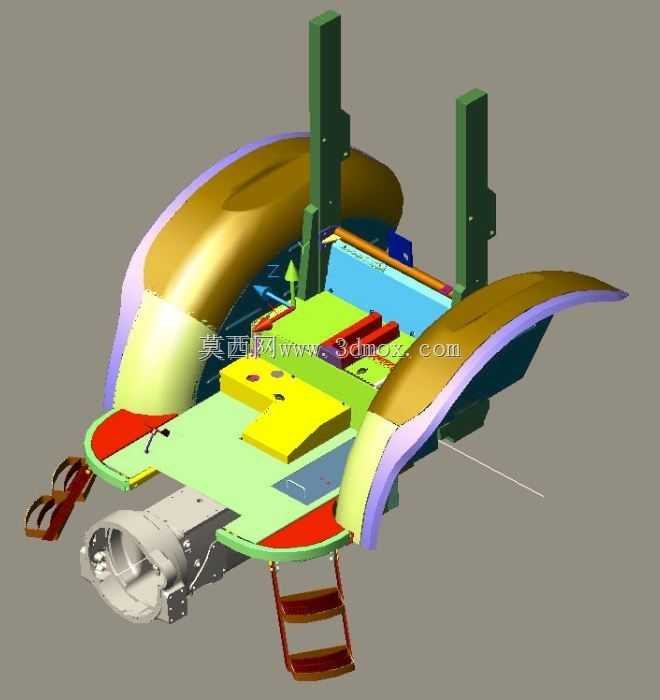

　　设计思路上，该结构优先考虑了生产制造的工艺性：所有外覆盖件的冲压圆角均控制在常规冲压设备可加工的范围内，没有过小的锐角或深拉伸结构，降低模具开发成本与生产废品率；框架焊接的拼焊位置均设置了定位止口，方便焊装工装的定位夹紧，减少焊接变形带来的后期校正工作量；内部安装位预留了仪表台、操纵机构、座椅、空调系统的通用安装孔位，孔位尺寸参照非道路机械的通用设计规范，不需要二次打孔即可适配多数通用配件的安装。内部空间布局按照成年人坐姿操作的人机工程尺寸校核：座椅安装位到操纵机构的距离、方向盘安装区域的预留空间、脚部操作区域的活动范围，均符合长时间作业的操作姿态要求，避免操作时的肢体干涉；顶部预留了内饰顶篷、照明灯具、遮阳板的安装结构，可根据不同配置等级选装对应的内饰部件，不需要对主体结构进行改动。

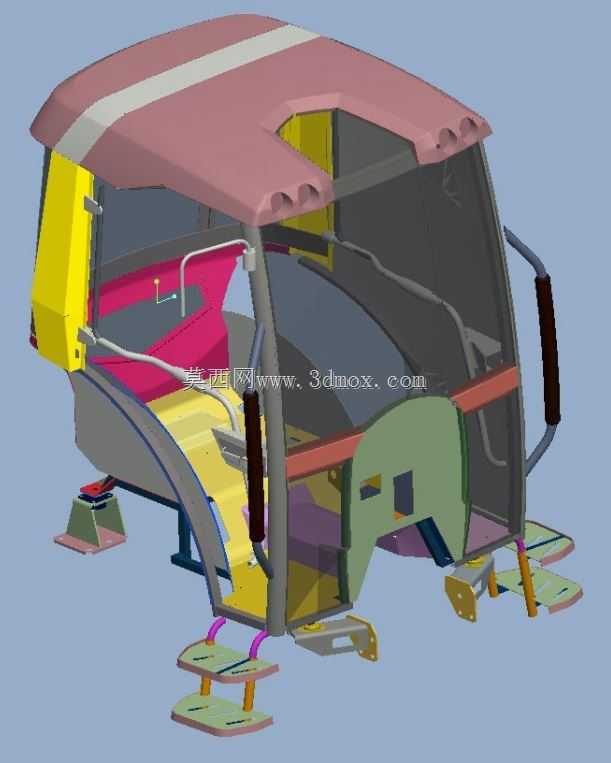

　　外形尺寸与安装边界方面，该驾驶室整体宽度控制在常规轮式拖拉机与小型工程机械的轮距适配范围内，不会超出整机宽度影响通行性；整体高度满足非道路机械的落物防护结构要求，同时不会过高导致整机重心过度上移，影响坡地作业的稳定性；底部安装面为平面框架结构，四个主安装支脚的孔位间距按照行业通用的底盘安装尺寸设计，支脚处预留了减震器的安装空间，可直接安装橡胶减震块实现驾驶室与底盘的柔性连接，过滤作业时的底盘振动传递，提升驾乘舒适度。前部预留了雨刮器、前照灯的安装位，后部预留了后窗、后置工作灯的安装接口，侧围预留了后视镜支架、扶手的安装孔位，所有外露的安装孔均设置了凸台结构，避免安装后出现积水锈蚀的问题。

　　从结构强度的角度考虑，该驾驶室的A柱、B柱截面尺寸经过刚度校核，在发生侧向倾翻时可保证生存空间的完整性，满足非道路车辆驾驶室的基本安全要求；外覆盖件与框架之间采用点焊加结构胶的连接方式，既保证连接强度，也可减少行驶过程中的钣金共振噪音。门窗的玻璃安装槽为整体滚压成型的结构，可适配钢化安全玻璃的安装，玻璃与槽体之间的密封胶条采用卡接式结构，方便后期更换维护。整体结构没有采用复杂的异形曲面，在保证造型流畅性的前提下，尽可能降低了钣金加工、焊装、涂装环节的工艺难度，适合中小批量的生产制造，也方便不同主机厂根据自身的外观需求对局部覆盖件进行微调，不需要改动核心承载框架即可实现一定的外观差异化。
