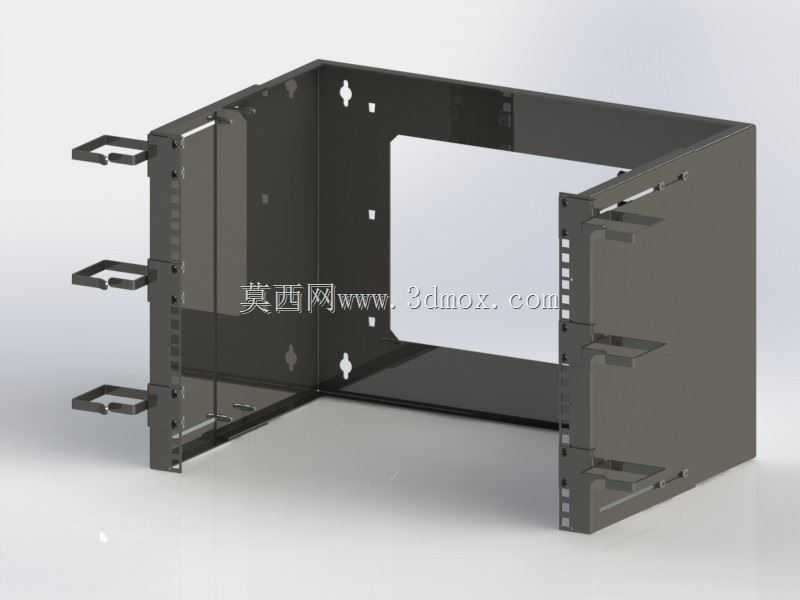

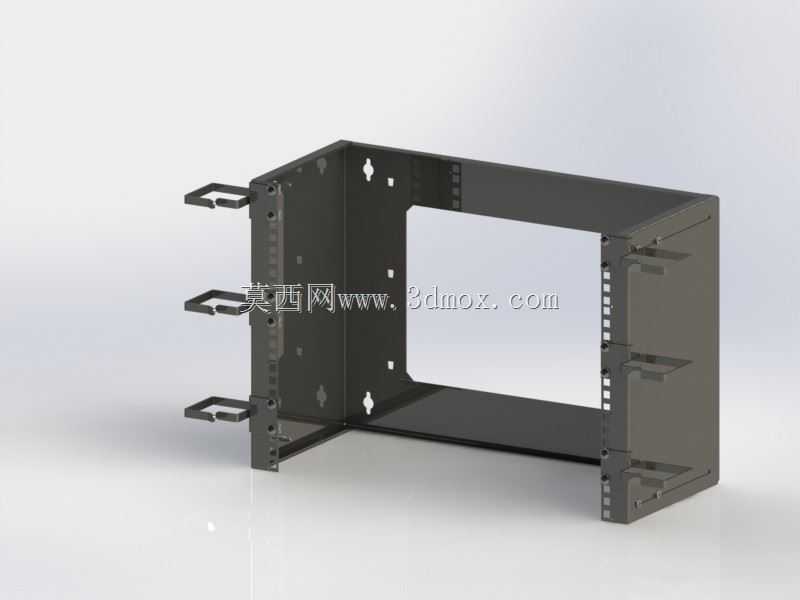

8U19英寸可抽拉通讯设备补片安装支架

　　在标准19英寸通讯机柜的内部布线与设备补装场景中，这类顶部贴片支架承担着局部空间拓展、线缆规整的核心作用，适配8U高度的安装区间，可沿机柜深度方向抽拉调整，解决了固定支架无法适配不同深度设备补装、后期线缆维护操作空间不足的痛点。日常机房运维中，经常会遇到原有机柜预留安装位不足、新增小型通讯模块需要临时固定、机柜内部线缆杂乱无章影响散热与检修的问题，这款支架的设计正是瞄准这类实际工程痛点，不需要对原有机柜结构进行打孔焊接改造，直接通过侧边的挂接卡扣卡装在机柜立柱的标准方孔位上，安装过程单人即可完成，不需要额外的重型工具。从结构设计来看，整体采用折弯钣金成型，两侧的安装立柱预留了连续的标准U位调节孔位，

　　能够根据实际安装的补片模块尺寸调整固定位置，前后伸出的三对挂接卡扣做了折弯加强处理，卡入机柜立柱后不会出现松脱晃动的情况，承重能力可以满足常规通讯补片模块、小型配线架的安装需求。支架中部预留的大尺寸镂空区域，一方面是为了减轻整体自重，降低机柜立柱的承重负荷，另一方面能够保证机柜内部的冷热风道畅通，避免支架遮挡通风路径导致设备局部积热。配套的55x65规格电缆环，沿着支架内侧的预设安装位排布，能够将机柜内跨接的电源线、信号线、光纤线分别梳理固定，避免不同类型线缆交叉缠绕产生信号干扰，同时也能让线缆走向清晰规整，后期运维排查线路时不需要大范围整理线缆，大幅提升检修效率。抽拉结构的设计采用了滑动限位的结构形式，

　　拉出到最大深度位置时会自动卡止，不会因为抽拉过度导致支架从机柜上脱落，推入后能够与机柜立柱平面齐平，不会突出机柜平面影响柜门关闭，也不会占用相邻U位的安装空间。在安装边界上，这款支架完全遵循19英寸标准机柜的安装规范，两侧挂耳的孔位间距与标准机柜立柱孔位完全匹配，安装后整体宽度不超出机柜内部的可用宽度区间，8U的高度覆盖范围能够适配绝大多数常规通讯补片模块的安装尺寸，抽拉行程覆盖了常见600mm、800mm深度机柜的内部操作空间需求，不管是前维护还是后维护的机柜场景都能适配。实际使用过程中，这类支架不需要做表面的特殊处理，常规的喷塑工艺就能够满足机房内的防腐蚀、防静电需求，钣金的厚度选择兼顾了结构强度与自重控制，

　　不会因为钣金过薄导致安装设备后出现变形，也不会因为钣金过厚增加不必要的成本与自重。在布线作业时，可以先将支架拉出到最大位置，将需要固定的线缆通过电缆环梳理绑扎完成后，再将支架推回原位固定，相比在机柜深处绑扎线缆的操作方式，作业难度大幅降低，作业时间能够缩短六成以上，也能避免作业人员手臂伸入机柜深处被尖锐钣金边缘划伤的风险。对于需要在已投用的机柜上新增补片模块的场景，这款支架不需要断电下架原有设备，直接在空闲的立柱位置卡装即可完成部署，不会影响机柜内原有设备的正常运行，非常适合在运机房的升级改造、局部补装作业中使用。结构上的每一处折弯、每一个孔位的位置都经过实际安装场景的验证，挂接卡扣的尺寸做了公差优化，既不会因为尺寸过小导致卡装松动，也不会因为尺寸过大导致无法顺利卡入机柜立柱的方孔，电缆环的安装位预留了足够的绑扎空间，能够容纳多根不同线径的线缆同时固定，边缘位置全部做了钝化毛边处理，安装和维护过程中不会割伤线缆外皮或者作业人员的手部。
