带超声波感应的智能垃圾箱翻盖结构

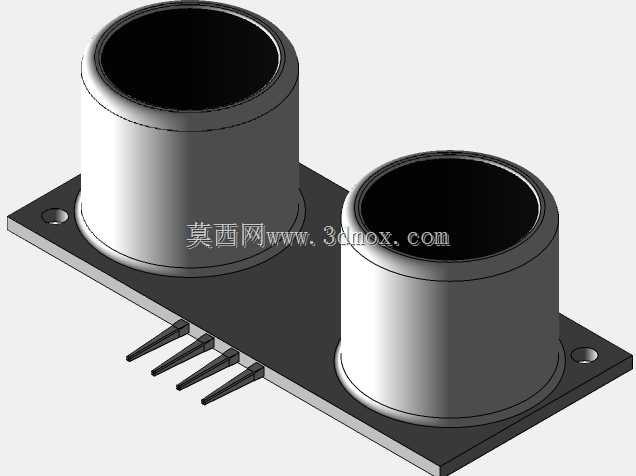

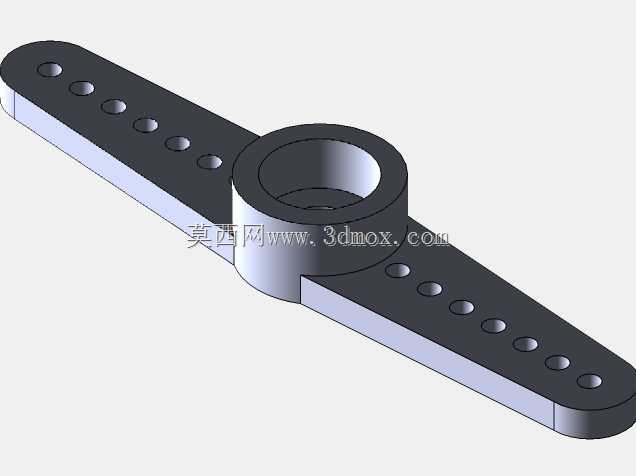

　　日常公共区域与商用场景的垃圾箱，长期存在手动翻盖接触污染、垃圾溢满未及时清理的痛点，这款带感应功能的垃圾箱翻盖结构，正是针对标准尺寸通用垃圾箱做的适配改造设计，无需整体更换现有箱体，仅需替换原有箱盖即可实现无接触启闭功能。从实际落地场景来看，该结构可适配写字楼公共区域、餐饮门店后厨出入口、社区垃圾投放点等多类场所的常规方形垃圾箱，安装时无需对原有箱体做打孔、焊接等破坏性改动，依托盖体底部的贴合边框即可完成定位固定，边框内侧预留的3mm弹性压边可适配箱体上口±5mm的尺寸公差，避免因箱体生产误差导致盖体安装后晃动、密封不严的问题。功能层面，盖体集成的超声波传感模块布置在翻盖前缘下方位置，检测角度设置为垂直向下偏15度，

　　可有效规避侧面人员走动带来的误触发，当检测到投放者手部或垃圾距离投放口15-20cm时，控制模块驱动翻盖转轴处的微型减速结构完成开盖动作，开盖角度维持在75度，既保证垃圾投放有足够的操作空间，又避免开盖角度过大导致盖体碰撞后方墙面，停留5秒无检测目标后自动闭合，闭合过程中若检测到遮挡会立即停止并反向抬升30度，防止夹手或卡滞垃圾。盖体侧面设置的红色指示标，与内部溢满检测模块联动，当箱内垃圾堆积到距离盖体下表面10cm位置时，红色标识对应的提示结构触发，提醒运维人员及时清理，避免垃圾溢出影响周边环境。设计过程中，翻盖的转动结构做了阻尼优化，转轴处采用尼龙衬套配合不锈钢销轴，既保证转动过程无金属异响，又能耐受户外高低温、潮湿环境的腐蚀，

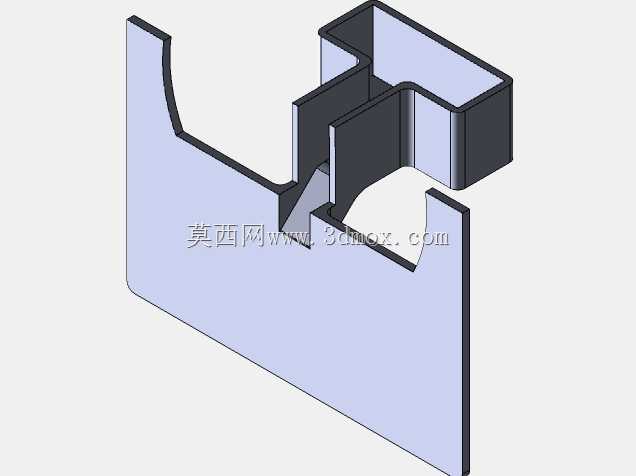

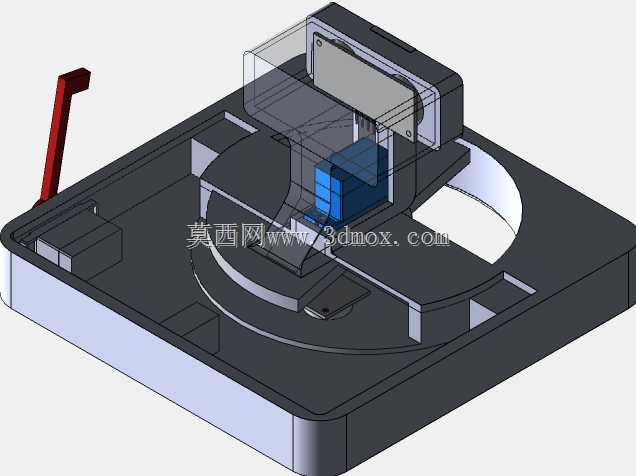

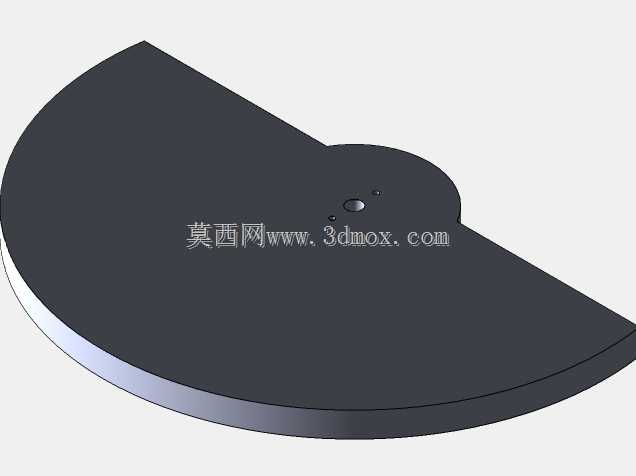

　　长期使用无需频繁加注润滑脂。盖体主体的承托底座采用加厚结构设计，底座上预留的传感器模块安装槽做了走线隐藏设计，所有线路均布置在底座内部的加强筋间隙内，外部无裸露线材，避免日常清洁时水溅导致的电路故障，同时底座表面做了微倾斜导水面，洒落的液体可顺着倾斜面流到箱体外侧，不会积存在盖体表面渗入电路区域。翻盖部分采用半透明视窗与实体结构结合的设计，无需开盖即可大致观察箱内垃圾存量，同时半透明区域做了防眩光磨砂处理，避免强光下反光影响视线。考虑到日常维护的便捷性，传感器模块采用卡扣式安装，无需拆卸整个盖体，仅需拨开侧面的固定卡扣即可拆下模块做检修或更换，电池仓布置在盖体后侧的防水舱内，更换电池时无需接触投放区域，单手即可开启舱盖完成操作。

　　整个盖体的外形尺寸控制在适配常规40L-60L标准方形垃圾箱的范围，安装后整体突出箱体上口的高度不超过12cm，不会占用过多上部空间，在狭窄的楼道、卫生间等区域也能正常安装使用，盖体边缘做了R8的圆角处理，避免人员磕碰受伤，所有拼接缝隙均控制在1mm以内，防止蚊虫、异味从缝隙处散出。
