燃油泵用中心带孔平隔膜结构设计

　　在车用燃油供给系统的核心部件燃油泵中，隔膜是决定泵体供油稳定性、密封可靠性的关键弹性功能件，本次呈现的平式隔膜结构，正是针对小排量燃油泵的低压供油工况开发的适配结构。不同于常规曲面隔膜的大行程往复适配设计，该隔膜采用整体圆盘式平片构型，核心功能是在燃油泵的泵腔与驱动腔之间形成可靠的动密封屏障，既能够阻隔泵腔内燃油向驱动侧泄漏，又可以跟随驱动端的往复动作产生可控的弹性形变，改变泵腔容积完成燃油的吸入与加压输送动作。从实际装车工况来看，这类平隔膜多用于小流量低压燃油输送场景，常见于小型通用动力机械、摩托车供油系统以及车载辅助燃油输送单元中，相比曲面隔膜，平式结构的形变行程更短，适配高频小幅往复的驱动模式，在恒定转速工况下的供油压力波动更小，能够为后端喷油部件提供更稳定的燃油压力供给。

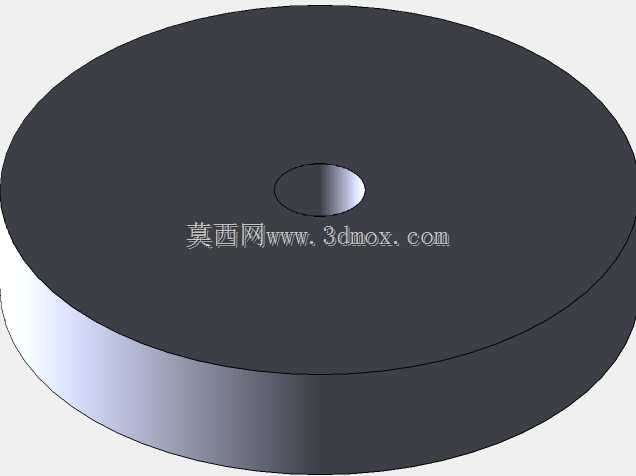

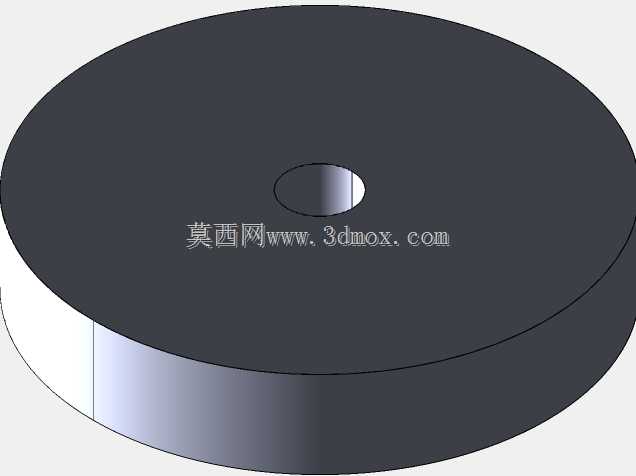

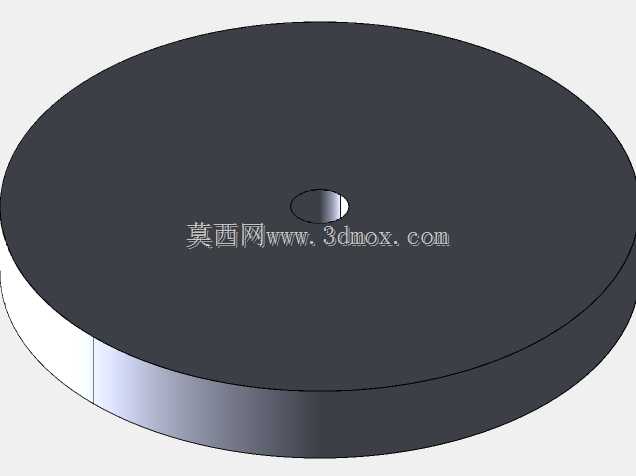

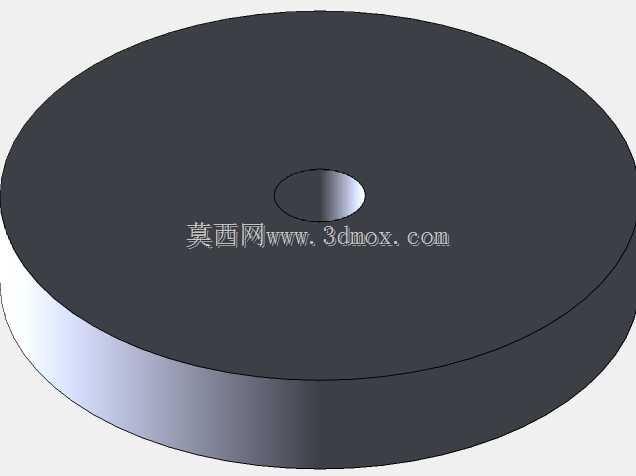

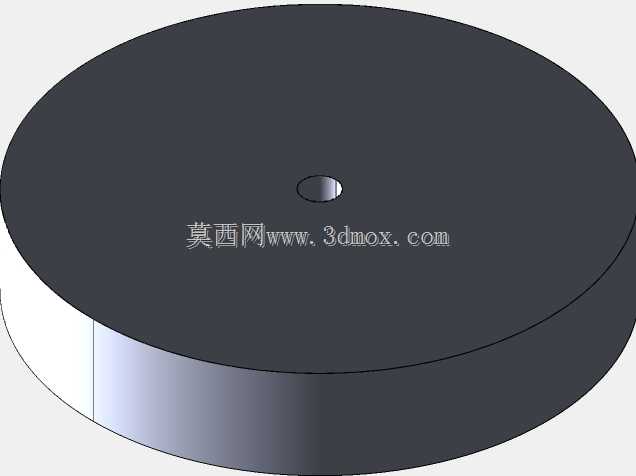

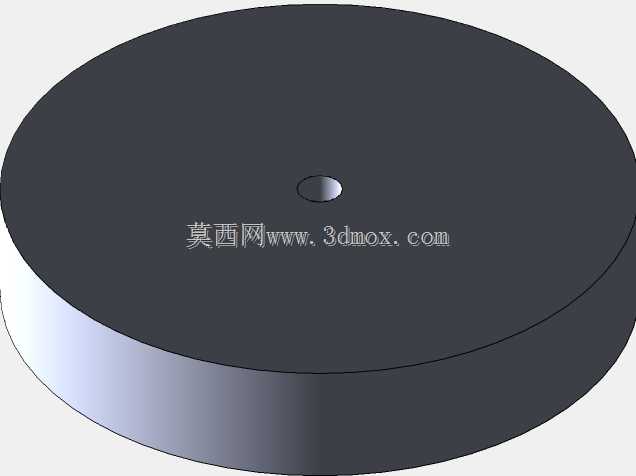

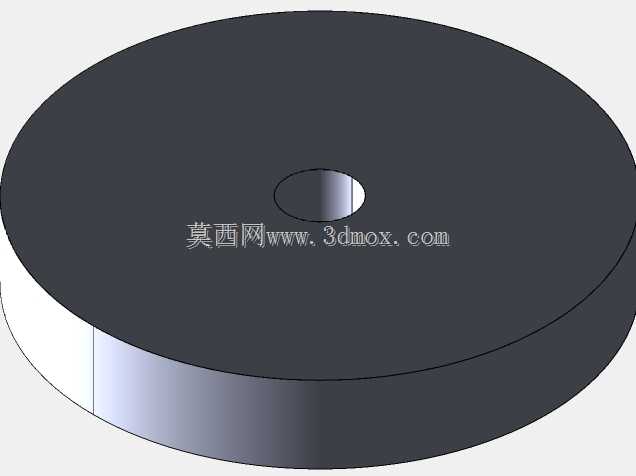

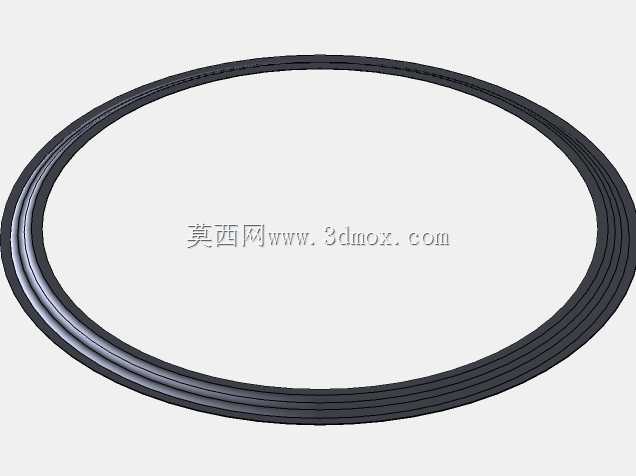

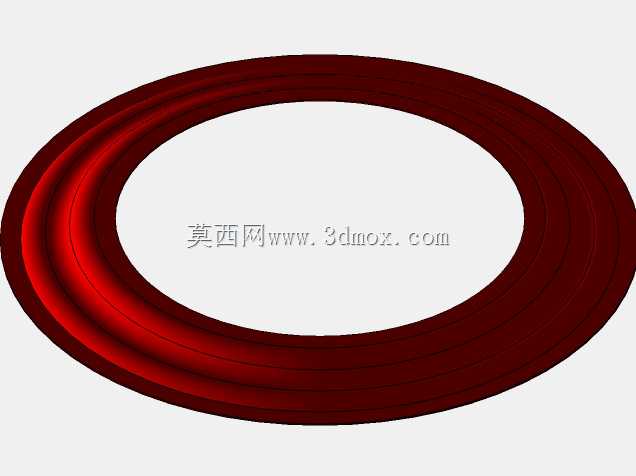

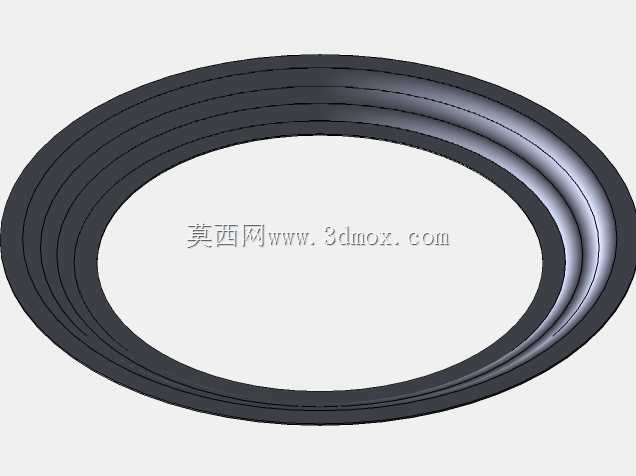

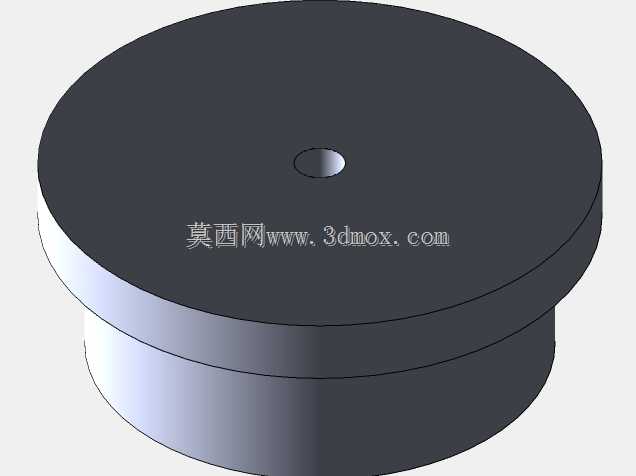

　　从结构设计逻辑来看，该隔膜整体为等厚圆盘构型，中心位置开设的同轴小孔是核心安装定位结构，该孔用于穿过驱动端的连接推杆，孔壁与推杆之间通过过盈压装配合实现中心区域的静密封，避免燃油从中心安装位置泄漏。隔膜的外圆边缘为平直圆柱面，安装时直接嵌入泵体上下壳体的密封卡槽内，通过壳体合模时的预紧压力实现外圆位置的静密封，整个密封面无额外的密封沟槽或凸缘结构，依靠隔膜自身的弹性变形填充壳体结合面的微观不平度，实现可靠密封，这种无额外密封结构的设计能够大幅降低泵体密封槽的加工精度要求，减少壳体加工工序，同时降低装配时的对位难度，提升批量装配效率。

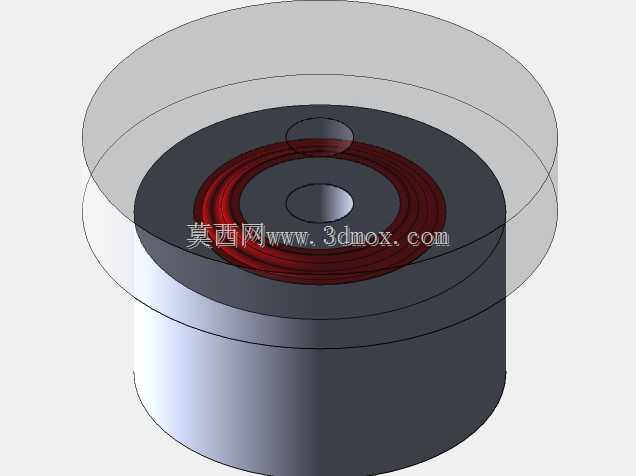

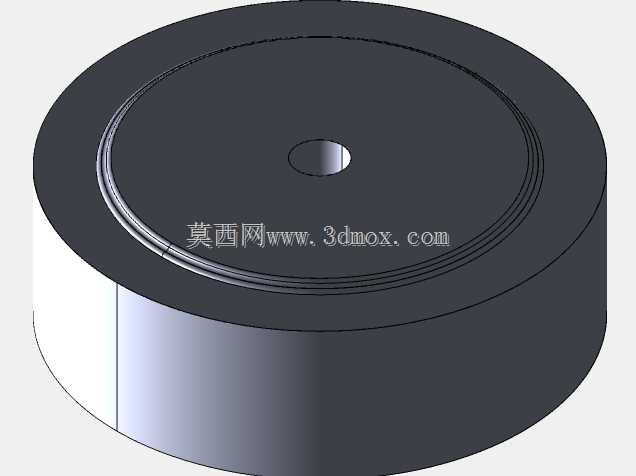

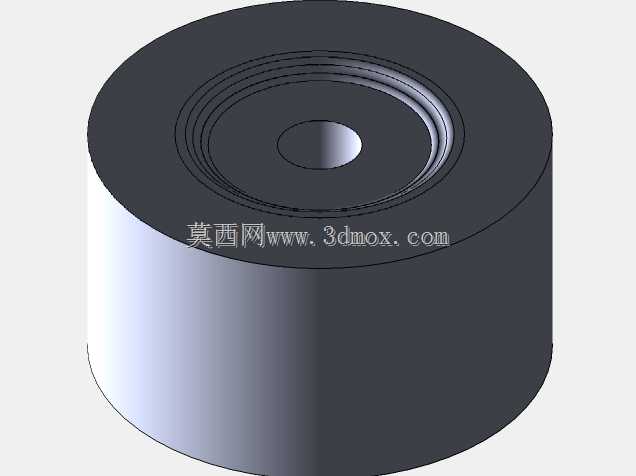

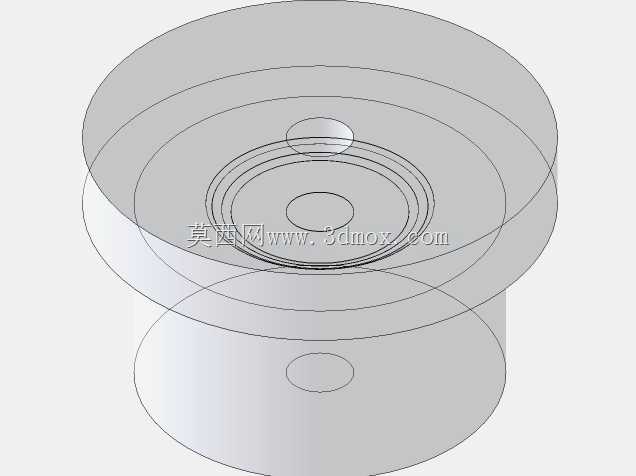

　　在安装边界尺寸方面，该隔膜的外径尺寸完全匹配对应型号燃油泵的泵腔内径，安装时外圆与泵腔内壁之间保留极小的间隙，既避免隔膜往复形变时外圆与泵腔内壁产生摩擦磨损，又能够限制隔膜的最大形变幅度，防止驱动行程过大导致隔膜过度拉伸产生永久变形。中心安装孔的直径与驱动推杆的外径采用基孔制过盈配合，过盈量控制在隔膜材料弹性变形允许范围内，既保证装配后中心位置无泄漏，又不会因为过盈量过大导致推杆运动阻力增加，影响泵体的驱动效率。隔膜的厚度设计经过反复工况验证，厚度过大会导致隔膜形变阻力增大，驱动端需要输出更大的往复推力，增加泵体功耗；厚度过小则会导致隔膜的结构强度不足，在长期往复形变过程中容易出现疲劳开裂，同时密封面的接触压力不足容易产生泄漏问题，当前设计的厚度值平衡了形变阻力、结构强度与密封性能三者的关系，能够满足数千小时的持续工作寿命要求。

　　从功能特性角度来看，该隔膜在工作过程中始终承受两侧的压力差，泵腔侧持续接触燃油，需要具备良好的耐燃油腐蚀性能，避免长期接触燃油后出现材料溶胀、硬化、弹性下降等问题；驱动侧接触空气与泵体内部的润滑油脂，需要具备一定的耐油脂老化性能。同时隔膜需要在-40℃到120℃的工作温度区间内保持稳定的弹性性能，在低温环境下不会出现脆化开裂，高温环境下不会出现软化变形，保证全温度区间内的密封可靠性与形变跟随性。在实际工作过程中，隔膜的往复动作频率与泵体驱动转速保持一致，每分钟往复次数可达数千次，这就要求材料具备优异的耐疲劳性能，能够承受数百万次的往复弯折形变而不出现裂纹，避免隔膜破裂导致燃油泄漏引发供油故障。

　　在建模实现过程中，该结构的建模逻辑相对简洁，首先绘制隔膜的外圆轮廓与中心安装孔的草图，通过拉伸命令生成基础的圆盘实体，之后对中心孔的边缘与外圆边缘添加微小的圆角特征，避免尖锐边角导致的应力集中问题——在长期往复形变过程中，尖锐边角位置会产生应力集中，是隔膜疲劳开裂的高发位置，添加圆角后能够有效分散应力，提升隔膜的疲劳寿命。建模过程中需要严格保证中心孔与外圆的同轴度公差，若同轴度偏差过大，会导致隔膜安装后偏心，往复形变时各个方向的变形量不均匀，局部位置应力过大提前失效，同时会导致推杆运动卡滞，影响泵体的正常工作。此外隔膜的两个端面需要保证足够的平面度公差，平面度偏差过大会导致装配后密封面接触压力不均匀，局部位置压力不足产生燃油泄漏。

　　在实际选型替换过程中，技术人员需要重点核对隔膜的外径、中心孔直径、厚度三个核心尺寸，三个尺寸完全匹配才能够实现可靠装配，同时需要确认隔膜的材料耐燃油性能满足使用工况要求，避免误用不耐油材料导致隔膜短期内失效。装配过程中需要注意避免隔膜表面被尖锐零件划伤，任何微小的划痕都会成为应力集中点，在工作过程中逐渐扩展为裂纹，最终导致隔膜破裂。装配外圆密封位置时，需要保证隔膜边缘完全嵌入壳体的密封卡槽内，避免局部位置被壳体剪切夹伤，中心推杆安装时需要在推杆表面涂抹少量润滑脂，减少推杆与隔膜孔壁之间的摩擦，降低孔壁的磨损速度，提升隔膜的使用寿命。
