铜蓝鱼浮雕数控加工三维设计模型

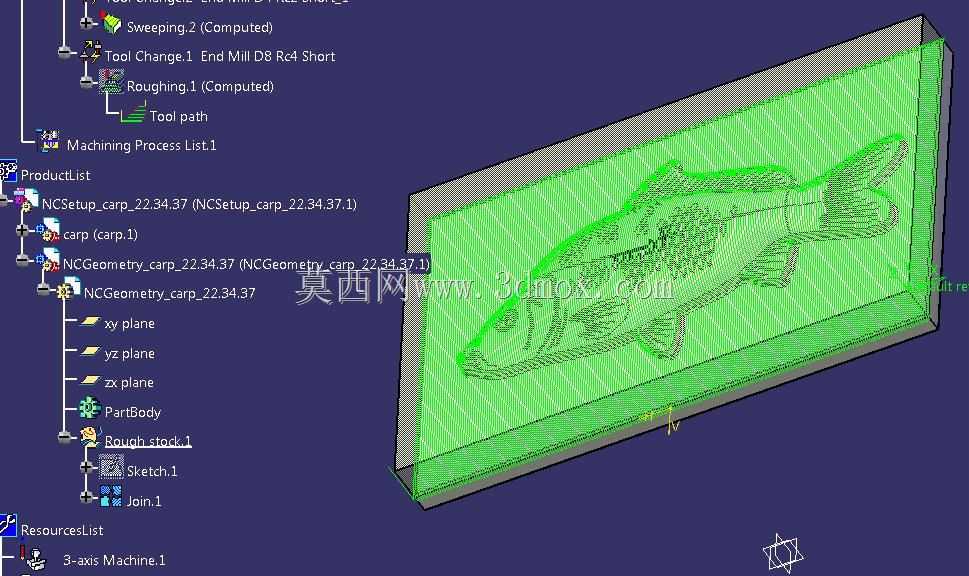

　　该模型针对平面浮雕类工件的数控铣削加工场景搭建，核心适配立式数控铣床的平面雕刻加工工序，可直接导入对应CAM模块生成粗精加工刀路，无需额外对模型几何特征做修复处理。从实际加工落地的角度看，这类鱼形浮雕工件多用于文创工艺摆件、装饰面板嵌件、文旅纪念标识的生产，加工基材可覆盖亚克力、密度板、软质铝材、铜板材等常见平面雕刻材料，加工时工件通过台钳或者真空吸盘固定在机床工作台上，无需设计专用工装夹具，装夹边界可根据原材料尺寸灵活调整，模型本身的浮雕深度控制在3mm以内，不会超出常规立铣刀的有效切削刃长范围，也不会因为浮雕深度过大导致加工时让刀、断刀的问题。设计过程中优先考虑了刀路生成的合理性，鱼身的所有曲面过渡都做了连续曲率处理，

　　没有出现锐角、倒扣等无法通过三轴铣床加工的几何特征，粗加工采用D8立铣刀做区域开粗，预留0.2mm的精加工余量，精加工路径沿着鱼身纹理走向排布，既可以保证浮雕表面的纹理流畅度，也能减少精加工时的刀具抬刀次数，缩短整体加工时长。模型的整体加工区域为矩形平面，长宽比例按照常规装饰摆件的常用尺寸设定，横向长度适配常见的400mm幅面雕刻机工作台，纵向宽度控制在200mm以内，加工时不需要拆分工件，一次装夹即可完成全部加工工序，安装时只需要保证原材料上表面与机床工作台平行，找正工件坐标系原点在原材料左下角即可，没有复杂的安装定位要求。从功能特性上看，该模型的几何特征完全匹配三轴数控铣床的加工能力，不需要四轴、五轴设备即可完成加工，

　　刀路计算时不会出现过切、撞刀的风险点，鱼身的鳞片、鱼鳍、鱼尾等细节特征的最小曲率半径大于0.5mm，适配常规的R1球头精加工刀具，不需要使用极小直径的刀具加工细节，有效降低了加工过程中的刀具损耗率。实际生产中，这类浮雕工件加工完成后只需要简单去除边缘毛刺，做表面抛光或者上色处理即可作为成品交付，模型本身的几何精度控制在0.05mm以内，加工后浮雕细节还原度高，不会出现纹理模糊、特征缺失的问题。设计阶段还提前考虑了不同加工材料的参数适配性，针对软质材料加工时可以适当提高进给速度，针对铜、铝等金属材料加工时，只需要调整切削参数即可沿用现有刀路逻辑，不需要重新修改模型几何结构。模型的刀路分层设置遵循常规数控加工的工艺逻辑，粗加工每层切深根据材料硬度调整，木材、亚克力等软质材料每层切深可设为1mm，金属材料每层切深控制在0.2mm以内，精加工时采用顺铣方式走刀，保证浮雕表面的加工光洁度，减少后续打磨的工作量。
