可调式金属工件定位夹持工装结构

　　在小型金属零部件的修配、装配以及现场调试作业场景中，这类可调式定位夹持结构的应用覆盖了从单件维修到小批量工位辅助的多个环节，尤其适合没有专用工装台的零散加工作业，比如现场管路修配时的接头定位、小型钣金件的钻孔夹持、非标紧固件的装配对位，都能通过这类结构快速完成工件固定，避免手持作业带来的精度偏差与安全隐患。从结构功能来看，这套夹持结构采用多杆件组合的空间铰接布局，三个支撑脚形成稳定的三角支撑面，接触作业台面的底脚做了防滑平面处理，即使在带有轻微油污的金属工作台面或者木质操作台上放置，也不会出现受力滑移的问题。竖向的支撑立柱搭配可绕铰接点转动的夹持臂，能够根据被夹持工件的外形尺寸调整开合角度，夹持端的环形定位套可以适配圆柱类、

　　带轴肩类的小型工件，侧面的限位挡块能够限制工件的周向转动，在进行钻孔、打磨、装配螺丝等操作时，工件不会跟随作业扭矩发生偏转。设计思路上没有采用复杂的齿轮齿条或者丝杠传动结构，而是通过铰接点的摩擦力锁紧与杆件的长度适配来实现位置固定，所有铰接位置都预留了标准紧固件的安装孔位，加工时只需要采用普通的板材切割、钻孔工序就能完成零件制作，不需要高精度的机加工设备，维修替换零件时也能快速配做，非常适合小型机修车间、装配工位的自制工装需求。从安装边界来看，整套结构收拢后的占用台面尺寸不超过200mm见方，展开最大夹持半径可以达到120mm，能够夹持直径在10mm到50mm之间的圆柱类工件，或者厚度在5mm到30mm之间的板类工件，

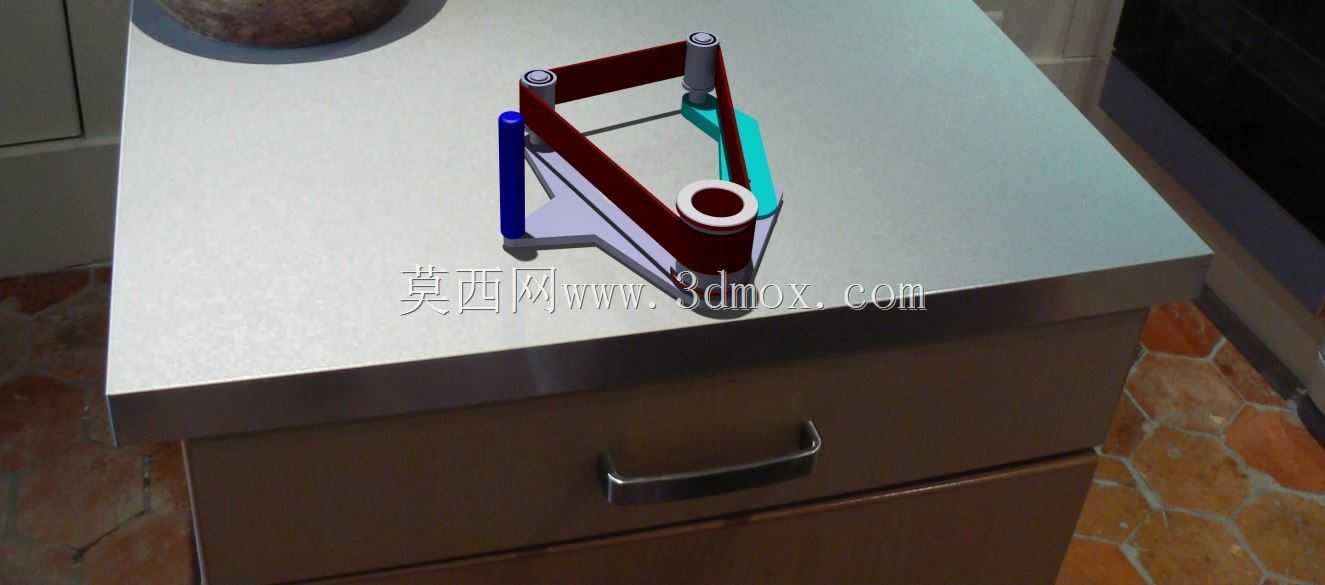

　　支撑高度可以在80mm到150mm之间调整，适配不同作业高度的操作需求，不需要额外搭配增高垫块。结构上的不同颜色杆件对应不同的功能分区，深红色杆件为主要受力臂，承担夹持时的主要弯矩，浅灰色杆件为底部支撑框架，承担整体的压重与稳定作用，青蓝色杆件为角度调节挡块，用来限制夹持臂的最大开合角度，避免张开过大导致结构失稳，蓝色杆件为辅助定位销，在夹持小尺寸工件时可以插入对应孔位，缩小夹持范围，避免工件从夹持间隙中脱落。实际使用时，不需要提前在台面上打孔固定，直接放置在作业平面上就可以使用，调整好夹持角度后，拧紧铰接位置的锁紧螺母就能完成固定，作业完成后松开螺母就可以收拢杆件，收纳到工具箱内不会占用过多空间。相比台虎钳这类固定安装的夹持设备，

　　这套结构的优势在于可以灵活移动，适配不同的作业场景，比如在设备现场进行维修时，不需要把工件拆下来拿到钳工作业台，直接在设备旁就可以用这套结构完成工件的夹持修配，减少工件拆装的工作量，也避免了拆装过程中对设备原有装配精度的影响。在进行小型零件的焊接定位时，这套结构也可以作为辅助支撑，调整好零件的相对角度后锁紧，就可以进行点焊固定，不需要额外的焊接工装，对于小批量的非标零件加工来说，能够大幅减少专用工装的制作成本，缩短生产准备周期。结构的所有受力杆件都采用等厚度的金属板材制作，板材厚度在3mm到5mm之间，既保证了足够的结构强度，在夹持普通小型金属工件时不会发生杆件变形，又控制了整体重量，整套结构的总重量不超过1kg，单人手持就可以转移位置。铰接位置的销轴采用标准的圆柱销搭配开口销固定，长期使用出现磨损后，可以快速更换标准件，不需要对主体结构进行二次加工，维护成本极低。在进行三维建模时，所有零件的配合间隙都按照普通机加工的公差等级设置，不需要高精度的配合公差，普通的线切割、激光切割下料后，经过简单的去毛刺处理就可以完成装配，适合非专业工装制造的车间自行加工制作。
