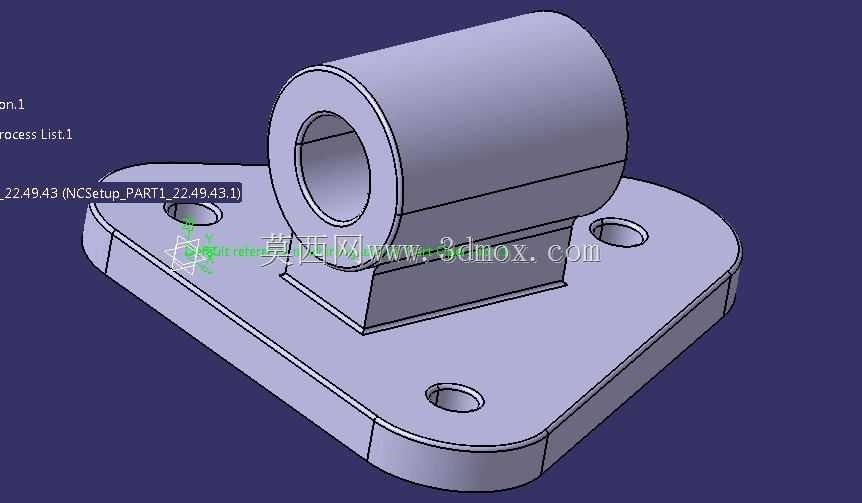

这类带安装底座的铰接支撑结构,在轻工输送设备、小型工装夹具、民用五金联动机构里的应用十分普遍,核心作用是为回转类杆件提供稳定的径向支撑,同时通过底部的安装法兰实现与机架主体的可靠固定,避免轴类零件在往复摆动过程中出现径向窜动、支撑失稳的问题。从结构功能来看,上部的筒状轴套内孔是核心工作区域,内孔的圆柱度、同轴度公差直接决定了配套铰接轴的转动顺畅度,设计时通常会根据配套轴的直径预留合理的配合间隙,若用于无油润滑的工况,还会在内孔壁预留储油槽结构,减少长期转动带来的磨损。下部的安装底座采用带圆角的菱形平板结构,三个安装孔呈三角分布,相比对称四孔结构,这种布局能在有限的安装空间内最大化固定的稳定性,同时减少底座板材的用料,降低整体零件重量;底座与上部筒状结构之间设置了梯形过渡加强筋,能有效承接轴套传递来的径向载荷,避免载荷集中在轴套与底座的连接焊缝或结合面处,大幅提升结构的抗疲劳强度。
在实际选型适配时,首先要确认上部轴套的内孔直径与待安装铰接轴的外径匹配,配合公差根据使用场景选择:如果是需要频繁摆动、转速稍高的工况,选择间隙稍大的间隙配合,避免热胀后出现卡滞;如果是定位精度要求高、仅做小角度微调的铰接场景,可选择过渡配合提升支撑刚性。安装边界方面,底座的三个安装孔中心距需要与机架上的预加工安装孔位完全对应,孔位公差控制在±0.1mm范围内即可满足普通装配需求,安装时选用对应规格的内六角圆柱头螺钉穿过安装孔锁紧,螺钉头部沉孔深度要保证锁紧后螺钉头部不高出底座上表面,避免与相邻摆动部件发生运动干涉。
设计这类零件时,首先要根据实际承受的径向载荷计算轴套的壁厚:如果载荷方向固定,载荷作用侧的壁厚可适当加厚,非承载侧可做轻量化减薄处理;如果载荷方向随铰接摆动不断变化,就需要保证整个轴套圆周方向壁厚均匀,避免局部应力集中出现开裂。底座的厚度要根据安装面的平面度调整,如果机架安装面本身加工精度较高,底座厚度可适当减薄,若机架是焊接型材表面未做精加工,就需要适当增加底座厚度,避免锁紧后底座发生变形导致轴套内孔圆度超差,影响铰接轴的转动灵活性。过渡筋的高度和斜度也需要结合整体安装空间调整,筋的高度不能过高,否则会增加整体结构的高度尺寸,占用过多的设备内部空间,斜度通常设置在45度到60度之间,既保证加强效果,也能避免铸造或机加工时出现应力集中的锐角结构。
从实际使用场景来看,这类支撑座常被用在小型翻盖设备的铰接处、手动操作机构的转轴支撑位、输送线侧边的挡料杆摆动支撑点,相比一体式铸造成型的复杂铰接座,这种结构加工难度低,轴套部分可采用耐磨管材切割加工,底座采用板材切割后焊接成型,小批量生产时成本优势明显,后期维护也十分方便,若轴套内孔出现磨损,仅需更换轴套部分即可,无需整体更换整个支座,能有效降低设备的后期维护成本。在三维建模过程中,需要重点关注轴套内孔与底座安装面的垂直度公差,这个形位公差直接决定了铰接轴安装后是否会出现别劲、卡滞的问题,建模时要提前标注好对应的基准面,给后续的工程图输出和加工工序预留明确的公差参考;同时安装孔的倒角、轴套两端的倒角都不能省略,这些细节结构能在装配时起到导向作用,避免装配过程中刮伤配合零件的表面,也能去除加工产生的毛刺,提升零件的装配安全性。
