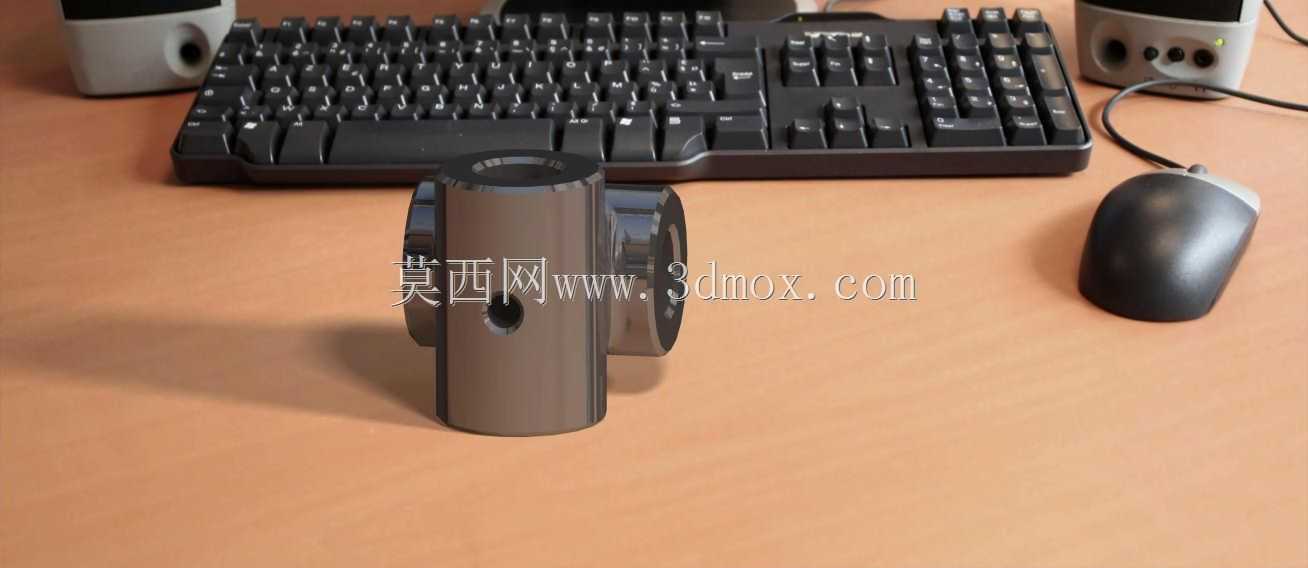

十字型流体管路连接转接接头结构

　　该十字型转接接头主要应用在低压流体输送管路的分支改向场景，常见于小型气动控制回路、实验室气路排布、小型液压支路的管路搭建环节，可实现单路输入三路输出或者多管路交汇连通的功能，替代多个直角弯头加直通接头的组合方案，减少管路连接点的泄漏风险。从结构设计来看，主体采用等径十字贯通的腔体结构，四个接口端均做了内孔倒角处理，方便管路插入时不会刮伤密封件或者软管外壁，其中两个同轴方向的接口外壁做了加厚处理，对应安装场景中需要承受管路拉扯应力的方向，避免长期受力出现接口开裂的问题。接头主体外表面做了圆滑过渡处理，没有尖锐的棱角，在安装空间狭窄的设备内部排布时，不会刮蹭周边的线束或者其他管路外壁。设计阶段优先考虑了安装边界的适配性，

　　整体轴向长度控制在常规同通径直通接头的1.8倍范围内，径向突出尺寸不超过接口外径的1.2倍，不需要额外预留过大的安装操作空间，在密集排布的阀岛周边、设备内部走线走管的夹层区域都可以顺利安装。接头侧壁预留的定位小孔，是为了安装时配合卡簧或者定位销使用，当接头需要嵌入设备安装面板固定时，该孔可穿入定位销限制接头的周向转动，避免管路震动过程中接头跟转导致接口松脱。从功能特性上，该接头的贯通内腔做了等径设计，没有局部缩径的结构，流体经过时不会产生明显的节流压降，对于对流量稳定性有要求的气路或者低压液路场景，不会因为接头的结构问题影响管路整体的输送效率。接口的配合尺寸按照常规软硬管的通用插接公差设计，既可以适配PU软管、

　　尼龙管等常用气动软管的快插连接，也可以通过在外壁缠绕生料带或者加装密封胶圈，实现与金属硬管的螺纹密封连接，适配多种不同的管路安装需求。在建模过程中，对所有的转角位置都做了应力释放的圆角处理，尤其是内腔交汇处的圆角，既可以减少流体流经时的紊流产生，也能避免压铸或者机加工过程中出现应力集中导致的零件开裂问题，接头的壁厚按照1.5倍公称通径的承压要求设计，可满足常规1MPa以内的流体输送压力使用需求，不需要额外做加强筋结构就可以达到足够的结构强度。实际选型使用时，该接头可以直接替换同通径的多接头组合件，减少管路装配时的零件数量，降低装配环节的操作复杂度，同时因为连接点数量减少，后期运维过程中泄漏点的排查工作量也会相应降低。在设备内部管路排布时，该接头的对称结构可以让管路走向更加规整，不同方向的管路可以沿着接头的轴向平直排布，不需要额外做弯折处理，减少管路的弯折应力，延长软管的使用寿命。
