气动式手持马卡修剪剪具结构设计

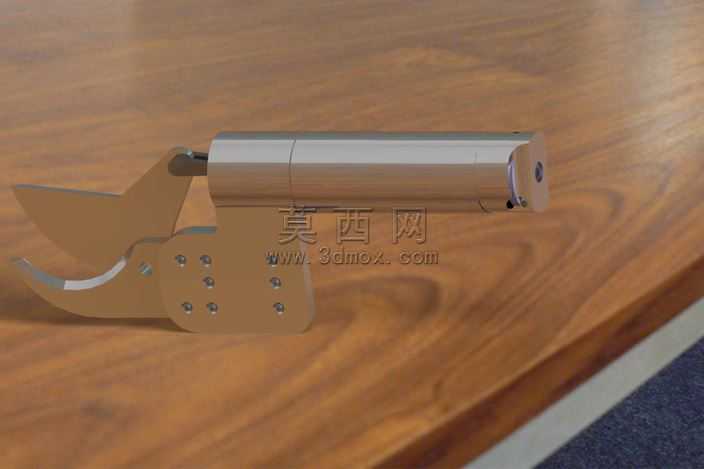

做这个手持气动剪的建模时，最先卡壳的是握持段和剪切头的衔接角度，一开始按直筒圆柱做的握柄，摆到渲染台面上才发现剪刃开合时会和握持手的虎口位置干涉，反复调了三次基准面，把动力筒身和剪头安装座做了7度的小倾角，既避开了操作时的手部空间，也让气动推杆的出力方向刚好对准剪刃的转轴受力点，不会出现推偏卡滞的问题。剪刃部分的曲面没做花里胡哨的流线，反而特意把动刃的贴合面留了0.02mm的配合间隙，建模时特意把两个刃口的贴合面做了微小的错位倒角，避免实际装配后因为加工公差出现刃口咬死的情况，固定刃的背部做了加厚的凸台，上面排布的六个安装孔位都对应了内部的定位销位置，每一个孔的沉头深度都刚好和螺丝头厚度匹配，不会出现螺丝突出硌手的问题。筒身部分做了三段式的拆分设计，最尾端的端盖留了进气接头的安装位，中间段是气缸的容腔，内壁做了光滑的圆柱面没有多余的凸起，减少活塞运动时的摩擦阻力，和剪头连接的端面上特意做了两个定位止口，装配时不用反复对齐就能把推杆和动刃的连接槽卡准。材质调试的时候，剪头部分选了磨砂的金属棕色调，特意把表面粗糙度调到1.6的质感，不会像亮面金属那样反光刺眼，筒身用了稍亮一点的金属银，表面带细微的拉丝纹理，和剪头的质感做出区分，渲染时把主光源打在剪刃和筒身的衔接位置，能清晰看到刃口的锋利边缘和安装座上的螺丝排布细节，阴影部分压得比较柔和，不会把结构缝隙糊成一团。做这个模型的时候特意没加多余的装饰纹路，所有的结构凸起都是有实际功能的，比如剪头侧面的小凸块是用来挂复位弹簧的挂点，筒身上的微小凹槽是密封圈的安装槽，连握柄部分都没做防滑纹，因为实际使用时这个位置会套橡胶防滑套，建模时留好了套胶的余量，不会出现胶套装不上的问题。整个模型的装配配合全按实际生产的公差来做，转动副的间隙、滑动副的余量都留得刚好，不会出现建模时能转实际做出来卡壳的问题，不管是用来做五金工具的结构演示，还是拿来做气动剪的改型设计基础，都能直接拿来调整参数用，不用再重新搭基础结构。
