螺旋小齿轮与配套排挡传动组件结构

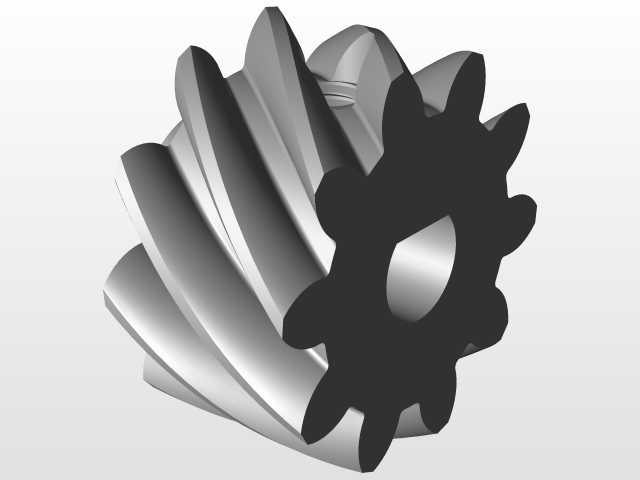

　　这套传动组件包含斜齿小齿轮与配套排挡啮合结构，核心应用场景覆盖中小功率传动链路的变速换向环节，常见于手动变速机构、小型动力传输工位的扭矩传递场景，在需要平稳换向、精准速比匹配的设备传动段中，这类啮合结构是保障动力传输平顺性的核心部件。从实际用途来看，小齿轮作为主动啮合件，承担输入端扭矩承接与转速输出的作用，配套的排挡齿结构则通过齿面的精准啮合，完成动力传递路径的切换与速比匹配，两者配合可实现不同工况下的扭矩转速转换，避免传动过程中出现打齿、动力中断、传动异响等常见问题。从功能特性上看，斜齿结构的小齿轮相比直齿拥有更大的啮合重合度，单齿啮合过程中载荷分布更均匀，传动过程中的冲击、振动与噪声明显更低，适合中高速、

　　有一定载荷波动的传动场景；齿部的螺旋角经过匹配设计，可与配套排挡齿实现无侧隙或微侧隙啮合，既保障传动精度，又能预留合理的热膨胀间隙，避免长时间运行后齿面卡滞。齿坯中心的通孔为安装定位孔，孔壁与轴的配合公差选用过渡配合区间，可保障装配后齿轮与轴的同轴度，减少高速转动时的径向跳动；齿顶圆、齿根圆的尺寸经过校核，既满足齿面接触强度要求，又避免齿根应力集中导致的断齿风险。设计过程中首先从传动工况的载荷谱入手，先确定额定传递扭矩、最高工作转速、预期使用寿命等核心边界参数，再通过齿轮强度计算公式反推模数、齿数、螺旋角、齿宽等核心参数，齿面修形量根据啮合错位量的预估值做了针对性调整，可补偿安装误差、轴系受载变形带来的啮合偏移，

　　让齿面载荷分布更均匀，避免偏载导致的局部点蚀。外形尺寸方面，小齿轮的齿宽略大于配套排挡齿的啮合宽度，可在装配存在少量轴向错位时依然保证全齿宽啮合，减少轴向定位的精度要求；安装边界上，中心孔的键槽尺寸按照标准平键规格设计，可直接适配对应直径的传动轴，不需要额外做定制加工，齿轮端面到轴肩的预留间隙满足轴承、挡圈等标准件的安装空间要求，装配时不需要额外打磨调整。排挡齿的齿部轮廓做了导向倒角，在换挡啮合过程中可顺利滑入啮合位置，避免齿端顶撞导致的换挡卡滞，齿部的硬度匹配做了梯度设计，小齿轮齿面硬度略高于排挡齿，在长期磨损过程中可让两个零件的磨损速率更均衡，延长整套传动组件的整体使用寿命。建模过程中齿面的渐开线轮廓严格按照参数化方程生成，

　　螺旋线的导程与螺旋角完全匹配设计值，齿根过渡圆角按照应力集中系数最小的原则做了优化，可有效降低齿根处的应力峰值，提升齿轮的弯曲疲劳强度。整套组件的装配干涉检查覆盖了全啮合行程，在不同啮合位置、不同轴向偏移量下都不存在运动干涉，可直接导入装配体做整体运动仿真，验证传动比、传动效率、啮合接触斑点等核心性能参数，也可直接用于后续的工程图生成、加工工艺编制环节。
