工业用液压推拉支撑支架结构设计

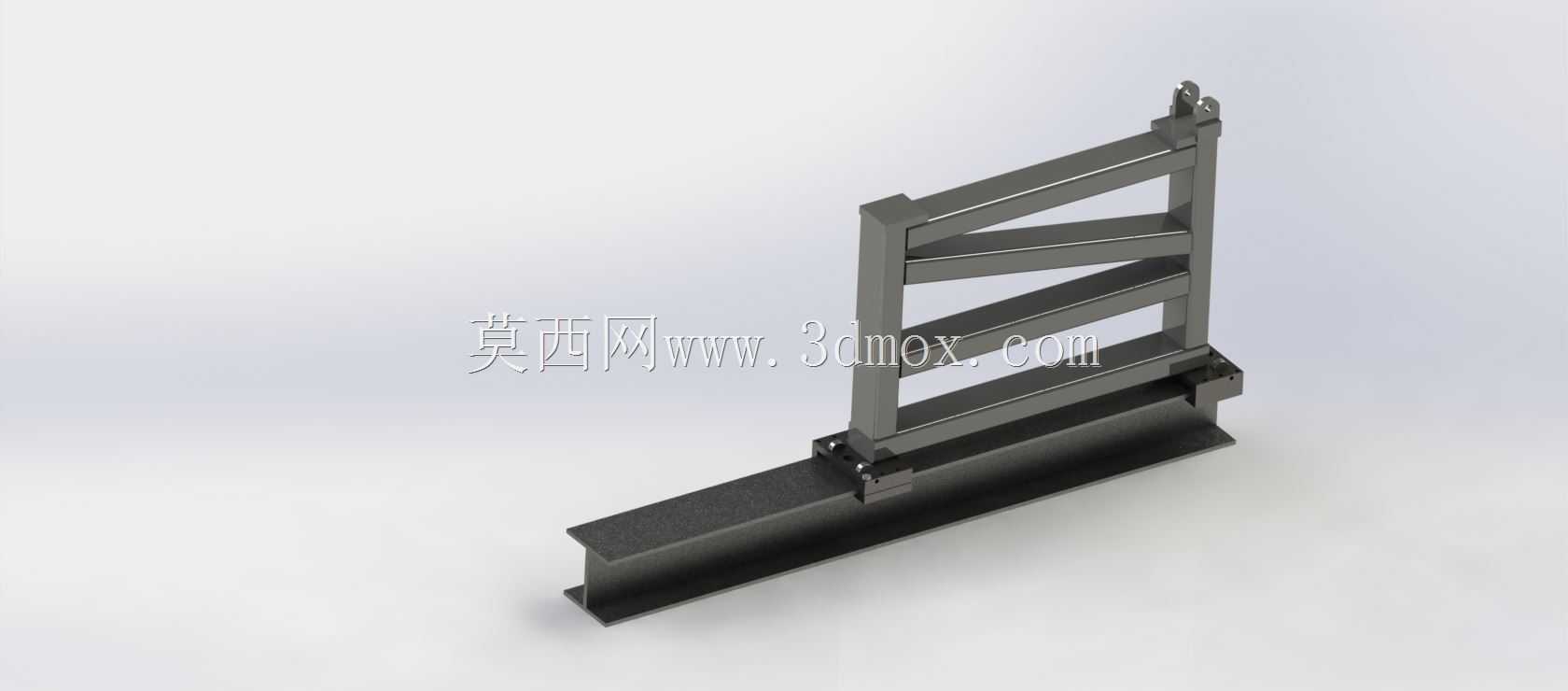

　　这类液压推拉支架多应用在车间工位物料移位、小型工装夹具的工位切换、轻型构件的推拉对位场景中，日常在机加工工位旁的辅助工装、仓储线边的物料挡停与推送机构里都能见到同类型结构的实际应用，核心作用是依托液压驱动的平稳出力特性，完成直线方向的推拉动作，同时承担被推送构件的侧向支撑负载，避免推送过程中构件出现偏摆、卡滞的问题。从结构设计逻辑来看，整个支架采用框架式焊接钢结构作为主体受力部分，底部采用标准型钢作为安装基座，基座上预留的安装孔位可直接通过T型螺栓固定在车间地面的预埋铁板或者设备工作台的T型槽上，安装时需要保证基座导轨面的直线度公差控制在0.2mm每米范围内，避免后续推拉动作出现卡阻。主体框架部分采用多道斜向加强筋布置，

　　筋板的排布方向沿着推拉受力的反方向倾斜，能够在承受侧向推力的时候将载荷均匀分散到整个框架上，避免局部应力集中导致的框架变形，框架的铰接位置采用带衬套的销轴连接，衬套选用自润滑铜基材质，日常维护时不需要频繁加注润滑脂，就能保证铰接位置的转动灵活性，减少长期往复动作带来的磨损。驱动部分的液压元件安装位预留了标准的油缸安装法兰接口，可适配不同缸径的轻型拉杆油缸，油缸的铰接点位置经过受力校核，在满行程伸出和收回的两个极限位置，都不会出现机构的死点问题，同时支架上预留的行程开关安装位，可直接配套安装磁感应或者机械式行程限位开关，实现推拉动作的行程自动控制，不需要额外焊接安装支架。从安装边界尺寸来看，

　　底部基座的宽度适配常规300mm间距的工作台安装槽，整体伸出后的最大悬臂长度控制在1.2米范围内，额定推拉负载可达到800kg，能够满足绝大多数车间轻型工装、物料的推拉移位需求。在实际使用过程中，这类支架不需要额外搭配复杂的导向机构，自身框架的导向结构就能够保证推拉动作的直线度，相比气缸驱动的推拉机构，液压驱动的出力更平稳，在推送较重工件的时候不会出现爬行、冲击的问题，尤其适合机加工工位上工件的精准对位推送，以及装配线上部件的辅助移位作业。设计时特意将液压管路的走线槽集成在框架的侧方，管路沿着框架的型钢内腔布置，不会外露在工作区域内，避免日常作业中工件剐蹭到液压管路造成破损漏油的问题，同时所有的钢结构焊接位置都做了去应力处理，

　　焊接完成后整体进行抛丸除锈再喷涂防锈面漆，能够适应车间内有切削液、少量油污的工作环境，长期使用不会出现锈蚀变形的问题。支架的底部导轨面经过铣削加工，表面粗糙度达到Ra3.2，配合框架上的导向滑块，往复运动的间隙控制在0.1mm以内，推送对位的重复精度可控制在0.5mm范围内，能够满足多数不需要高精度对位的工位推拉需求，在一些小型焊接工装的工位切换、板材加工的上料推送场景中，这类结构的支架相比定制化的线性模组推拉机构成本更低，承载能力更强，维护也更加简便，只需要定期检查铰接销轴的磨损情况以及液压油缸的密封件状态，就能够保证长期稳定运行。
