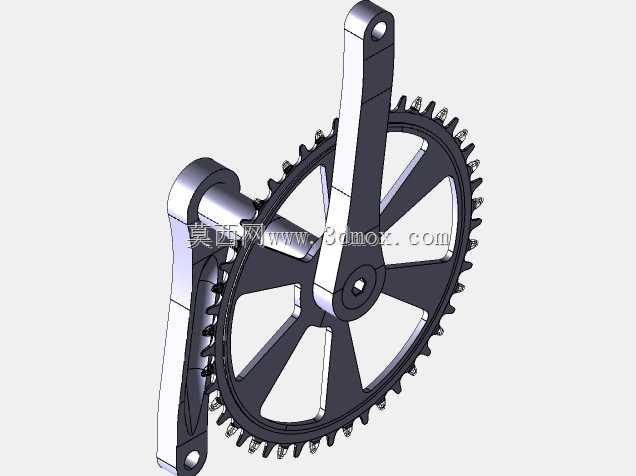

自行车BB86规格曲柄牙盘传动组件结构

　　这套传动组件是面向公路与山地自行车通用压入式中轴规格开发的核心驱动部件，日常骑行场景中，骑行者施加在脚踏上的扭矩会通过曲柄臂传递到中轴轴心，再带动整圈齿盘拉动链条完成动力输出，是整车传动系统里直接承接人力输入的第一级结构。从实际装车适配的角度看，这套组件匹配BB86压入式中轴安装标准，轴心直径与五通安装位的配合公差控制在压装工艺要求的合理区间，不需要额外加装转换套就能直接适配对应规格的车架五通，避免了不同规格转换件带来的装配旷量问题。曲柄臂长度设定为175mm，这个长度参数是兼顾多数身高区间骑行者踩踏发力角度的常用规格，踩踏过程中曲柄绕轴心做圆周运动时，膝关节的屈伸幅度处于运动医学推荐的合理范围，

　　长距离骑行不会因为曲柄过长导致关节拉扯，也不会因为曲柄过短造成发力杠杆比不足、踩踏效率下降。齿盘采用50T的齿数配置，对应的单盘传动系统可以直接匹配后飞轮的变速区间，兼顾平路巡航的齿比绵密度与轻度爬坡的发力需求，齿形经过修型处理，链条在齿盘上啮合、脱离的过程中不会出现卡滞、跳齿的问题，哪怕是颠簸路面骑行时链条跳动，也能保证啮合的稳定性。设计过程中首先考虑的是曲柄臂的受力分布，骑行过程中曲柄臂不仅要传递圆周方向的扭矩，还要承受颠簸路面带来的垂直方向冲击载荷，所以曲柄臂采用变截面结构，靠近轴心安装位的位置截面厚度更大，向脚踏安装端逐步过渡收窄，在保证整体结构强度的前提下尽可能削减非受力区域的材料余量，降低组件整体重量。

　　齿盘的支撑结构采用五辐式镂空设计，辐条的走向顺着扭矩传递的路径排布，每根辐条都对应齿盘受力的主要传力路径，不会出现应力集中的薄弱区域，镂空区域同时可以降低骑行过程中齿盘带动的空气扰流，也能减少泥泞路面骑行时泥沙在齿盘内侧的堆积。安装边界上，曲柄与中轴轴心的配合采用方榫锁紧结构，装配时只需要将曲柄套入轴心后锁紧固定螺栓，就能保证曲柄与轴心之间无相对转动，拆卸维护时也不需要专用的复杂拉马工具，普通维修工具就能完成拆装作业。齿盘与曲柄的固定采用同轴定位结构，保证齿盘的旋转中心与中轴轴心完全重合，旋转过程中不会出现齿盘偏摆，避免链条因为齿盘跳动出现异常磨损、变速不准的问题。实际使用场景中，这套组件既可以用于城市通勤自行车的日常代步传动，

　　也能满足入门级运动自行车的骑行需求，结构上没有多余的复杂设计，所有的结构特征都围绕受力传递、装配便捷性、使用可靠性三个核心要求展开，没有为了外观造型额外增加无效的结构凸起，避免骑行过程中裤腿被结构剐蹭，也减少了磕碰时结构受损的概率。齿盘的齿尖做了倒角处理，不仅安装链条时更容易对位，日常骑行中如果出现链条掉链的情况，也能通过转动曲柄快速让链条重新啮合回齿盘，不需要手动掰动链条操作。曲柄臂的外形顺着踩踏发力的受力方向做了弧度优化，不会出现直角结构带来的应力集中问题，长期大力度踩踏也不会出现曲柄臂断裂、变形的问题。
