轻量化竞速型公路自行车车架结构设计

　　公路自行车车架作为整车的核心承载基体，所有骑行过程中的载荷传递、部件安装定位都依托车架完成，其结构合理性直接决定整车的骑行刚性、重量表现、操控响应以及长距离骑行的疲劳寿命。日常公路竞速、业余训练、通勤长距离骑行场景中，车架需要同时承受多维度的载荷：踩踏发力时五通位置的交变扭转载荷，过弯、颠簸路面时前后叉位置的冲击载荷，高速骑行时的空气阻力作用，以及不同体重骑乘者的静态承载需求，这就要求车架在结构设计阶段就完成多工况的力学匹配。

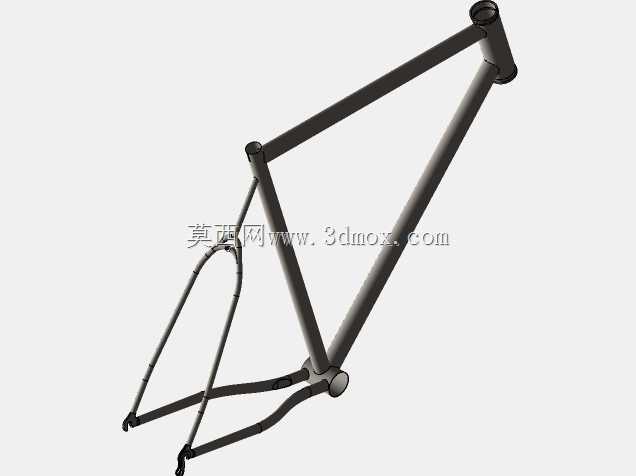

　　从结构布局来看，这款车架采用经典的钻石型管材排布，头管、上管、下管、座管、后上叉、后下叉形成稳定的三角受力体系，这种布局经过近百年的骑行场景验证，能够在最小管材用量的前提下实现最优的载荷传递效率。头管位置作为前叉与车把转向结构的安装基准，其上下碗组的安装位同轴度公差需要控制在极小范围内，避免转向卡滞、舵管受力不均出现断裂风险，头管的倾斜角度直接决定整车的拖距参数，影响高速骑行的直线稳定性与低速转向的灵活度，针对竞速取向的定位，这款车架的头管角度设置偏向激进，能够减少转向输入的迟滞，适配高速过弯、频繁变向的竞速骑行需求。

　　下管作为车架上连接头管与五通的核心受力管材，是踩踏扭矩传递、路面冲击传导的主要路径，这款车架的下管采用变径异型截面设计，从头管位置的较小椭圆截面逐步过渡到五通位置的大截面结构，既能够降低头管位置的迎风面积减少风阻，又能在五通位置提供足够的扭转刚性，避免大力踩踏时五通出现形变卸力。五通位置作为整车动力输入的核心节点，是牙盘、曲柄、中轴的安装基准，其安装端面的平面度、中轴孔的同轴度直接决定传动系统的运转顺畅度，这款车架的五通位置做了局部补强结构，将后下叉、下管、座管的交汇位置做平滑过渡，避免应力集中导致的管材开裂，同时预留了标准压入式中轴的安装边界，能够适配市面主流的公路车中轴规格，兼容不同齿数的牙盘组件安装。

　　座管位置承接骑乘者的主要体重载荷，座管的插入深度、锁紧结构的夹持力都经过匹配设计，既能够满足不同身高骑乘者的座高调节需求，又能避免骑行过程中座管下滑、转动的问题。后上叉与后下叉组成的后三角结构，是后轮的安装定位基准，后叉末端的开档尺寸匹配标准公路车花鼓规格，能够直接安装快拆或者桶轴结构的后轮组，后下叉的长度经过优化，在保证后轮安装空间、避免轮胎与车架干涉的前提下，尽可能缩短轴距提升整车的操控响应速度；后上叉采用扁平异型截面设计，能够在保证纵向承载刚性的同时，过滤一部分路面传来的高频振动，提升长距离骑行的舒适度，减少骑乘者的手臂、腰部疲劳感。

　　安装边界方面，这款车架的走线孔位预留了兼容机械变速与电子变速的走线通道，既支持传统的外走线变速、刹车线管安装，也能适配内走线的整合式设计，降低整车的风阻同时减少线管老化速度。前拨安装位、碟刹或者圈刹的安装座都按照通用标准设计，能够适配不同品牌的变速套件、制动组件，不需要额外做改装即可完成整车组装。管材的壁厚经过梯度设计，在受力较大的五通、头管、后叉末端位置做局部加厚，在受力较小的上管、后上叉中段做减薄处理，在保证整体结构强度满足安全标准的前提下，尽可能降低车架自重，适配竞速骑行对轻量化的需求。

　　实际应用中，这款车架既可以作为入门级公路车的组装基体，适配日常通勤、周末休闲骑行的使用需求，也可以通过搭配高端轮组、传动组件组装成训练级竞速车辆，满足业余公路赛事的使用要求。结构设计过程中充分考虑了不同骑乘者的使用习惯，车架的几何尺寸经过人体工学优化，骑乘姿态能够在低风阻竞速姿势与相对舒适的长距离骑行姿势之间取得平衡，避免过于激进的几何导致普通骑乘者腰部、颈部压力过大。所有管材的连接位置都做了平滑的过渡处理，既能够减少应力集中提升车架的疲劳寿命，也能让车架的外观线条更加流畅，降低高速骑行时的紊流产生。
