自行车前轮花鼓连接结构三维数模

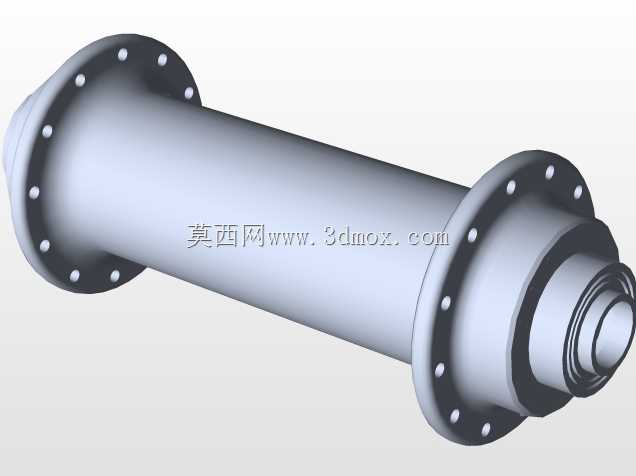

　　日常接触的两轮代步、运动骑行装备里，前轮花鼓是轮组系统里承上启下的核心受力构件，很多刚接触结构设计的从业者容易把它当成简单的筒状轴套，实际在整车受力链路里，它要同时承接前叉传来的整车载荷、骑行过程中路面颠簸带来的径向冲击，还有转向时的侧向扭矩，以及辐条张拉形成的周向均匀拉力，设计阶段的受力校核容不得半点疏漏。这个结构的主体采用贯通式轴身设计，两端带对称分布的法兰盘结构，法兰盘上预留的辐条孔位按照等角度圆周排布，孔位的节圆直径、孔间距都经过严格计算，要匹配标准辐条的弯头安装尺寸，保证每根辐条张拉后受力均匀，避免轮组组装后出现偏摆、跳动量超标的问题。从安装边界来看，轴身的中心通孔是适配标准快拆杆或者桶轴杆的安装通道，

　　两端的轴颈位置要和前叉的叉脚开档尺寸完全匹配，轴肩位置的限位台阶高度经过反复调整，既可以保证轮组装入前叉后不会出现轴向窜动，又不会因为台阶过高导致叉脚安装时出现卡滞、无法完全落位的问题。设计过程中没有采用多余的异形曲面结构，轴身主体做了等壁厚的圆筒设计，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自重，符合运动类自行车对轮组轻量化的设计需求；两端法兰盘的厚度根据辐条拉力的受力仿真结果做了差异化调整，靠近轴颈的位置做了圆弧过渡处理，避免应力集中导致长期使用后法兰盘出现开裂问题。实际应用场景里，这个结构不仅适配普通城市通勤自行车，也能满足山地车、公路车的前轮组装配需求，不同使用场景下只需要调整法兰盘的孔数、轴身的长度尺寸，

　　就能匹配不同轮径、不同辐条编法的装配要求。结构设计阶段充分考虑了装配工艺性，所有的安装孔位都做了倒角处理，方便辐条穿入安装，轴身外表面没有设置多余的凸起结构，既减少了骑行过程中的风阻，也避免了泥水、灰尘在构件表面堆积，日常维护时只需要清理表面污渍、定期保养内部轴承结构即可。从受力传递路径来看，骑行时地面的冲击力通过轮胎、轮圈传递到辐条，再通过两端的法兰盘汇聚到花鼓轴身，最终通过轴芯传递到前叉、车架结构，整个结构的刚性设计要保证受力传递过程中不会出现过量形变，否则会导致轮组偏摆、刹车蹭碟等一系列影响骑行安全的问题。设计时还兼顾了和标准配件的通用性，两端的轴承安装位尺寸完全适配行业通用的标准深沟球轴承，不需要单独开模定制非标轴承，

　　后期维护更换配件的成本更低，也方便整车厂的供应链选型采购。法兰盘上的辐条孔位角度经过优化，和辐条的自然走向完全匹配，避免辐条安装后出现弯折应力，延长辐条的疲劳使用寿命，减少骑行过程中辐条断裂的风险。轴身的壁厚设计经过多轮拓扑优化，在受力较大的轴颈位置适当增加壁厚，在受力较小的轴身中段做了均匀的壁厚控制，在重量和强度之间找到了比较好的平衡点，既不会因为壁厚过大导致轮组重量超标影响骑行体验，也不会因为壁厚不足导致刚性不够、受力后出现形变。
