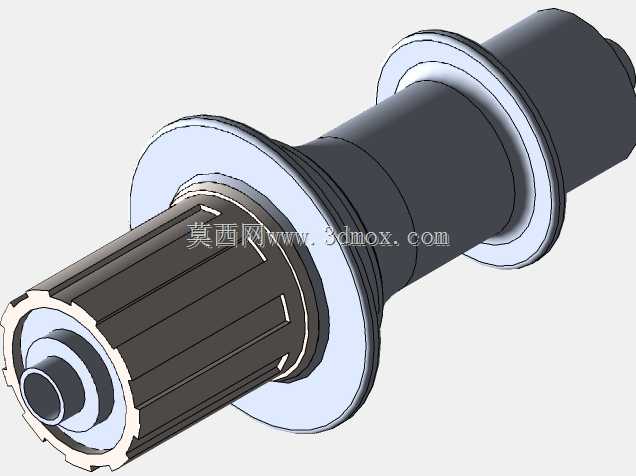

Shimano花键式自行车后轮毂总成结构

　　在自行车轮组系统的设计与选型环节，后轮毂作为连接车架后叉、承载轮组辐条、传递飞轮驱动力的核心部件，其结构合理性直接决定轮组转动顺滑度、传动响应效率与长期使用可靠性，这款Shimano花键自由轮毂结构，针对山地车、公路车等不同车型的使用场景做了适配性结构优化，可覆盖日常通勤、运动骑行等多场景的使用需求。从实际安装边界来看，该轮毂的轴身主体采用阶梯式变径结构设计，两端轴肩位置预留标准辐条法兰盘安装位，法兰盘上的辐条孔位按照等角度圆周排布，可适配常规交叉编法与直拉编法的辐条安装需求，法兰盘的间距尺寸匹配主流公路、山地车轮组的开档标准，安装时可直接卡入对应规格的车架后叉爪钩位置，无需额外加装转接垫片即可完成定位锁紧，轴芯采用中空贯通式结构，

　　既可以降低整体自重，也能适配快拆杆与桶轴两种锁紧结构的安装需求，满足不同车型的锁紧强度要求。花键式塔基结构是这款轮毂的核心设计特点，区别于传统卡式塔基的卡槽结构，花键配合结构可增大飞轮与塔基的接触受力面积，在大扭矩踩踏输出时可避免飞轮卡槽咬入塔基造成的拆卸困难问题，同时花键的导向结构可让飞轮安装时的对位更便捷，多齿均匀受力的结构也能分散踩踏时的传动载荷，降低塔基局部应力集中导致的结构变形风险。塔基内部预留棘轮棘爪机构的安装腔体，可适配多速别飞轮的安装需求，塔基与轴身的连接位置设置高精度轴承安装位，双轴承支撑的结构可让塔基在承受飞轮侧径向载荷与传动扭矩时保持稳定转动，减少转动过程中的径向窜动，提升传动过程的顺滑度。

　　轮毂主体的外壳结构采用一体化阶梯轴设计，轴身的变径位置均做圆角过渡处理，避免应力集中导致的轴身断裂风险，两端的轴承安装位按照标准轴承公差设计，可直接压入对应规格的深沟球轴承，轴承位的轴肩高度经过精准计算，既可以保证轴承安装到位后的轴向定位，也不会因为轴肩过高导致轴承拆卸困难。从功能特性来看，这款轮毂的结构设计充分考虑了骑行过程中的实际受力情况，飞轮侧的法兰盘与塔基的距离经过优化，可平衡辐条两侧的张力差，减少轮组长期使用后的偏摆概率，轴身的密封结构预留位置可加装橡胶密封圈，阻挡骑行过程中泥水、灰尘进入轴承内部，延长轴承的维护周期。在三维建模过程中，该结构的所有配合面均按照实际加工公差做了参数化设计，花键的齿形参数、法兰盘的孔位角度、

　　轴承位的配合尺寸都可直接导出用于生产加工的工程图纸，结构设计师可在此基础上根据不同车型的开档尺寸、辐条编法需求调整对应参数，快速衍生出适配不同车型的后轮毂结构。实际装车应用时，该轮毂可兼容Shimano系列多速别卡式飞轮，安装时只需将飞轮对准花键齿位推入，再用锁紧盖锁紧即可完成飞轮装配，辐条穿入法兰孔位后按照编法连接车圈，调整辐条张力即可完成轮组编圈，装车后转动轮组可感受到塔基棘轮的咬合响应迅速，轴承转动无卡顿感，大力度踩踏时塔基与飞轮的配合无松旷异响，可满足运动骑行时的高强度传动需求。
