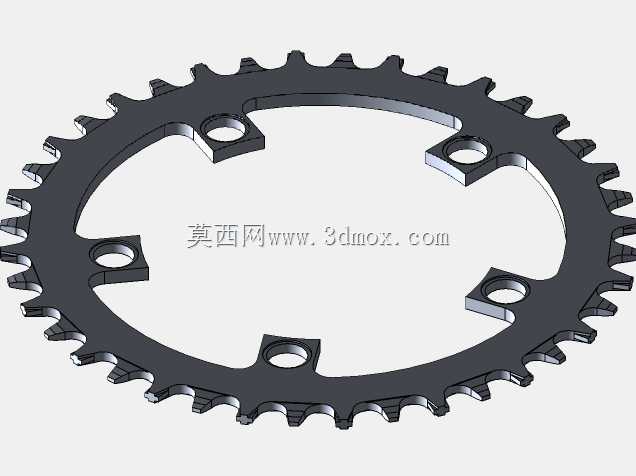

山地自行车四十齿NW正负齿单盘结构设计

　　这款四十齿NW结构齿盘，主要应用在山地自行车单盘传动系统中，适配硬尾越野、全山地穿越等多种骑行场景，相比传统多盘传动结构，单盘配置省去前拨链器、指拨等组件，能有效降低整车重量，同时减少变速操作步骤，在颠簸越野路段避免链条掉链、跳齿的故障，提升复杂路况下的传动可靠性。从实际使用场景来看，这类齿盘需要应对爬坡时的大扭矩输入、颠簸路段的链条横向摆动、泥水砂石附着的恶劣工况，因此设计阶段首先要解决的就是链条啮合稳定性问题，NW正负齿的齿形设计，通过交替设置宽窄齿结构，宽齿嵌入链条外链板间隙，窄齿嵌入内链板间隙，从结构上限制链条的横向窜动，即使在没有前拨限位的情况下，也能保证链条与齿盘的啮合精度，大幅降低掉链概率。设计过程中，

　　齿形轮廓的修正是核心环节，齿尖部分做了圆弧过渡处理，避免齿尖过于尖锐刮擦链条侧板，同时齿侧的导向斜面经过反复调整，保证链条在上下链、横向摆动时能顺滑滑入齿槽，不会出现卡滞、咬链的问题。齿根位置预留了足够的排屑空间，当骑行过程中泥沙、碎屑附着在链条上时，齿槽的间隙能让碎屑顺利排出，避免异物卡入齿槽导致链条跳齿、加剧齿面磨损。安装结构上，这款齿盘采用五爪对称安装孔设计，孔位的分布圆直径、安装孔的沉台深度都严格匹配主流山地自行车曲柄的安装接口，沉台的平面度公差控制在0.05mm以内，保证齿盘安装后与曲柄的贴合面完全接触，避免骑行过程中出现齿盘偏摆、安装螺栓受力不均断裂的问题。齿盘的整体厚度控制在适配主流9速到12速变速链条的范围内，

　　既不会因为过厚导致链条侧板摩擦齿面，也不会因为过薄导致啮合间隙过大出现传动异响。齿盘的外缘齿形做了变径处理，每个齿的啮合切入角都经过优化，在链条传动过程中，齿与链条滚子的接触是渐进式的，能有效降低啮合冲击，减少传动过程中的噪音，同时降低齿面与链条的接触应力，延长零件的使用寿命。从安装边界来看，齿盘的最大外圆直径根据四十齿的齿距参数计算得出，安装后需要保证与车架后下叉、前叉立管之间留有足够的安全间隙，避免转向、避震压缩过程中齿盘刮擦车架。齿盘的中心镂空区域做了圆弧过渡处理，没有尖锐的应力集中角，在保证整体结构强度的前提下，尽可能去除多余材料，降低零件自身重量，同时镂空结构也能减少骑行过程中泥水的附着，提升自清洁能力。实际选型匹配时，

　　需要注意齿盘的齿数对应的齿比范围，四十齿的单盘搭配常规山地飞轮，能兼顾平路高速巡航的齿比需求和中等坡度爬坡的扭矩输出需求，适合全地形骑行的用户选择。建模过程中，齿形的参数化设计是关键，每个齿的轮廓都基于链条节距、滚子直径等标准参数生成，保证齿形与标准链条的啮合精度，安装孔的位置度公差严格按照曲柄安装的配合要求设定，避免出现安装错位的问题。齿盘的表面处理预留了足够的加工余量，后续不管是做阳极氧化还是镀覆处理，都不会影响安装尺寸和齿形啮合精度。在结构强度校核阶段，针对爬坡发力、颠簸冲击等极限工况，对齿根、安装孔周边的应力集中区域做了加强处理，保证在大扭矩输入下不会出现断齿、安装孔开裂的问题。
