公路自行车焊接前车架结构设计

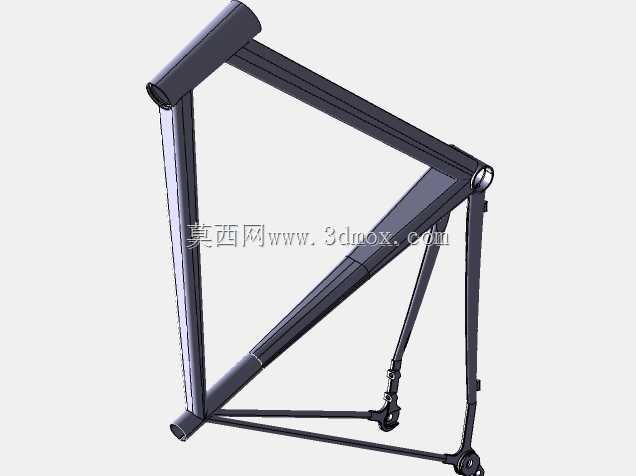

　　在公路自行车的整车结构体系中，车架作为核心承载基体，直接决定了骑行过程中的力传递效率、操控响应精度以及长距离骑行的疲劳耐受度，这款车架的结构设计完全围绕铺装路面高速骑行的场景需求展开，没有冗余的结构增重，所有管型的排布和连接角度都经过力学传递路径的优化。日常城市通勤、长距离公路耐力骑行、业余公路竞速赛事场景下，车架需要同时承受骑行者的体重载荷、踩踏过程中周期性的扭转载荷、路面细碎颠簸带来的冲击载荷，还要兼顾转向时的侧向刚性，避免五通位置出现踩踏泄力的问题。从结构布局来看，这款车架采用经典的钻石型三角结构，上管、下管、座管、后下叉、后上叉的连接节点完全匹配公路车的标准安装接口，头管位置适配标准公路车前舵管安装，

　　能够兼容常规的公路车碗组结构，转向时的受力可以直接通过头管分散到上管和下管两个主传力路径上，避免单一管段应力集中。五通位置采用集成式轴承座设计，直接压入标准中轴组件，踩踏时的曲柄扭矩可以直接通过后下叉传递到后轮安装位，减少中间连接环节的力损耗。座管位置适配标准口径的座杆安装，能够根据骑行者的身高、腿长调整合适的坐高，满足不同身材用户的fitting调整需求。后叉端的开档尺寸完全匹配标准公路车轮组的安装宽度，能够直接适配常规的快拆或者筒轴轮组，不需要额外的转换配件。设计过程中优先考虑了焊接工序的工艺可行性，所有管段的对接位置都预留了合适的焊道空间，焊前的管段拼接公差控制在合理范围内，能够有效降低焊接过程中的热变形量，

　　减少焊后校形的工作量。管型的截面选择上，主受力的下管采用偏椭圆的截面设计，在保证垂直方向刚性的同时，能够过滤一部分路面传来的高频振动，提升长距离骑行的舒适度；后上叉采用偏扁平化的截面设计，在保证制动和踩踏时侧向刚性的前提下，适度优化纵向的形变量，吸收后轮传来的颠簸冲击。安装边界方面，头管的上下碗组安装位尺寸完全遵循通用公路车标准，不需要定制特殊规格的碗组配件；座管的夹持口径适配市面主流的公路车座杆，用户更换升级配件时不需要额外做转接处理；后叉的刹车安装位兼容常规公路车夹器的安装尺寸，走线位置预留了变速线管和刹车线管的走线路径，支持机械变速和油压刹车的管线布设。五通位置的轴承座集成设计，省去了额外加装中轴转接座的步骤，

　　既减轻了整体重量，又提升了中轴位置的连接刚性，避免踩踏时出现异响。从实际使用的角度出发，这款车架的几何角度设定偏向耐力公路车的取向，头管角度和座管角度的搭配能够让骑行者保持相对舒适的骑行姿态，不会像纯竞速车架那样过于激进，适合长时间骑行时减少腰背部的压力，同时又能保证足够的踩踏发力角度，在爬坡和冲刺时不会出现力的损耗。后下叉的长度控制在合理范围内，既保证了高速巡航时的稳定性，又能兼顾低速转向时的灵活性，在城市道路穿行或者连续过弯时能够获得精准的操控反馈。焊接前的整体重量控制在合理区间，焊后经过表面处理和涂装之后，重量能够满足中端公路车的轻量化需求，不会给整车带来多余的负重。所有安装接口的尺寸都严格遵循行业通用标准，用户在后续组装整车时，可以直接搭配市售的标准公路车零部件，不需要对车架进行二次加工修改，大幅降低了组装的门槛和成本。结构设计时还考虑了长期使用的耐久性，所有管段连接的应力集中位置都做了适度的补强处理，在长期的周期性载荷作用下，不会出现焊缝开裂或者管段变形的问题，能够承受复杂路况下的长期使用考验。
