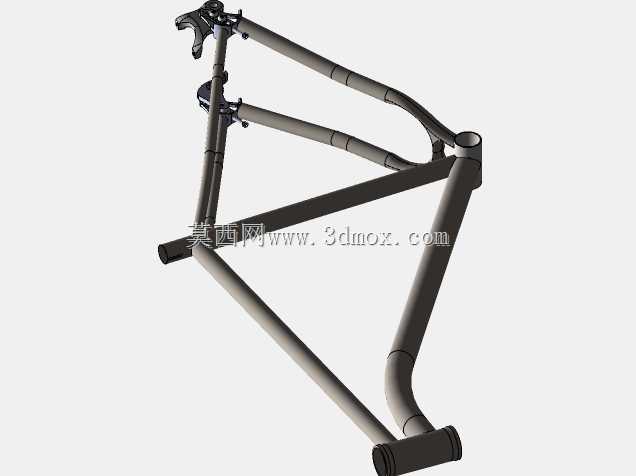

带滑动脱落结构硬尾山地自行车车架

　　这款硬尾山地自行车车架针对越野骑行场景做了定向结构优化，核心的滑动脱落结构是设计亮点，区别于传统快拆或者筒轴结构的尾勾设计，该结构可以在轮组拆装时通过滑动段的位移留出足够的拆装间隙，不需要额外撬动链条或者拉扯变速器，就能快速完成后轮的拆卸与安装，在野外骑行遇到爆胎、轮组故障需要维修时，能大幅缩短维修操作时间，降低复杂路况下的维修难度。从结构布局来看，车架采用经典的三角形受力架构，上管、下管、座管、后下叉、后上叉的管径做了差异化的壁厚设计，下管作为承受正面冲击的主要受力件，采用了变径椭圆管型，在头管位置做了局部加厚补强，应对越野路段前轮传递的冲击载荷，避免头管位置出现应力集中导致的车架开裂问题。

　　后三角部分的后下叉在尾端滑动结构的安装位做了铣平加工，保证滑动轨道的安装平面度，滑动副采用了限位卡槽设计，在轮组安装到位后可以通过锁紧结构实现刚性锁止，不会在骑行过程中出现位移松脱的问题，同时滑动行程经过精确计算，既保证轮组拆装时有足够的操作空间，又不会因为行程过长导致结构冗余增加车架重量。安装边界方面，头管采用标准的锥管规格，适配目前主流的山地车前叉舵管尺寸，不需要额外加装转换座；座管口径为通用山地车规格，兼容市面上绝大多数升降座管与普通座管的安装；五通位置采用压入式安装接口，宽度适配主流的山地车曲柄组安装尺寸，不需要对五通进行额外打磨加工；后叉开档尺寸匹配标准山地车轮组规格，碟刹安装座采用平装式标准接口，

　　适配主流的油压碟刹卡钳安装，安装孔位的同轴度公差控制在0.1mm以内，避免安装碟刹后出现蹭碟的问题。从实际使用场景来看，这款车架既可以用于日常的休闲山地骑行，也能满足中高强度的林道越野需求，滑动脱落结构的设计对于经常需要拆装轮组进行车辆运输、或者长距离越野骑行需要携带备用轮组的用户非常友好，不需要携带复杂的工具就能快速完成轮组更换。车架的走线设计采用了内走线布局，变速线管与刹车油管从车架头管位置进入车架内部，从后下叉与座管位置的出线口引出，既可以避免线管被泥水侵蚀延长线管使用寿命，也能让整车外观更加简洁，减少越野路段树枝等杂物勾挂线管的风险。在结构强度校核层面，各管材的焊接位置都做了平滑的焊道打磨处理，尤其是后三角与座管、

　　五通的连接位置，通过焊道补强分散应力，在大落差落地、侧向受力踩踏等极端工况下，应力分布均匀，不会出现局部应力超过管材屈服强度的问题。滑动结构的锁紧件采用了防松设计，在颠簸路面长期骑行也不会出现锁紧力下降的问题，滑动轨道表面做了硬质阳极氧化处理，耐磨性能优异，长期反复拆装轮组也不会出现轨道磨损导致的间隙过大问题。车架的几何角度经过优化，头管角度兼顾了爬坡时的踩踏效率与下坡时的操控稳定性，座管角度保证骑行时的发力传导直接，后下叉长度在保证过弯灵活性的同时，也兼顾了爬坡时的后轮抓地力，不会因为后下叉过长导致爬坡时后轮容易打滑，也不会因为后下叉过短导致下坡时操控过于灵敏增加操控难度。
