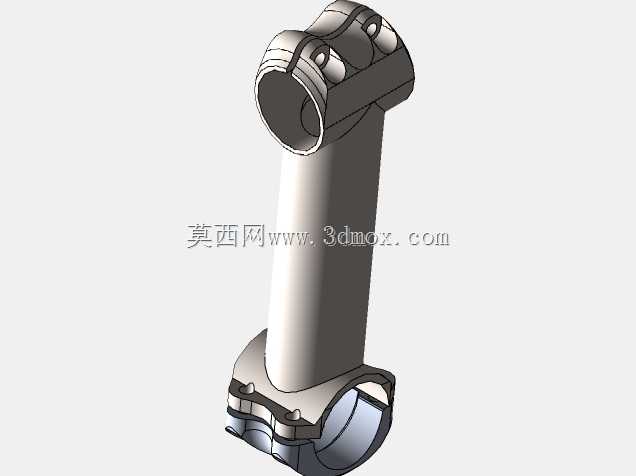

山地车无螺纹把立结构三维设计

　　日常山地车、公路车的骑行操控稳定性，很大程度上取决于把立的结构设计与安装精度，这款无螺纹自行车杆也就是骑行领域常说的无螺纹把立，是现代运动自行车转向系统里的核心传力构件，区别于老式有螺纹把立需要配合前叉立管螺纹锁固的结构，这类无螺纹结构依靠抱紧力实现把立与前叉上管、车把横的刚性连接，安装调整更便捷，也能更好适配现代碳纤维、铝合金前叉的无螺纹立管设计。

　　从实际使用场景来看，这类把立主要适配25.4mm或者31.8mm口径的标准车把横，下端抱紧结构对应常见的28.6mm无螺纹前叉上管，安装时不需要在立管上攻丝，只需要通过把立侧面的锁紧螺栓收紧抱紧豁口，就能实现与前叉上管的刚性固定，上端的双螺栓锁紧盖结构，在固定车把横的同时，还可以通过增减把立下方的垫圈数量，灵活调整车把的安装高度，适配不同身高、不同骑行姿势的用户需求，不管是平路通勤的休闲骑行，还是山地越野的颠簸路况，都能保证转向力的直接传递，不会出现把立打滑、转向虚位的问题。

　　设计这款结构的时候，首先要考虑的是受力工况：骑行过程中，车把受到的横向摆动力、颠簸路面带来的纵向冲击力，都会全部作用在把立的两个连接端，所以整体采用了变径的管状主体结构，主体管身做了适度的壁厚加厚，在保证整体刚性的前提下尽可能控制重量，两端的抱紧结构都设计了对称的锁紧豁口，避免单侧锁紧带来的应力集中问题，上端的车把固定座做了与车把弧度匹配的圆弧接触面，锁紧时可以让压盖与车把管壁完全贴合，不会出现局部应力过大压伤车把的情况，尤其是适配碳纤维车把的时候，这种全弧面接触的设计能大幅降低碳管开裂的风险。

　　安装边界方面，这款把立的主体长度覆盖常规的60mm到110mm区间，角度可以根据需求做0度、6度、17度的不同版本，下端抱紧环的轴向高度控制在40mm以内，不会过多占用前叉上管的预留长度，给用户调整垫圈堆叠高度留出足够空间，锁紧螺栓全部采用标准内六角规格，用户用常规的随车工具就能完成安装调整，不需要特殊的专用工装。另外在结构细节上，所有的棱边都做了圆角过渡处理，既避免了安装过程中划伤手部或者线管，也能减少应力集中带来的结构疲劳风险，抱紧豁口的宽度控制在2mm左右，既保证锁紧时有足够的收缩量抱紧管件，也不会因为豁口过大导致锁紧后结构出现形变间隙。

　　实际装车测试的时候，这类无螺纹把立相比老式螺纹把立，转向的响应速度更快，因为没有螺纹配合的间隙，转向力可以直接从前叉传递到车把，越野路面遇到颠簸的时候，也不会出现螺纹松动导致的把立偏转问题，日常维护也更简单，只需要定期检查锁紧螺栓的扭矩，保持在厂家推荐的扭矩范围内，就能长期稳定使用。另外这种结构的把立通用性很强，只要前叉上管口径、车把口径匹配，不管是山地车、公路车还是城市通勤车，都可以通用替换，用户可以根据自己的骑行习惯选择不同长度、不同角度的把立，来调整骑行时的前后重心位置，获得更舒适的操控体验。
