可调弯曲电机壳体结构设计方案

　　在井下钻探、地质勘探这类需要调整钻进轨迹的作业场景中，常规直筒式电机壳体无法适配弯曲导向的钻进需求，这类可调弯曲壳体正是为定向钻进类动力传输单元配套的核心承载结构，主要用于包覆内部动力输出组件，同时提供可调整的弯曲角度，配合钻具完成造斜、纠偏等轨迹控制动作，解决直筒壳体无法适配非直线钻进路径的问题。

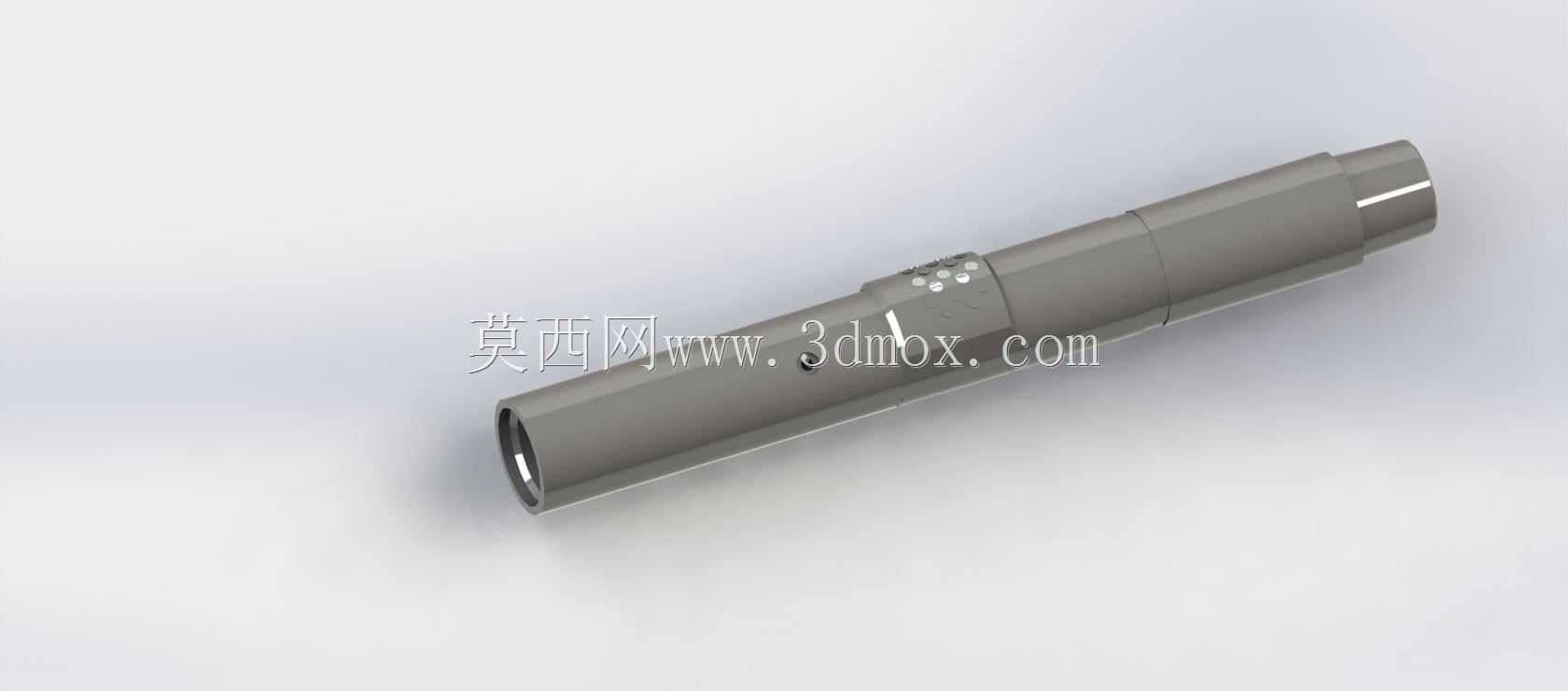

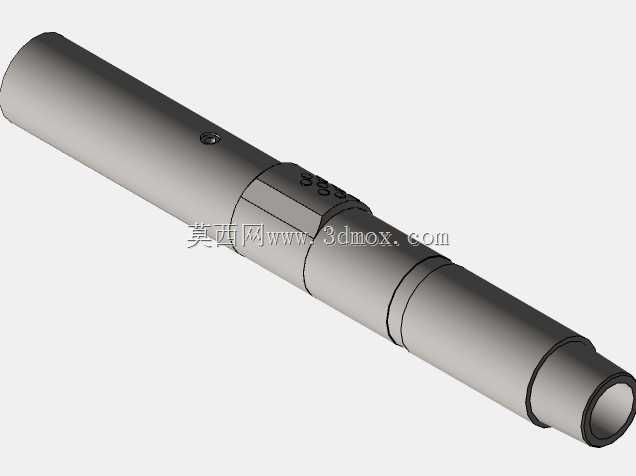

　　从功能特性来看，该壳体采用分段式铰接结构设计，中段设置角度调节锁紧机构，可根据作业需求调整壳体整体弯曲角度，调整到位后通过内置的锁紧结构固定角度，避免钻进过程中受载荷冲击出现角度偏移；壳体整体采用高强度合金结构钢的设计取向，外表面做耐磨防腐处理，能够适配井下泥浆、岩屑冲刷的恶劣工况，两端设置标准连接接口，可直接与同规格的钻具动力段、钻头连接段适配，无需额外加工转接结构。

　　设计过程中首先要考虑的是内部组件的安装边界，壳体内部通径需要完全容纳电机定子、转子以及传动轴组件，弯曲段的内部过渡圆角需要做平滑处理，避免传动轴在弯曲状态下转动时与壳体内壁发生剐蹭，同时要预留足够的密封件安装槽位，防止外部泥浆、岩屑进入壳体内部损坏动力组件；角度调节范围的设定参考了常规定向钻进的常用造斜率，覆盖0到3度的常用调整区间，每0.5度设置一个定位档位，调节时无需额外测量工具，通过档位卡槽即可快速定位到需要的弯曲角度，降低现场操作的复杂度。

　　外形尺寸方面，壳体整体外径与同规格常规直筒电机壳体保持一致，可直接适配原有钻具的通径要求，不会因为增加弯曲调节功能而增大整体外径，避免出现无法下入原有井孔的问题；弯曲段的铰接位置做了加厚处理，抵消弯曲状态下的应力集中问题，通过有限元仿真验证，在额定钻进扭矩和轴向压力载荷下，铰接位置的应力分布均匀，不会出现应力超限导致的结构断裂问题；壳体外表面设置有扳手卡位结构，现场安装拆卸时可使用常规管钳或专用扳手完成锁紧操作，无需定制特殊工装。

　　安装适配层面，该壳体的连接螺纹、密封端面尺寸均遵循行业通用标准，可直接替换同规格的常规直筒电机壳体，不需要对配套的钻具组件做任何修改，现场更换时仅需完成常规的螺纹连接和密封测试即可投入使用；弯曲角度调整操作可在地面完成，调整后锁紧结构具备防松设计，在长时间振动、冲击工况下不会出现角度移位，能够保证钻进轨迹的稳定性，减少反复调整角度的辅助作业时间，提升定向钻进的作业效率。

　　结构细节上，壳体的调节机构采用外置式锁紧销设计，锁紧销表面做硬化处理，抗剪切强度满足最大钻进扭矩下的载荷要求，销孔位置做了倒角导向，安装锁紧销时可快速对位，避免现场操作时出现销孔错位无法安装的问题；壳体内部的传动轴支撑位采用镶嵌式耐磨衬套设计，衬套磨损后可单独更换，不需要整体报废壳体，降低后期维护成本；外表面的耐磨层采用堆焊处理，耐磨层厚度控制在2mm左右，既保证足够的耐磨寿命，又不会因为堆焊层过厚导致壳体整体变形，影响内部组件的装配精度。
