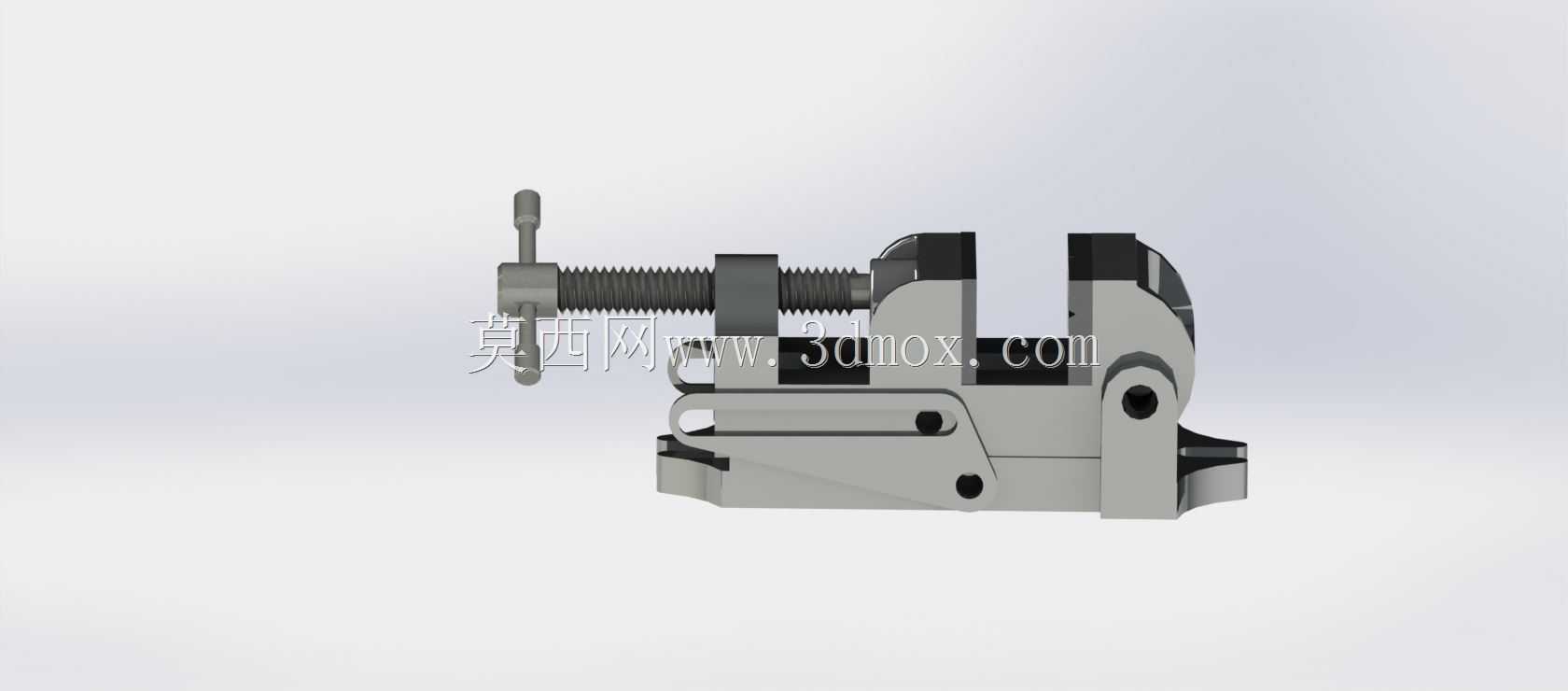

可倾式小角度精密手动台虎钳结构

　　在机加工小型精密零件的工序场景里，经常会遇到需要带小角度倾斜装夹的工件，比如小型通讯结构件的斜面钻孔、五金零件的斜向去毛刺、精密注塑件的斜位修配，这类加工如果用普通平口钳装夹，往往需要额外搭配角度垫铁，反复打表找正不仅耗费辅助工时，垫铁叠加后的装夹刚性也很难满足精加工的切削要求，这款可倾式小角度虎钳就是针对这类小角度倾斜装夹需求设计的手动夹持工装。

　　从功能特性来看，这款虎钳保留了传统螺杆式手动虎钳的大行程夹持优势，通过梯形螺杆传动带动活动钳身平移，钳口开合范围覆盖常规小型零件的夹持尺寸，钳口部位做了防滑齿形设计，夹持毛坯件时能提供足够的静摩擦力，避免切削过程中工件移位；核心的角度调节结构设置在钳体底座位置，通过铰接转轴配合锁紧机构实现小范围的角度倾斜调整，调整到位后通过侧面的锁紧螺栓完成角度锁止，不需要额外搭配角度垫块就能直接实现工件的倾斜装夹，省去了反复找正角度的辅助时间。底座部分设置了标准的台钳安装槽，可直接固定在常规钳工台、钻床工作台或者小型铣床的工作面上，安装孔位的间距匹配通用工装的安装尺寸，不需要额外加工转接板就能完成固定。

　　设计思路上，这款虎钳没有追求大角度的倾斜范围，而是把结构优化的重点放在小角度调节的精度和锁止后的刚性上，毕竟日常加工场景里90%以上的倾斜装夹需求都集中在0到15度的小角度区间，过大的角度调节范围反而会增加铰接部位的结构间隙，降低装夹刚性。整体结构采用分体式装配设计，活动钳身、固定钳身、角度底座、传动螺杆几个核心部件都可以单独拆卸，日常维护时可以快速清理螺杆缝隙里的切屑和油污，钳口磨损后也可以单独更换钳口板，不需要整体报废虎钳。传动螺杆的尾部设置了可拆卸的摇把，转动摇把时的力臂长度经过匹配，手动夹持时不需要借助加力杆就能达到足够的夹持力，同时也避免夹持力过大导致薄壁工件被夹变形。

　　从安装边界和外形尺寸来看，这款虎钳的整体轮廓尺寸适配小型工作台的安装空间，钳身最大宽度不超过常规小型台钻的工作台面宽度，角度调节到最大倾斜位置时，钳身的最高点不会和钻床主轴、铣床刀具的运动路径发生干涉，底座的安装槽为长圆孔设计，安装时可以在小范围内调整虎钳的固定位置，适配不同工作台的T型槽间距。钳身的活动部位做了限位设计，螺杆旋到最大行程位置时活动钳身不会从钳体上脱落，避免日常使用时零件掉落丢失。角度调节部位设置了简易的刻度线，调整角度时可以直接通过刻度线读取倾斜角度，配合百分表校正就能快速达到需要的装夹角度，对于角度公差要求在0.1度以内的精加工工序，也可以通过打表微调满足精度要求。

　　实际使用场景中，这款虎钳除了用于机加工工序的工件装夹，也可以适配钳工装配、样品打样、手工作业等场景的小角度夹持需求，比如小型电子结构件的斜向粘接、五金零件的斜面打磨、3D打印零件的斜向支撑去除，都可以通过调整虎钳的倾斜角度把加工面调整到水平或者垂直的作业位置，降低作业时的操作难度。相比普通固定角度的虎钳，这款带小角度调节功能的虎钳不需要频繁更换装夹工装，一台就能覆盖常规小角度倾斜装夹的绝大多数需求，对于小型加工车间、样板制作间、学校实训车间这类加工品类杂、批量小的场景，能有效减少工装储备数量，降低工装采购成本。结构设计上所有的受力部位都做了加厚处理，角度锁止螺栓的位置设置在钳体两侧，锁止时受力均匀，不会出现单侧锁止导致的角度偏移，夹持工件进行铣削、钻削等带冲击的加工工序时，钳身不会出现晃动或者角度移位，能满足精加工的刚性要求。
