钢制通讯设备缓冲支撑固定支架

　　在通讯终端设备的内部结构设计中，这类钢制缓冲支架的应用场景十分明确，主要承担内部功能模块的承载与震动缓冲作用，常见于手持通讯设备、便携通讯终端的内部装配环节，用来固定核心功能组件，抵消设备在跌落、日常磕碰、移动运输过程中产生的瞬时冲击力，避免内部精密元器件受冲击出现引脚脱焊、接触不良、位移错位等故障。从实际使用需求出发，这类支架的设计首先要平衡结构强度与轻量化的矛盾，作为内置安装构件，其安装边界完全受限于设备内部的预留空间，整体轮廓采用圆角过渡的类椭圆扁平结构，最大外轮廓尺寸适配设备内部的安装仓空间，厚度控制在不挤占其他元器件布局的范围内，安装时可通过周圈的镂空孔位配合卡扣或者微型螺丝完成定位，不需要额外设计复杂的安装基座，

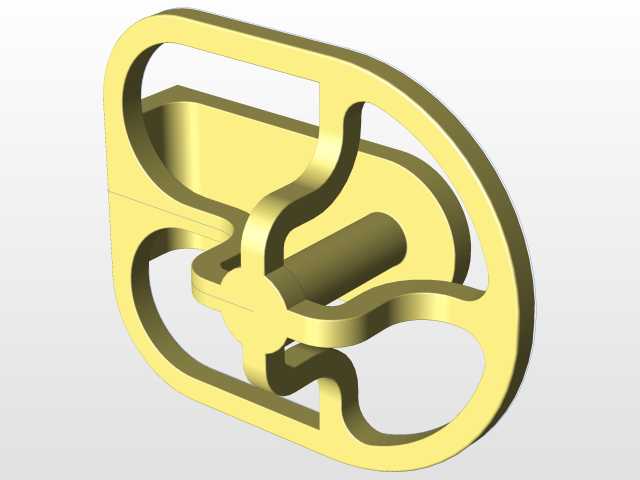

　　能直接卡入预设的安装位，装配效率较高。结构设计上，中间的柱状凸起是核心的承载定位柱，直接抵接在需要缓冲的功能模块背面，周圈的环形框架通过多道加强筋与中心定位柱连接，筋位的厚度经过反复校核，既保证足够的支撑刚性，不会在常规冲击下出现塑性变形，又能通过筋位的微量弹性形变吸收冲击能量，周圈开设的三个镂空区域一方面是为了减轻构件自身重量，降低设备整体负重，另一方面也为内部的排线、相邻元器件的凸起结构预留了避让空间，避免装配时出现结构干涉。从选材角度看，采用钢制材质是综合考量了成本与性能的结果，钢材的抗疲劳性能优异，能承受长期反复的微小形变而不出现断裂，表面做氧化处理后具备不错的抗锈蚀能力，适配通讯设备内部可能出现的凝露、

　　温湿度变化等使用环境。设计过程中需要重点校核几个核心参数：首先是中心定位柱的突出高度，必须严格匹配被支撑模块与壳体之间的间隙，过高会导致模块装配后顶起壳体出现装配缝隙，过低则无法起到有效支撑缓冲的作用；其次是周圈安装位的位置度公差，要和设备中框上的定位点位完全匹配，公差控制在零点几毫米级别，避免装配时出现卡扣无法卡入、螺丝孔错位的问题；再者是筋位的受力角度，所有连接筋都采用圆弧过渡，避免应力集中，在受到垂直方向的冲击力时，受力能均匀分散到整个环形框架上，不会出现局部应力过大导致的断裂问题。实际使用中，这类支架不需要单独做维护，一旦设备出现跌落情况，支架会首先通过自身的微量形变吸收大部分冲击能量，保护内部的电路板、电池等核心部件，

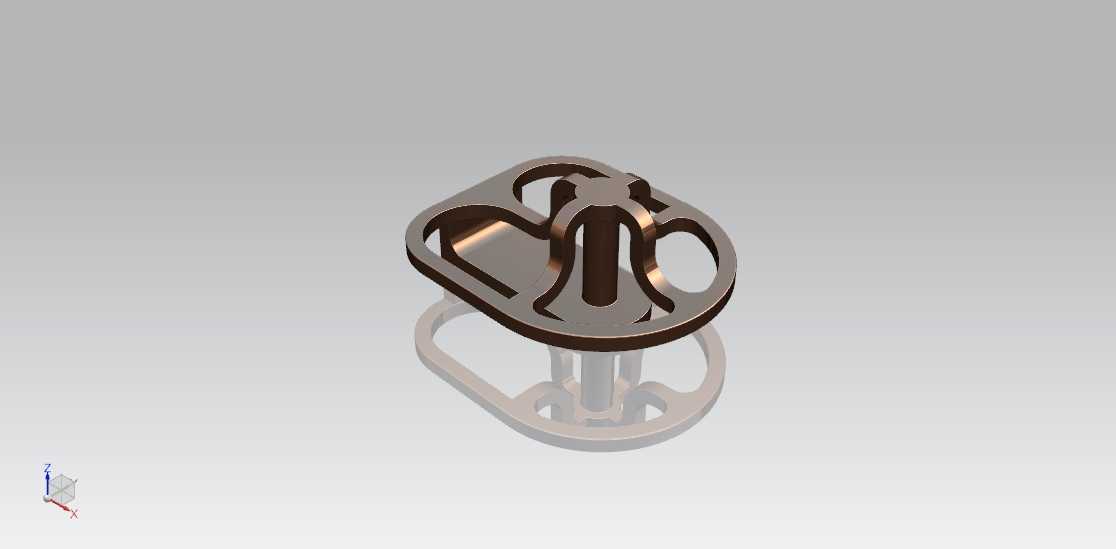

　　相比普通的硬质塑料支架，钢制支架的抗冲击冗余量更大，在同等厚度下能承受更大的瞬时冲击力，同时不会出现低温环境下材质变脆易断裂的问题，适配不同地域的使用环境。在三维建模过程中，这类构件需要重点处理圆角过渡的细节，所有的棱边都要做倒圆角处理，一方面是避免生产过程中出现锐边划伤装配人员、划破内部排线的问题，另一方面也能消除建模过程中的应力集中奇点，方便后续做有限元受力分析时得到更准确的结果。建模时还要注意拔模角度的设置，因为这类钢制构件多采用粉末冶金或者冲压成型工艺制作，合理的拔模角度能保证生产时顺利脱模，降低生产不良率，安装面的平面度也要做严格要求，保证装配后和被支撑面完全贴合，不会出现局部悬空导致的支撑失效问题。
