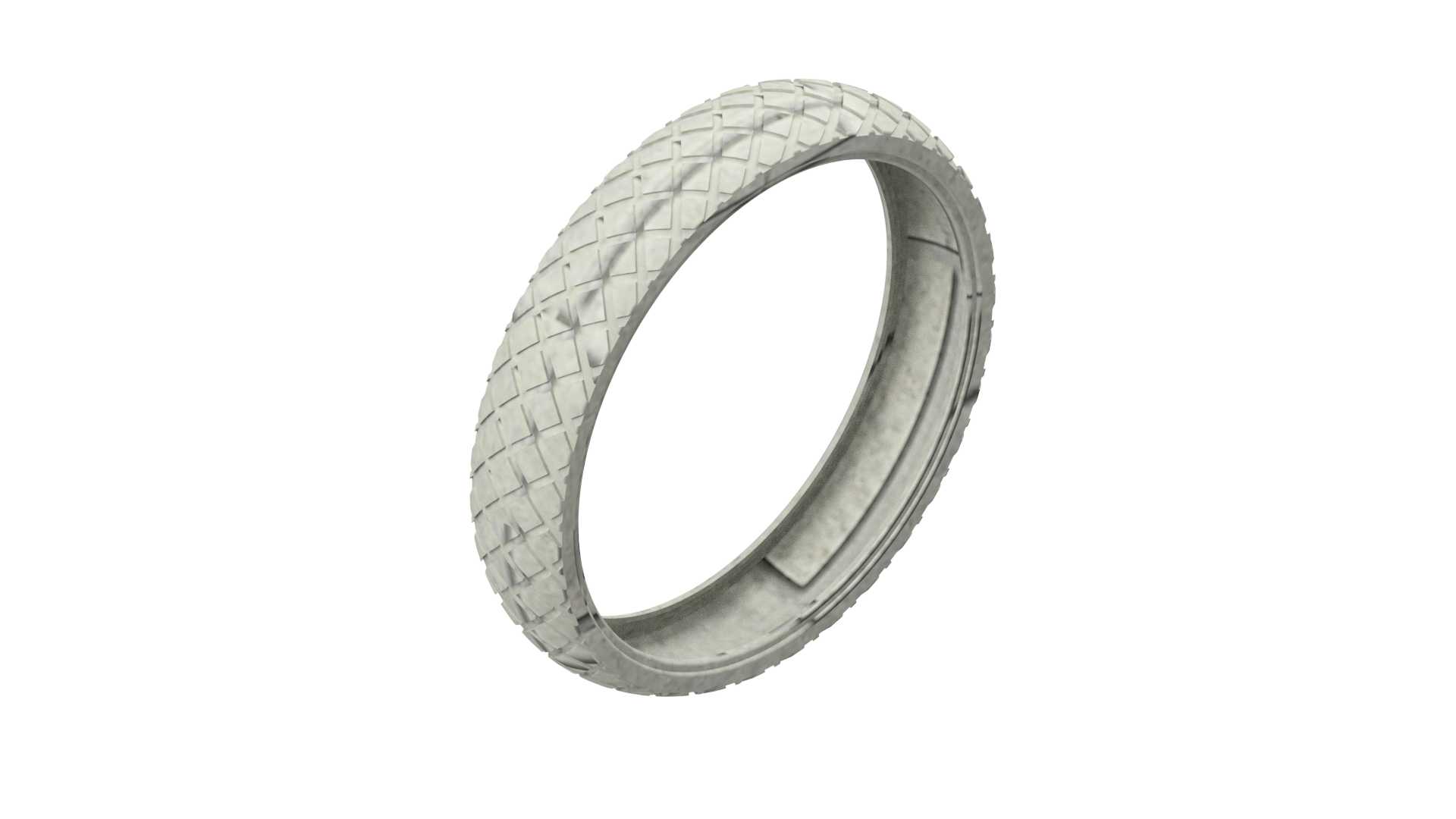

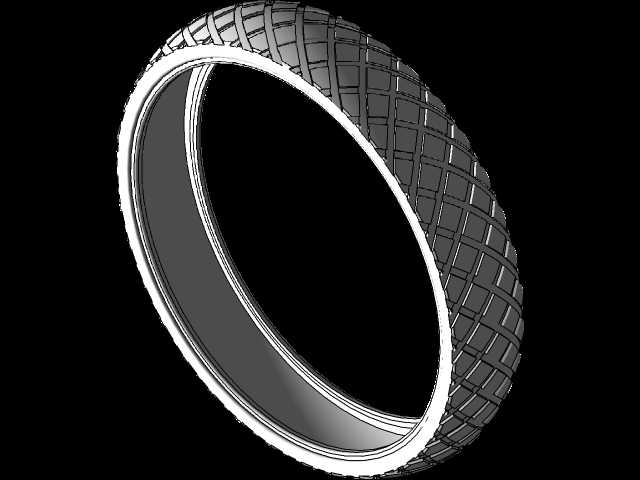

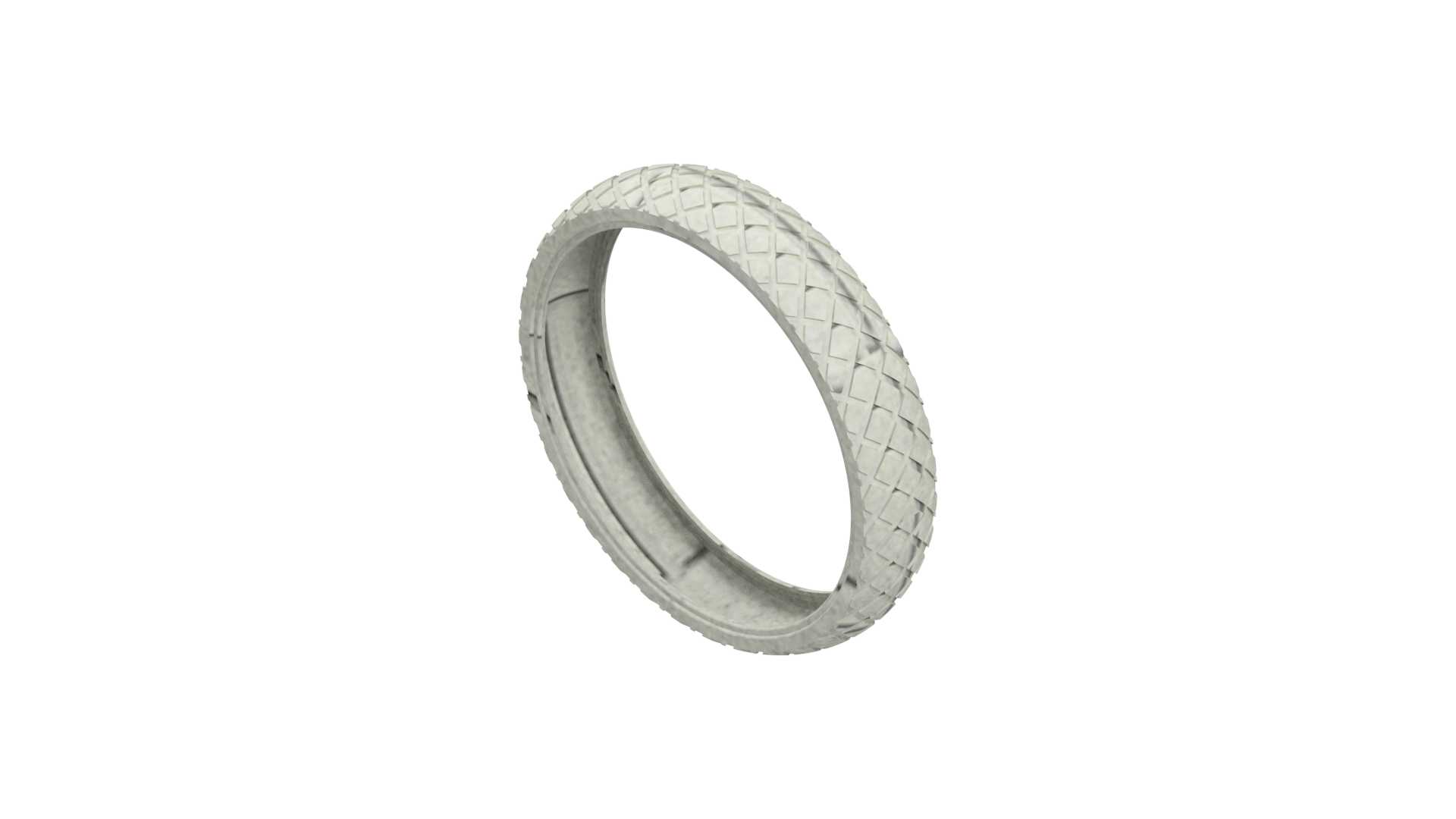

编织纹理防滑橡胶轮胎三维结构设计

　　在小型轮式行走设备的结构设计中，轮胎作为直接接触地面的核心承载部件，其结构合理性直接决定设备的通过性、运行稳定性与使用寿命，本次设计的编织纹理轮胎，主要面向小型巡检机器人、室内服务设备、轻型代步工具的轮组配套需求，适配铺装路面、轻度非铺装路面的行走场景。从实际使用场景出发，这类小型轮式设备往往需要在室内瓷砖、木地板，室外柏油、砖石路面等多种地面条件下运行，既需要足够的抓地力避免行走打滑，又要控制轮胎自身重量，降低行走驱动电机的负载，同时还要兼顾运行静音性，避免硬质胎面在室内地面产生过大噪音。设计过程中首先确定轮胎的环形基础结构，整体为等截面环形回转体，内圈设置与轮毂配合的定位止口，止口位置预留均匀分布的卡接槽，

　　可直接卡入轮毂的定位凸台，不需要额外粘接即可实现周向固定，避免轮胎运行过程中与轮毂发生相对滑转，内圈与轮毂的配合面设置微小过盈量，装配时通过橡胶自身的弹性变形压入轮毂，装配后可保证同轴度误差控制在合理范围内，避免轮组转动时出现径向跳动。胎面的编织纹理是本次设计的核心结构，区别于传统的块状防滑纹、纵向排水纹，交错编织的纹理结构可以在各个方向上提供均匀的抓附力，不管是设备直行、转向还是斜向受力，胎面都能有足够的纹理边缘与地面接触产生摩擦力，不会出现某一方向防滑性能不足的问题；同时编织纹理的沟槽深度控制在合理范围，既可以容纳少量地面浮尘、细小砂石，避免胎面与地面之间形成杂质夹层导致打滑，又不会因为沟槽过深导致胎面刚性不足，

　　在承载时出现过度形变影响行走精度。胎体的壁厚采用渐变设计，与轮毂配合的内圈位置壁厚更大，保证装配位置的结构强度，避免长期装配应力导致内圈开裂；胎面位置壁厚适当减薄，保留足够的弹性变形空间，在经过微小路面凸起时可以通过胎面自身形变吸收震动，减少震动传递到设备主体，降低设备内部精密元器件受震动影响的概率。从安装边界来看，轮胎的轴向宽度、内圈配合直径、外圈最大直径都严格匹配对应规格的轮毂尺寸，安装时不需要额外修改轮毂结构，可直接替换同尺寸的光面轮胎，胎面的最大外径不会超出轮组的设计包络，不会与设备的轮舱、挡泥结构发生运动干涉。在结构细节处理上，胎体的所有转角位置都做了圆弧过渡，避免应力集中导致橡胶件在反复形变过程中出现开裂，

　　纹理的凸起边缘也做了微小圆角处理，既可以减少胎面运行过程中的磨损，也能避免尖锐边缘刮伤室内地面。这类轮胎在实际应用中，不需要额外配置充气结构，属于实心橡胶轮胎范畴，不存在爆胎、漏气的风险，维护成本极低，非常适合无人值守的巡检设备、长期运行的服务类设备使用，设计过程中也充分考虑了模具脱模的可行性，纹理结构的拔模角度控制在合理范围，不会出现倒扣结构导致生产时脱模困难，适合小规模批量生产配套。
