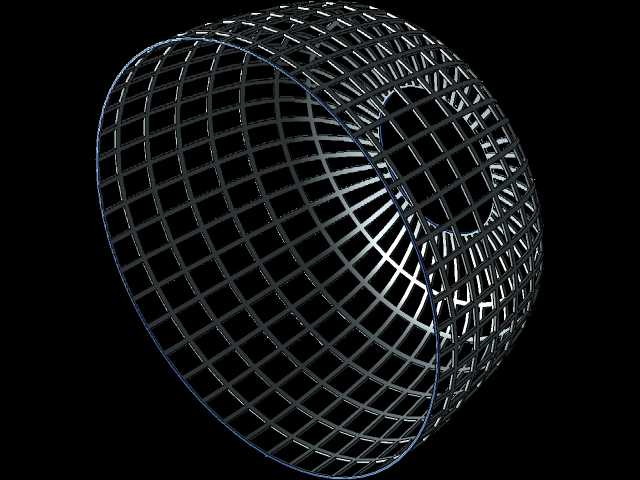

镂空网格结构钢丝收纳篮三维结构

　　日常生产与民用场景里，这类镂空钢丝篮的应用覆盖范围极广，小到桌面零散零件收纳、生产工位的小型工件周转，大到食品加工环节的物料沥水、工业清洗工序的工件承载，都能看到这类结构的身影。不同于实体板材制作的容器，钢丝拼接的镂空结构首先解决了密闭容器的通风、沥水需求，在清洗工序中，冲洗液可以完全无阻碍穿过网格缝隙，不会在容器底部积液残留，盛放带切削液的机加工小零件时，残留的切削液能顺着网格间隙快速滴落，避免工件长时间浸泡在废液中产生锈蚀；在需要通风存放的场景，比如盛放需要晾干的塑胶件、清洗后的五金配件，镂空结构能让空气在容器内外自由流通，大幅缩短物料晾干的等待周期。

　　从结构设计逻辑来看，这款钢丝篮采用了环形收口配合鼓形腔体的造型，篮口位置做了加粗钢丝的卷边加固，整个篮体的钢丝排布采用经纬交叉的焊接结构，纵向钢丝沿篮体的弧度轮廓均匀排布，横向钢丝以不同直径的环形圈等距固定在纵向钢丝外侧，每一个交叉节点都做了焊接固定，避免钢丝受力后出现移位、散架的问题。鼓形的腔体设计并非单纯为了造型美观，中部外扩的轮廓能让盛放的物料自然向腔体中部聚拢，不会在搬运过程中因为倾斜从篮口滑出，同时弧形的侧壁没有直角弯折的应力集中点，在承受竖向载荷时，应力能顺着弧形钢丝均匀分散到整个篮体结构，不会出现直角位置钢丝断裂的问题。

　　做结构设计时需要重点关注几个安装与使用的边界尺寸，首先是篮口的直径尺寸，这个尺寸直接决定了配套使用的篮盖、吊装提手的适配性，如果是用于自动化清洗线的配套篮具，篮口直径需要和清洗设备的上料工位定位卡槽完全匹配，偏差超过2mm就会出现上料卡滞的问题；其次是篮底的平面度，整个篮体放置在平面工作台或者输送线辊道上时，篮底的接触钢丝需要处于同一水平面，平面度公差要控制在1mm以内，否则放置时会出现晃动，输送过程中容易出现卡滞、倾翻的问题；再者是网格的间隙尺寸，这个参数完全匹配使用场景的需求，盛放细小螺丝、电子引脚这类小零件时，网格间隙要控制在最小工件尺寸的三分之二以下，避免工件从网格缝隙漏出，而用于沥水、通风场景时，在保证结构强度的前提下可以适当放大网格间隙，提升沥水通风效率。

　　实际选型使用时，还要考虑钢丝的线径匹配，盛放重量在5kg以内的轻型物料时，采用1.5-2mm线径的冷拔钢丝即可满足强度需求，盛放10kg以上的重型机加工零件时，需要将钢丝线径提升到3-4mm，同时在篮体外侧增加环形加强筋，避免满载搬运时篮体出现变形。篮口的卷边结构除了加固作用，还能避免钢丝断口外露划伤操作人员，所有钢丝的截断端面都需要做磨平处理，不能留有尖锐的毛刺，在食品加工场景使用时，还需要在焊接完成后做整体电解抛光处理，避免钢丝缝隙残留物料残渣滋生细菌。不同于一体冲压的金属容器，这种钢丝焊接结构的自重更轻，同等容积下重量只有实体金属容器的五分之一左右，操作人员手动搬运时的负荷更低，同时镂空结构在清洗设备内不会阻挡喷淋水流，清洗效率比实体篮具提升40%以上，在超声波清洗场景中，镂空结构不会阻隔超声波的传导，能保证腔体内所有位置的工件都能得到均匀的清洗效果。

　　建模过程中需要注意每一根钢丝的弧度拟合，纵向钢丝的弧度要完全贴合鼓形轮廓的曲率，不能出现折线弯折的问题，否则焊接后会出现局部凸起，既影响外观平整度，也容易在使用过程中刮碰到其他物件；横向环形钢丝的圆度公差需要控制在0.5mm以内，和纵向钢丝交叉时要保证完全贴合，不能出现虚接的间隙，否则焊接后节点强度不足，受力时容易开焊。如果需要配套堆叠使用，还要在篮底设计定位凸台，和下方篮体的篮口位置做嵌套配合，堆叠时不会出现滑移倾倒，多层堆叠存放时能大幅节省仓储空间。
