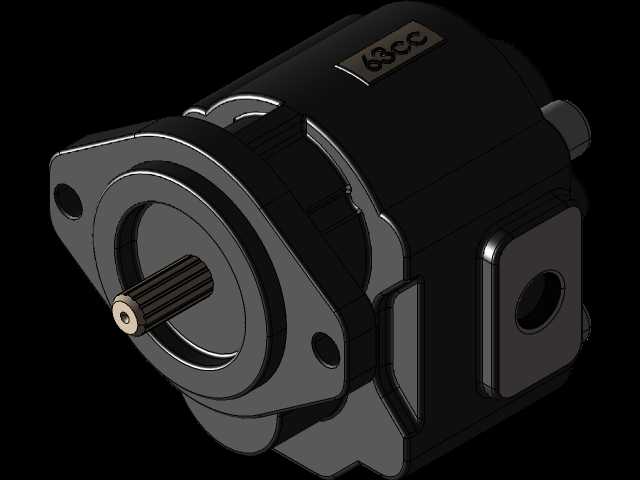

KBFPD系列63cc排量液压齿轮油泵结构

　　这款63cc排量的液压齿轮泵，是开式液压系统中常见的动力输出元件，日常在工程机械、农用装备、小型工业液压站的配套场景中出镜率极高，同结构衍生的40cc、50cc排量款可覆盖不同流量需求的主机配套，能在额定转速区间内为系统提供稳定的压力油输出，适配矿物型液压油作为工作介质。从结构设计逻辑来看，这款泵采用了三片式壳体布局，前端盖集成了安装法兰与输入轴密封结构，中间泵体容纳一对啮合的渐开线圆柱齿轮，后端盖设置进、出油口流道，这种结构的优势在于加工工艺性好，齿轮与壳体的配合间隙可通过选配侧板实现精准控制，能有效降低内泄漏，提升容积效率。输入轴采用花键结构，可与主机动力输出端的花键套直接配合，相比平键连接能承受更大的扭矩冲击，

　　适合工程机械这类负载波动较大的工况；前端的菱形安装法兰带两个定位安装孔，安装时可快速与主机的泵支架定位止口配合，保证输入轴与动力输出轴的同轴度，避免偏载造成的轴封过早磨损。进油口设置在泵体侧方的大口径法兰位置，大通径设计可降低进油阻力，避免高转速工况下出现吸空、气蚀问题，出油口位置与进油口呈垂直布局，方便不同主机的管路布置，壳体上的泄油通道可将齿轮端面泄漏的油液引导回进油腔，无需单独外接泄油管，简化了主机的管路设计。建模过程中，齿轮的齿形参数按照标准渐开线圆柱齿轮参数构建，齿侧间隙控制在常规液压齿轮泵的合理区间，能直观呈现齿轮啮合过程中的容腔变化——即轮齿脱开啮合的一侧容腔增大形成吸油腔，轮齿进入啮合的一侧容腔减小形成压油腔，

　　这也是外啮合齿轮泵的核心工作原理。壳体的外形做了加强筋结构处理，在不增加过多壁厚的前提下提升了壳体的承压能力，可满足中低压液压系统的工作压力需求，表面的安装凸台、密封槽结构都按照实际加工尺寸还原，密封槽的宽度、深度适配常用的O型密封圈规格，装配后可有效防止油液外漏。从安装边界来看，这款泵的轴向总长、法兰安装尺寸、轴伸长度都符合行业通用的安装互换尺寸，同排量的同类型齿轮泵可直接替换安装，无需改动主机的安装支架与管路接口，在设备维修替换时便利性很高。实际选型应用中，需要注意泵的旋向与主机动力输出旋向匹配，进油管路的通径不能小于泵的进油口通径，吸油高度控制在允许范围内，避免吸油不足造成的泵早期磨损；这款泵的轴承采用滑动轴承结构，

　　依靠泵内泄漏的压力油实现润滑，可在连续运转工况下保持稳定的工作状态，适合长时间连续作业的设备配套。建模时对所有配合面的公差带做了对应还原，比如齿轮端面与侧板的配合间隙、轴颈与轴承的配合间隙，这些细节直接影响泵的实际工作性能，间隙过大会造成容积效率下降，压力上不去，间隙过小则会出现齿轮转动卡滞、磨损加剧的问题。另外泵体上的标识区域做了凹陷处理，可用于压制排量、型号、旋向等标识信息，方便生产过程中的型号区分与售后识别。
