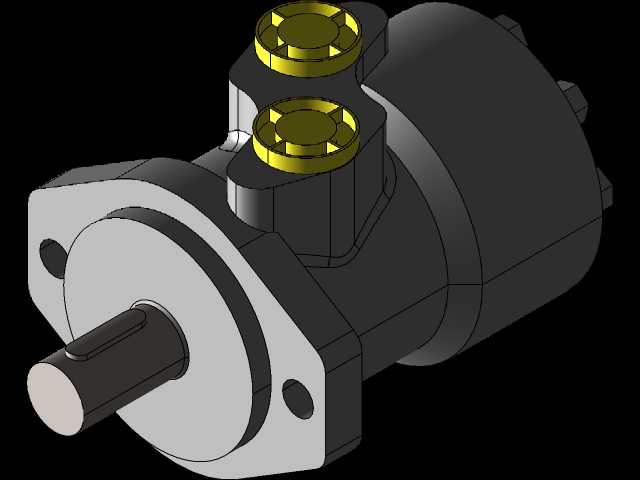

BMP80摆线液压马达结构三维建模

　　在中小扭矩液压传动场景里，这类轴配流摆线液压马达的应用覆盖度非常高，从农用机具的回转驱动、小型工程机械的行走机构，到轻工设备的卷绕传动、环卫车辆的作业机构，都能见到同结构产品的身影。做这个模型的时候，最先要锚定的是安装接口的边界尺寸，毕竟这类马达大多是替换式选型，前端法兰的安装孔位、止口直径、输出轴的轴径与键槽规格，直接决定了模型能不能对接现有设备的安装位，建模时先把输出轴段的长度、轴端倒角、平键槽的深度与宽度按实际配合公差做出来，再反推前端法兰的安装孔分布圆直径，两个法兰安装孔的位置要和止口保持同轴度，避免安装时出现螺栓别劲、轴系不同心的问题。

　　从功能结构上看，这款马达采用轴配流结构，顶部两个油口分别为进油与回油接口，建模时特意还原了油口的内螺纹深度与接口凸台的加强筋结构，实际应用中这两个位置要承受持续的液压脉动压力，凸台根部的圆角如果做小了，长期受交变载荷容易出现应力开裂，所以建模时在油口凸台和阀体的衔接处留了足够的过渡圆角，和实物的铸造工艺特征保持一致。输出轴端的骨架油封安装位也做了精准还原，油封槽的宽度、深度以及轴面的粗糙度对应结构都做了简化表达，方便后续做密封结构选型参考的时候，能直接从模型里提取尺寸。

　　建模过程中没有做过度的工艺细节简化，比如阀体外壳的铸造拔模斜度、端盖连接螺栓的沉孔位置、尾部泄油口的凸台结构都按1:1的比例还原，很多工程师选型时容易忽略泄油口的安装空间，要是模型里省略了这个结构，后续做管路布置的时候很容易出现泄油管和周边结构干涉的问题。转子副的部分虽然做了外观封装，但外壳的外形尺寸完全匹配实际BMP80系列的排量对应的壳体大小，不会出现外形尺寸失真导致的整机布置偏差。

　　实际选型应用中，这类马达的优势是转速区间宽、低速稳定性好，在10-500转的转速区间里能保持平稳的扭矩输出，不会出现明显的爬行现象，所以很多小型绞车、输送带驱动、农机的旋耕提升机构都偏好选用这个系列的产品。建模时特意核对了马达的总长、最大外径、油口的中心高尺寸，这些尺寸是做整机布置时最核心的安装边界，比如油口中心高决定了液压管路的最小弯曲半径，马达总长决定了安装位需要预留的轴向空间，输出轴的伸出长度决定了和联轴器或者传动轮的配合长度，这些关键尺寸在模型里都没有做夸张的艺术化修改，完全贴合实物的安装尺寸链。

　　从设计思路上来说，这类摆线马达的结构非常成熟，建模的时候不需要做结构创新，核心是还原各个配合面的尺寸关系、安装接口的形位公差对应特征，比如前端法兰的止口和输出轴的同轴度、两个油口的相对位置角度、安装螺栓孔的角向定位，这些特征如果出现偏差，模型就失去了工程参考价值。很多新手做这类液压元件模型的时候，容易把注意力放在内部转子的齿形细节上，反而忽略了外部安装接口的尺寸准确性，实际上对于设备选型和整机布置的工程师来说，内部结构只要外形匹配即可，外部的安装边界、接口位置才是决定模型能不能用的核心。另外，马达外壳的散热筋结构也做了还原，实际工作中这类马达的壳体表面散热筋能增加和空气的接触面积，降低连续工作时的油温升高速率，建模时保留这个结构，也能方便后续做热仿真分析的时候提取准确的散热面积参数。

　　在不同的应用场景里，这款马达的安装方式也有区别，比如卧式安装的时候要注意泄油口的位置要朝上，保证壳体内部的泄漏油能充满油封位置，避免油封出现干磨，建模时把泄油口的位置按标准出厂方位做了定位，方便工程师在装配时直接调整马达的角向位置，匹配不同安装姿态的需求。输出轴的负载端要承受径向力，所以轴伸端的轴承安装位对应的壳体凸台厚度也做了准确还原，这个位置的刚度直接决定了马达能承受的最大径向负载，要是模型里把这个凸台做薄了，后续做机架强度校核的时候就会出现计算偏差。
