卧式10L储水洗手罐体结构设计

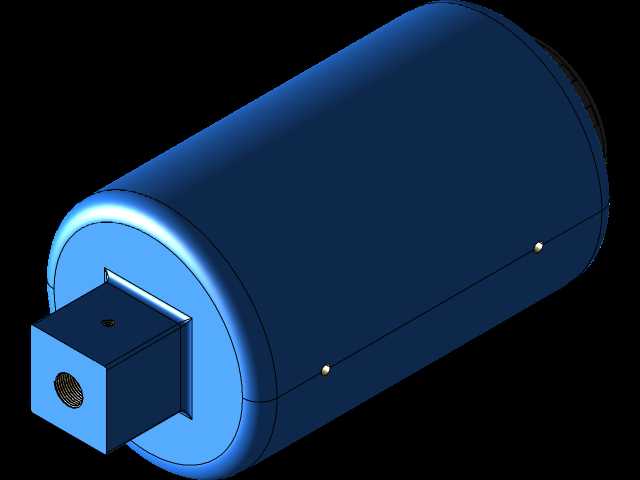

　　这款卧式10L容量的储水洗手罐体，主要适配移动作业场景下的无外接水源手部清洁需求，常见于野外工程作业站点、临时施工营地、户外运维值守点、小型移动服务舱室等场景，作为集成式洗手单元的核心储水承压部件使用，可独立搭配手动按压出水阀、小型微型供水泵组成完整洗手装置，也可嵌入到整体式卫生洁具模块中配套交付。从结构设计逻辑来看，整体采用卧式圆柱筒体布局，相比同容量立式罐体，卧式布置的重心更低，在移动载体搭载、临时台面放置时的抗倾覆性能更优，筒体两端采用圆弧旋压封边结构，相比平端盖结构能承受更高的内部静水压力，减少长期储水带来的端盖变形渗漏风险，筒体侧壁预留的两个固定点位，可配合卡箍或螺栓支架将罐体固定在安装基面，适配不同安装角度的固定需求，

　　避免车辆移动、设备搬运过程中罐体移位磕碰。罐体端部集成的方形出水连接座是整个结构的设计重点，连接座与筒体端盖采用一体化衔接结构，减少了额外拼接带来的渗漏隐患，连接座中心开设内螺纹出水通道，可直接对接标准规格的出水龙头或者按压式出水阀，方形的连接座外形可以在安装阀门时提供可靠的扳手夹持面，无需额外在筒体上增加防转结构，就能避免阀门旋紧时整个连接座跟转损伤密封面。在安装边界设计上，筒体的外径尺寸控制适配常规小型卫生舱室的预留安装空间，端部连接座的伸出长度经过匹配计算，不会因为伸出过长导致安装后阀门突出舱壁过多，也不会因为伸出过短导致管路对接操作空间不足，筒体整体的壁厚取值兼顾了结构强度与轻量化需求，采用常规卫生级非金属或金属材质加工时，

　　既能承受日常储水的静压，也能耐受常规户外环境的温度变化带来的热胀冷缩影响，不会因为温差导致罐体开裂。从实际使用的功能特性来看，10L的储水容量刚好满足单人单日常规洗手清洁的用水量需求，不会因为容量过大导致罐体整体重量过高、搬运加注困难，也不会因为容量过小需要频繁加注清水，卧式筒体的内部最低点与出水通道的衔接位置做了导流斜面设计，可保证罐内剩余水体能够完全排出，避免长期积水残留形成污垢沉积，减少日常清洁维护的工作量。在建模过程中，结构的衔接处全部做了圆角过渡处理，既避免了尖锐边角在安装搬运过程中划伤操作人员，也能减少应力集中点，提升罐体整体的抗冲击性能，即使在搬运过程中发生轻微磕碰，圆角结构也能分散冲击力，降低罐体破损的概率。

　　这类小型储水罐体的设计，往往容易被忽略安装适配性与使用维护的细节，这款结构在设计时充分考虑了不同场景下的安装兼容性，侧壁的固定点位间距采用通用化尺寸设计，既可以适配壁挂式安装支架，也可以适配台面放置的固定底座，出水连接座的螺纹规格采用通用民用管路标准，不需要定制特殊转接头就能对接市面上常规的出水配件，大幅降低了后续配件更换的成本，对于做移动卫生设备、户外作业配套设施的结构设计人员来说，该模型的结构参数可直接作为同类型产品设计的参考基准，根据实际使用场景调整容量、安装点位位置即可快速衍生出不同规格的系列化产品，缩短同类产品的开发建模周期。
