七齿法兰式70mm传动短轴结构设计

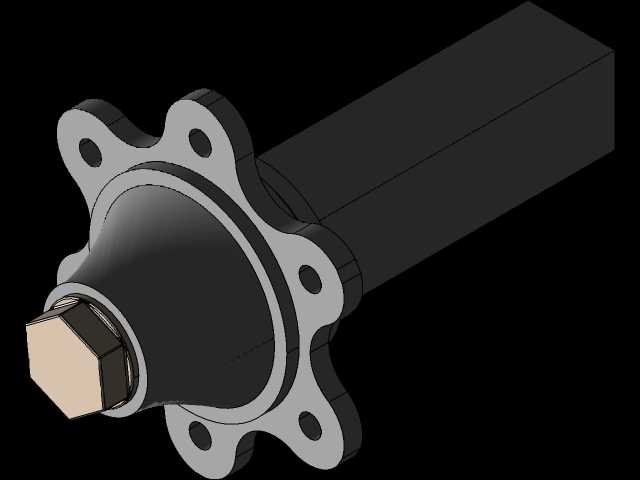

　　在重载行走机构、小型工程机械轮边传动、非道路移动设备的动力输出端，这类带七孔安装法兰的短轴是承担扭矩传递、轮体定位的核心受力零件，日常选型和建模过程中，很多工程师容易忽略安装边界的干涉问题，导致后期装配时法兰面贴合不严、轴端锁紧螺母与周边护板产生刮擦。从结构来看，该短轴的法兰端采用七孔均布设计，区别于常规的六孔、八孔法兰，这种奇数孔布局在承受交变径向载荷时，能避免螺栓孔连线与载荷方向长期重合导致的应力集中，适配轮辋、轮毂连接时的载荷分布特性，轴身采用等截面方轴结构，相比花键轴加工难度更低，传递扭矩时的接触面积更大，不会出现花键齿面压溃的问题，适合中低转速、大扭矩的传动场景。轴端的六角锁紧结构是设计时的重点考量，

　　预留的螺母安装空间刚好适配标准加厚六角螺母，锁紧后螺母端面与轴肩的距离控制在合理范围，既不会因为轴端过长导致螺母锁紧后多余轴段突出刮碰端盖，也不会因为轴端过短导致螺母啮合圈数不足，出现松脱风险。法兰根部的圆弧过渡是应力释放的关键结构，很多新手建模时会直接做直角衔接，实际热处理和载荷测试中，直角位置的应力集中系数会达到圆弧过渡的3倍以上，很容易在交变载荷下出现根部断裂，该结构的过渡圆弧半径匹配轴径比例，在不影响法兰面贴合面积的前提下，最大化降低应力集中风险。安装边界方面，法兰外径到轴身的距离刚好适配常规轮辋的安装止口，七孔的孔位公差按照H7级精度设计，装配时螺栓能顺利穿入，同时保证连接后的同轴度，

　　轴身的方截面尺寸与配套的传动套方孔采用间隙配合，装配时不需要额外修配，就能实现扭矩的平稳传递，轴端的倒角设计方便螺母导入，也能避免装配时轴端毛刺刮伤螺母螺纹。实际应用中，这类短轴常配套在小型装载机的轮边、仓储电动托盘车的驱动轮、园林机械的行走轮位置，相比长轴结构，70mm的轴向长度能大幅压缩轮边的安装空间，让整机的轮距设计更紧凑，同时短轴的刚性更好，承受侧向冲击时的形变更小，不会出现长轴常见的弯曲变形问题。建模过程中需要注意，法兰面的平面度公差要控制在0.05mm以内，保证装配时法兰与连接件完全贴合，不会出现局部间隙导致的螺栓受力不均，方轴的四个棱边要做微小倒钝处理，避免热处理时棱边出现淬火裂纹，

　　同时装配时也能更顺畅地插入配套的传动方孔。轴端的螺纹段长度要匹配锁紧螺母的厚度，预留1-2个螺距的余量即可，过长的螺纹段不仅浪费加工成本，还容易在运行过程中堆积泥沙，导致后期拆卸维护困难。另外，法兰上的七个安装孔要做沉孔设计，让螺栓头完全沉入沉孔内，避免螺栓头突出法兰面，影响轮辋的安装贴合，沉孔的深度要匹配标准螺栓的头部高度，保证螺栓锁紧后头部不高出法兰平面。这类短轴的材质一般选用40Cr调质处理，表面硬度达到HB220-250，既能保证芯部的韧性，承受冲击载荷，又能让表面有足够的耐磨性，应对长期传动的磨损问题，法兰面和轴身的同轴度公差控制在0.03mm以内，避免装配后出现轮体偏摆，导致轮胎异常磨损、传动异响等问题。在做虚拟装配验证时，要重点检查法兰转动时与周边桥壳、护板的间隙，最小间隙要控制在5mm以上，避免设备运行过程中因零部件形变、震动导致的刮碰，方轴与传动套的配合间隙控制在0.1-0.2mm之间，既保证装配顺畅，又不会因为间隙过大导致传动时产生冲击噪音，加速零部件磨损。
