单件卡扣式管路快接密封结构设计

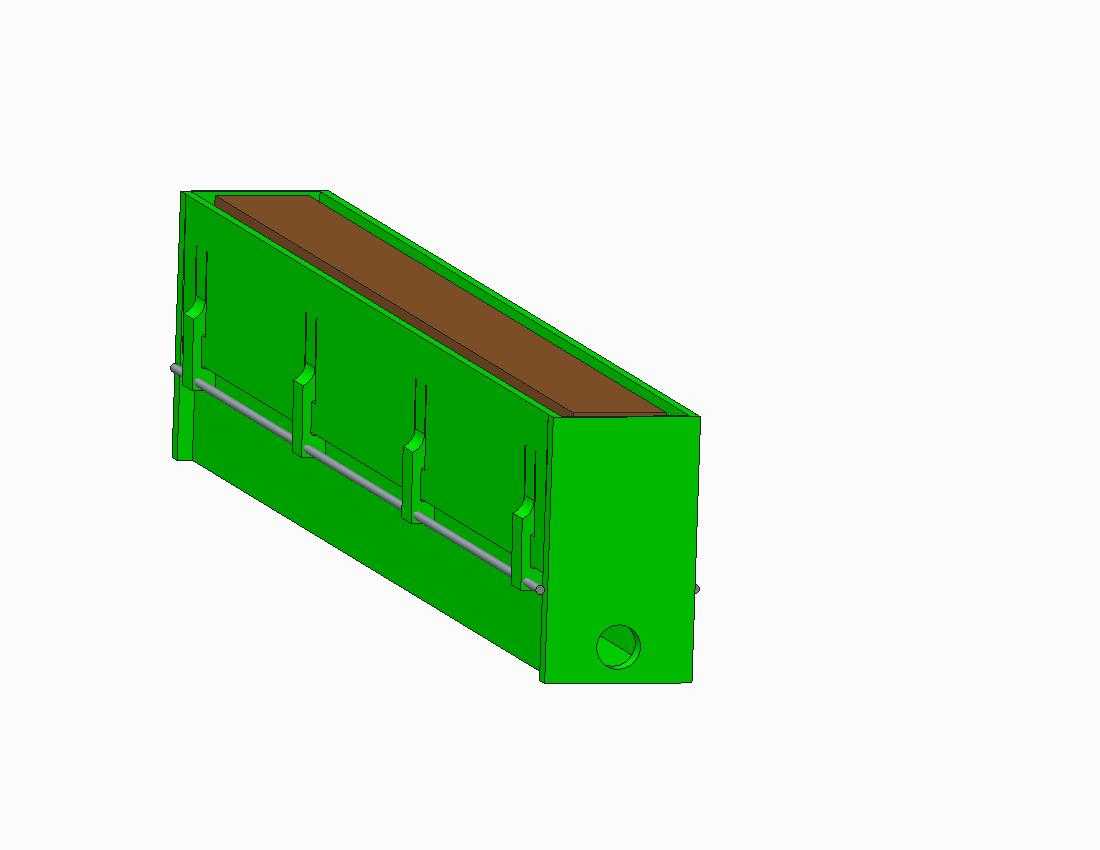

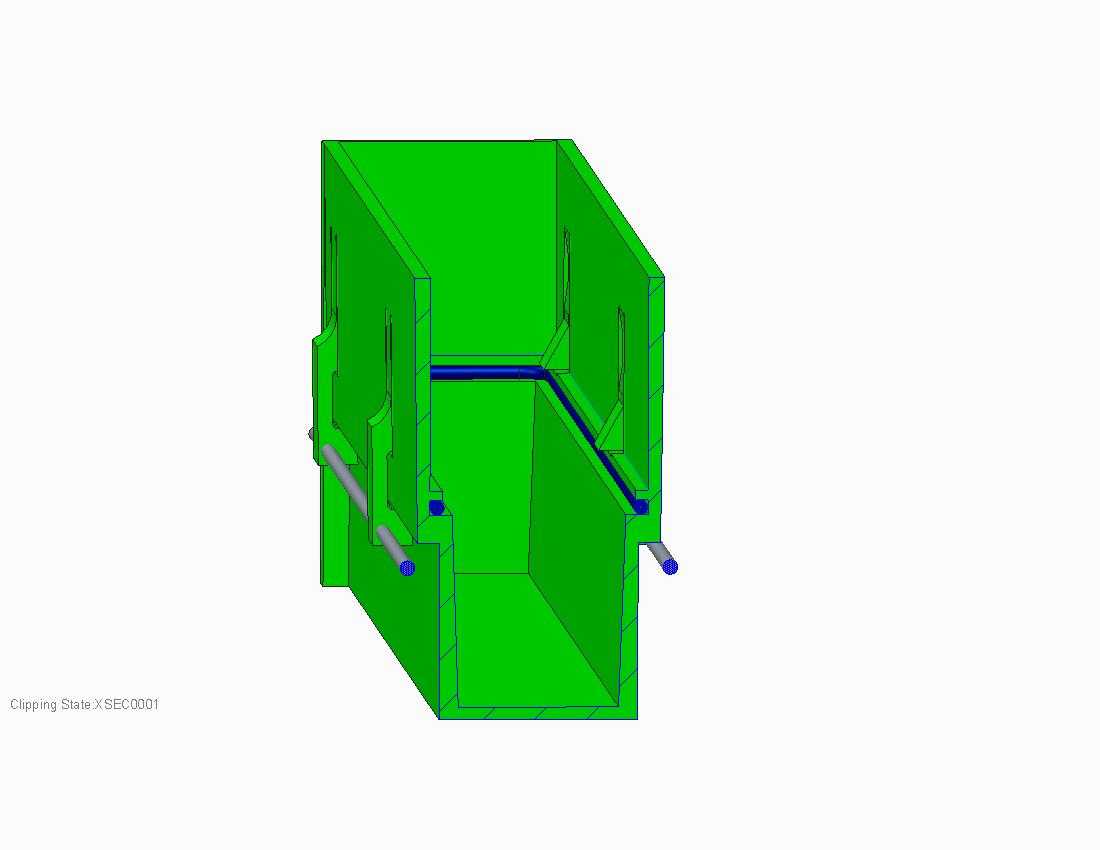

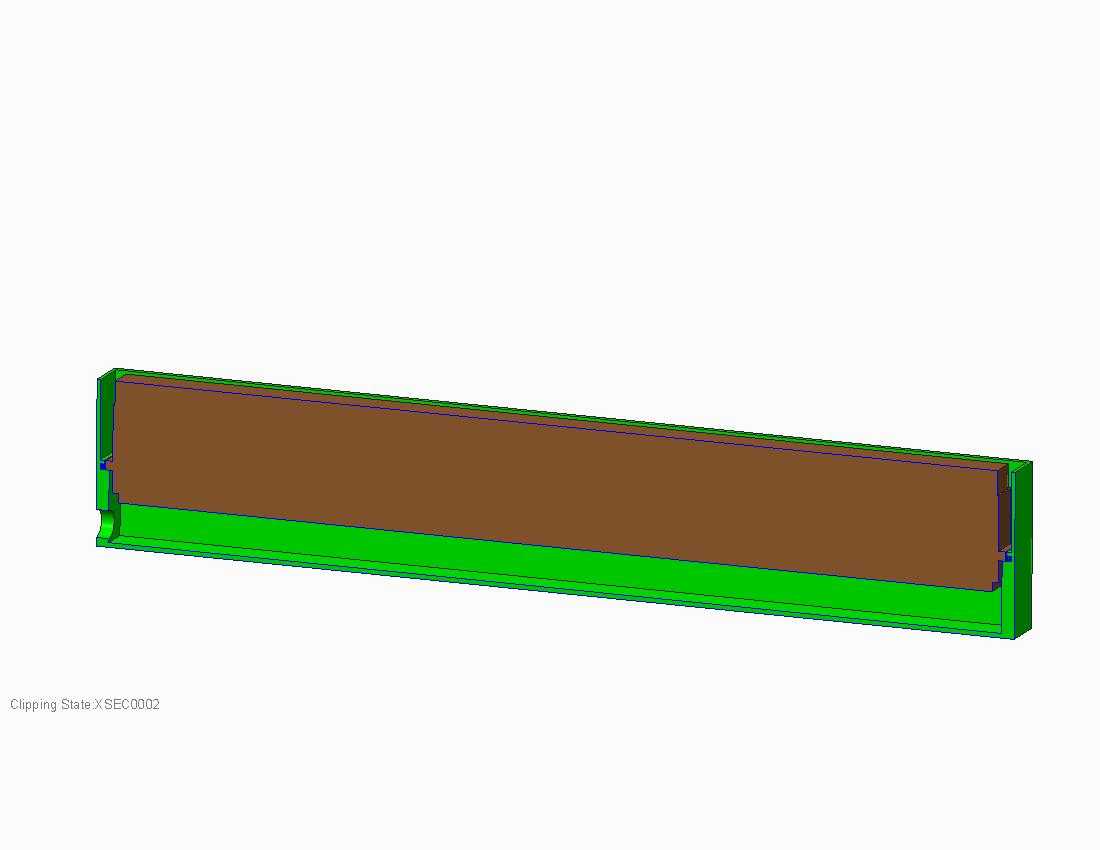

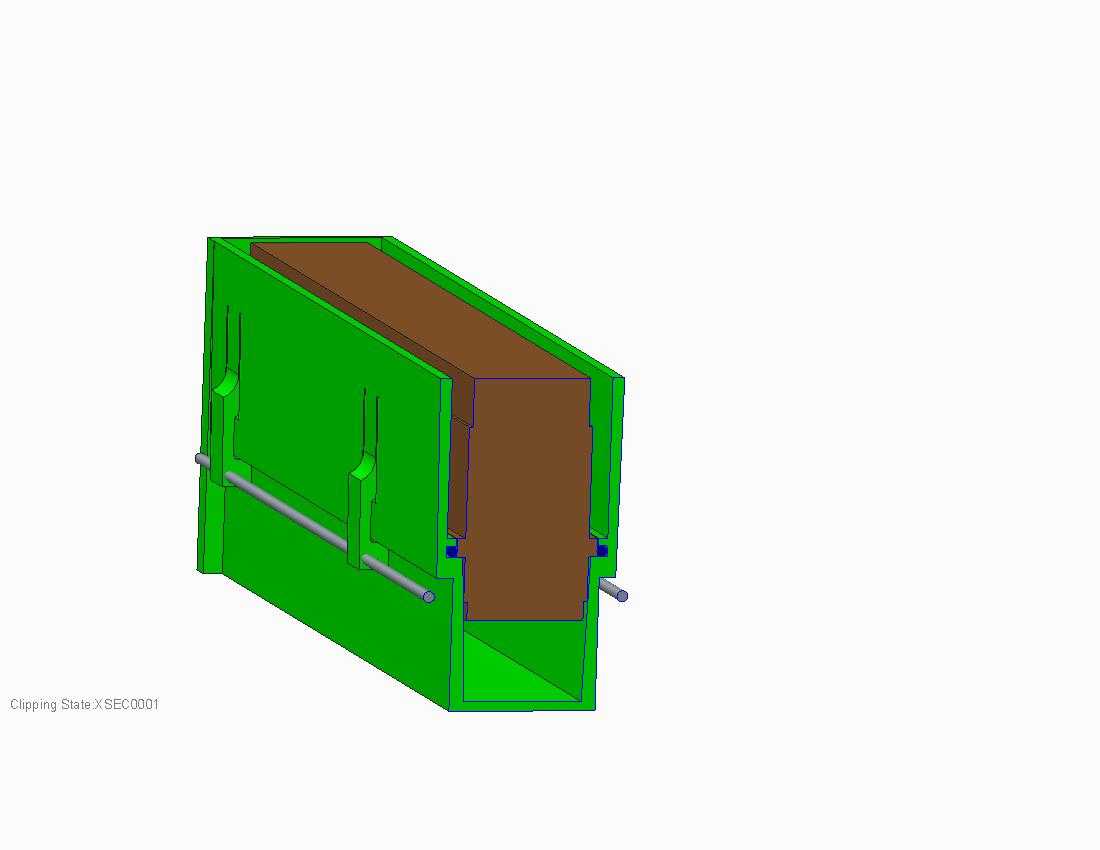

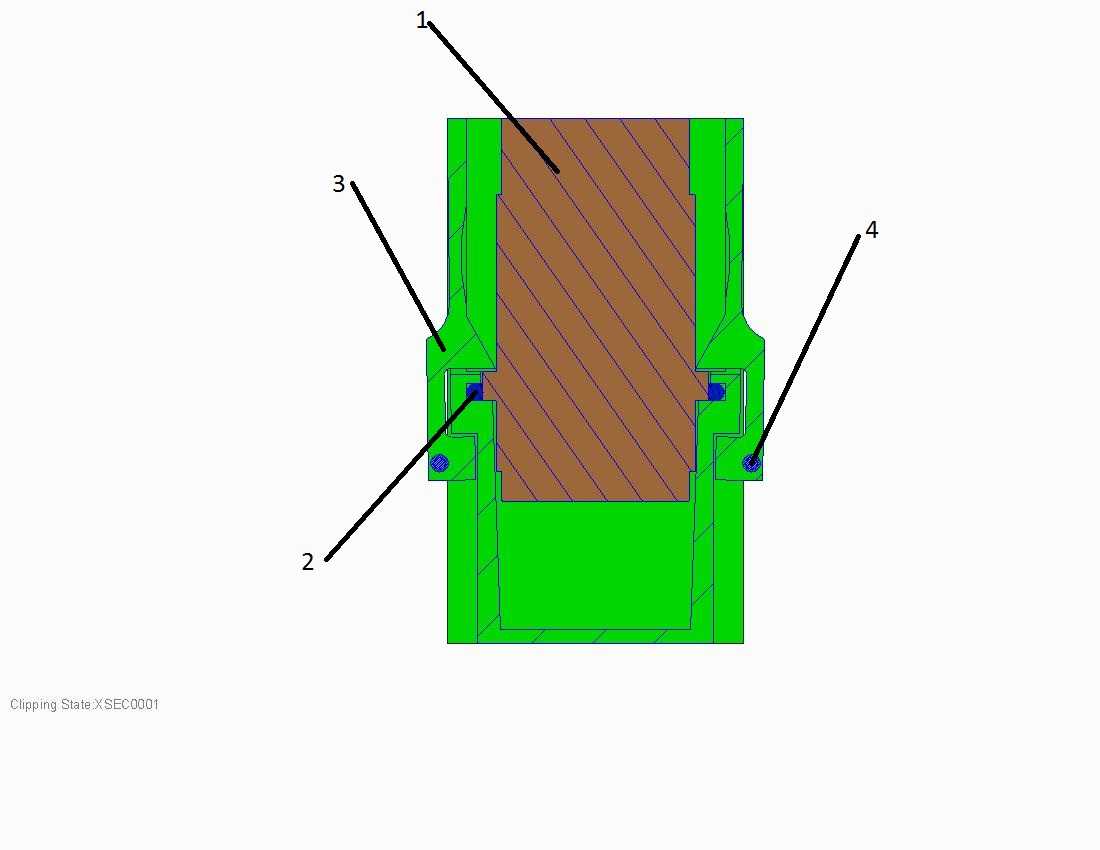

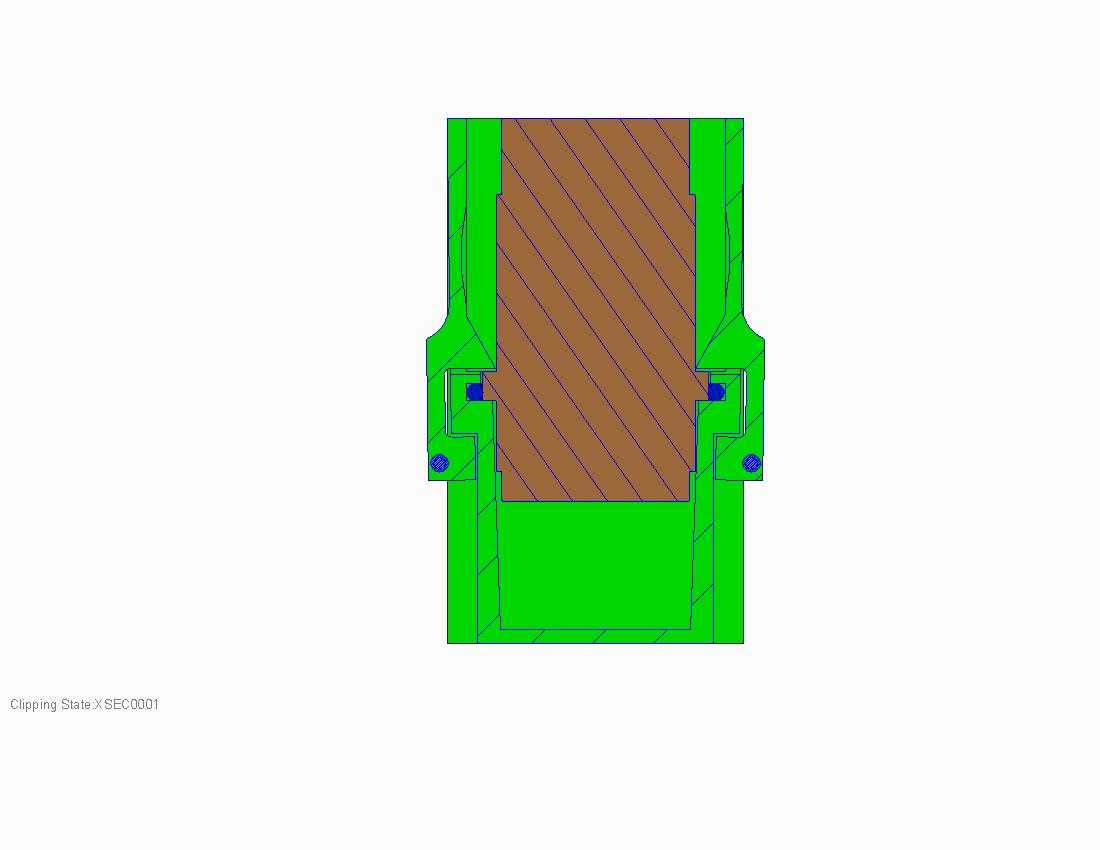

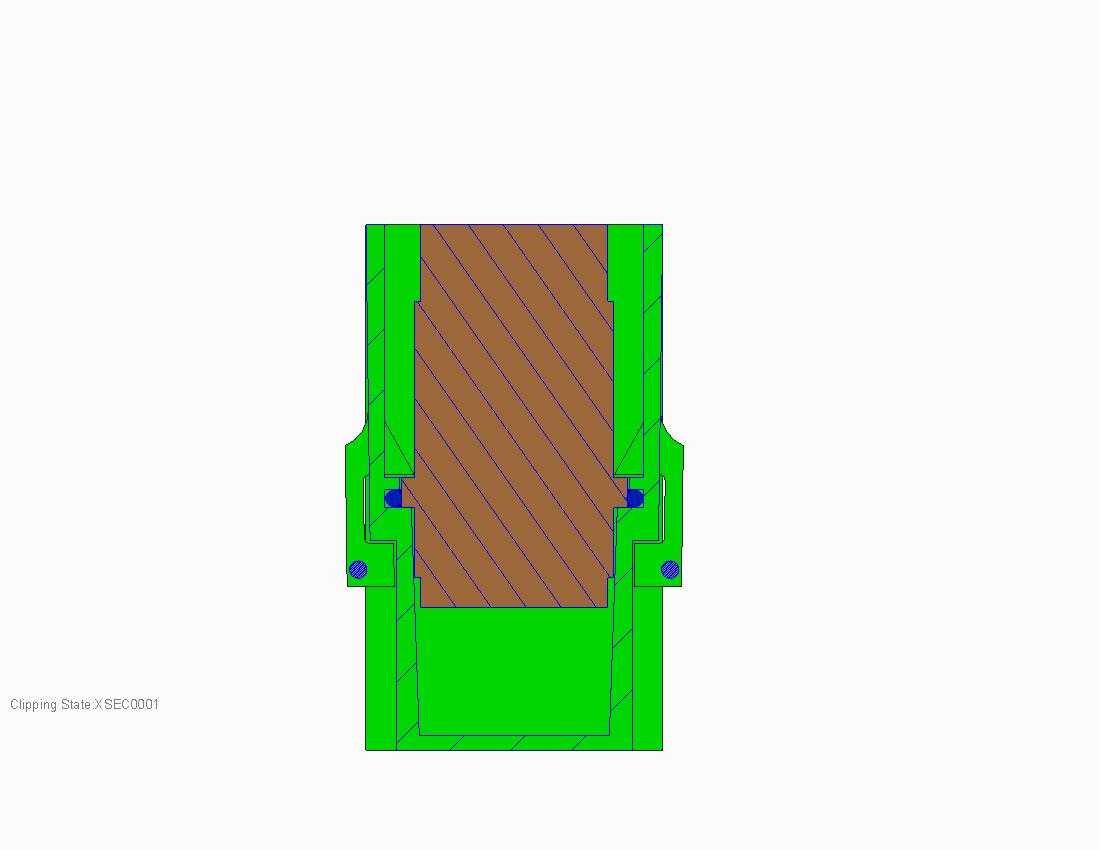

　　日常做流体管路配套结构设计时，经常会碰到需要频繁拆装、同时要保证密封可靠性的连接场景，比如通讯基站冷却管路、小型气动控制回路、便携设备的流体输送接口这类位置，传统的螺纹连接需要工具配合，拆装效率低，拧接力矩控制不当还容易损伤密封件，普通的快插结构要么需要额外的锁紧配件，要么长期使用后卡扣疲劳容易松脱，密封失效漏液的问题在现场运维时特别头疼。这款卡扣式快接结构的设计，就是针对这类痛点做的优化，在原有成熟快接的安装尺寸基础上做了功能迭代，没有改动原有接口的安装边界，能直接替换同规格的旧款接头，不用重新调整配套管路的布局，这点在存量设备改造的时候优势很明显，不用重新走管、不用改安装孔位，现场替换的工作量能减一大半。从截面结构能看出来，整个接头的锁紧靠一体成型的卡扣结构实现，不需要额外的卡箍、锁销这类零散配件，安装的时候只要把对接端插到位，卡扣就会自动卡入对接件的卡槽内，不需要额外操作就能实现轴向锁紧，拆卸的时候只要按压卡扣的解锁位置，就能直接拔出对接端，单手就能完成操作，在狭小的设备舱内部作业时，这种操作便利性比需要双手操作或者用工具的接头好太多。密封结构采用的是双O形圈径向密封的方案，O形圈安装在接头内壁的密封槽内，槽的尺寸按照O形圈的压缩量标准设计，保证装配后O形圈的径向压缩率在合理区间，既不会因为压缩量太大导致装配阻力过大、O形圈被剪切损伤，也不会因为压缩量不足导致密封失效，接头内腔做了平滑的过渡设计，没有突兀的台阶或者锐角，

　　流体通过的时候不会产生明显的流阻，也不容易在死角位置残留介质，对于输送冷却剂、低压气体这类介质的场景，流道的平滑设计能减少压力损失，提升输送效率。设计的时候特意保留了原有快接的外形安装尺寸，接头的外径、插入深度、卡扣的卡接位置都和旧款完全一致，之前已经安装了旧款接头的设备，不需要做任何结构改动就能直接替换，对于设备迭代来说，不用重新开模做配套的管路固定件，也不用重新验证安装空间，能大幅缩短产品升级的周期。卡扣的结构做了加强处理，卡扣的根部做了圆角过渡，避免长期反复拆装的时候应力集中导致卡扣断裂，卡扣的卡合面做了小角度的导向斜面，装配的时候能顺着斜面滑入卡槽，不会出现卡滞或者顶坏密封件的情况，解锁位置的按压面做了防滑的纹理设计，手上沾有少量油污或者冷却液的时候也能顺利按压解锁，不会打滑。密封槽的位置做了定位凸台，O形圈装入之后不会在装配过程中被移位，避免装配时O形圈被挤脱出密封槽导致密封失效，接头的外壁做了防滑的筋位，插拔的时候方便施力，不会因为外壁太滑导致插不到位。在实际应用场景里，这类快接结构特别适合需要经常拆装维护的管路位置，比如通讯设备的液冷系统管路，日常维护的时候需要频繁插拔接头更换滤芯或者检修部件，用这种卡扣式快接，不需要带扳手等工具，运维人员徒手就能完成拆装，能大幅缩短维护时间，而且因为密封结构是内置的，不会因为外部磕碰损伤密封件，在户外基站这类环境比较复杂的场景下，可靠性比外露密封的接头更高。做三维建模的时候，

　　这个结构的卡扣部分要重点做拔模分析，因为是一体注塑成型的结构，卡扣的活动位置要预留足够的变形空间，保证注塑成型后卡扣有足够的弹性变形量，不会因为脱模变形导致卡接力不足，密封槽的尺寸要严格按照O形圈的线径来设计，槽的深度、宽度、倒角都要符合密封件的安装要求，避免O形圈装配后出现扭曲或者挤出的问题。安装边界方面，接头的轴向安装长度和旧款保持一致，对接端的插入深度公差控制在±0.1mm，保证插到位之后卡扣刚好卡入卡槽，不会出现插不到位导致密封失效或者插过位顶坏内部结构的问题，接头的最大外径和旧款一致，配套的管路固定夹、过孔尺寸都不需要调整，直接沿用之前的配套件就行，这点对于供应链来说也很友好，不用新增配套件的采购品类，能减少库存压力。

　　和市面上常见的快接结构比，这款结构没有额外的活动配件，整个接头除了两个O形圈之外是一体成型的，零件数量少，装配的时候只需要把两个O形圈套入密封槽就行，装配工序简单，不容易出现漏装零件的问题，长期使用的时候也不会因为零散零件脱落导致故障，可靠性更高。在低压流体输送的场景下，这种结构的密封性能完全能满足使用要求，工作压力在1MPa以内的时候，O形圈的密封能保证无泄漏，卡扣的锁紧力能承受管路内的压力冲击，不会因为压力波动导致接头脱开，对于通讯液冷、小型气动系统、便携检测设备的流体管路这类场景，这个结构的实用性很强，既兼顾了拆装的便利性，又保证了密封的可靠性，同时兼容旧款的安装尺寸，不管是新设备设计还是旧设备改造都很适用。
