适配6s规格可更换式密封按扣结构

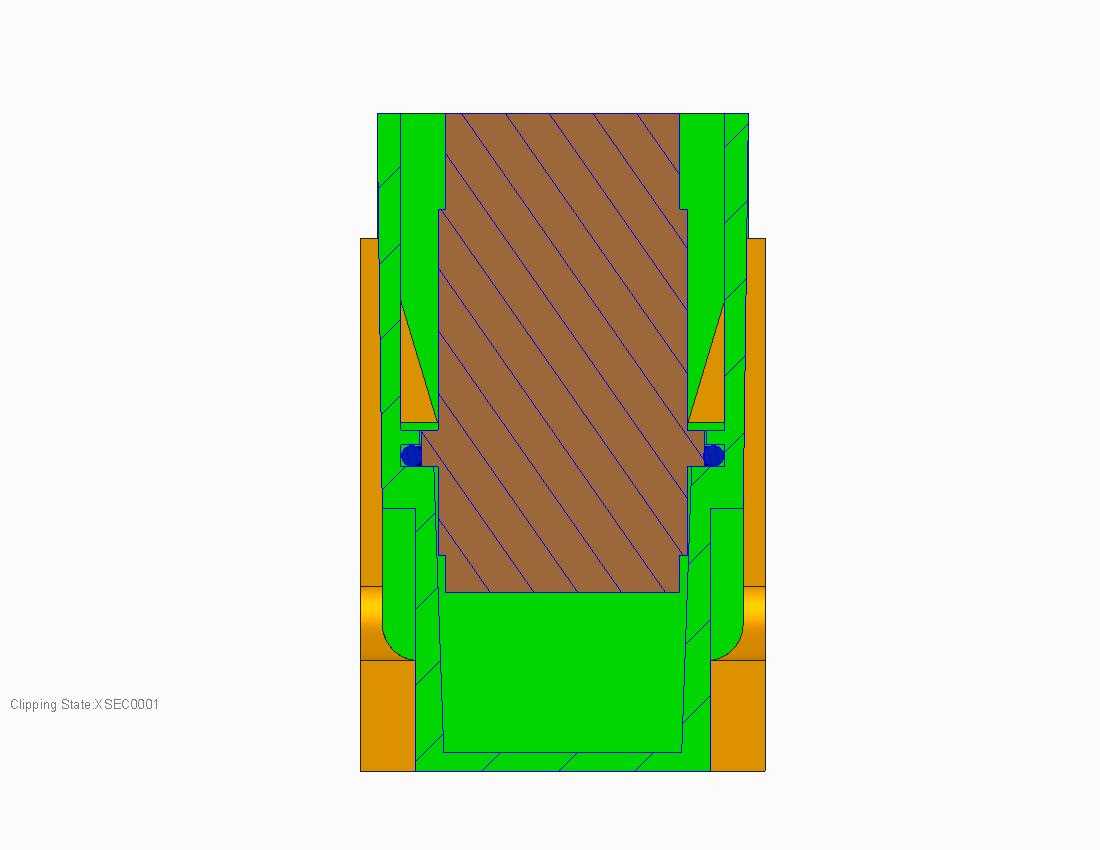

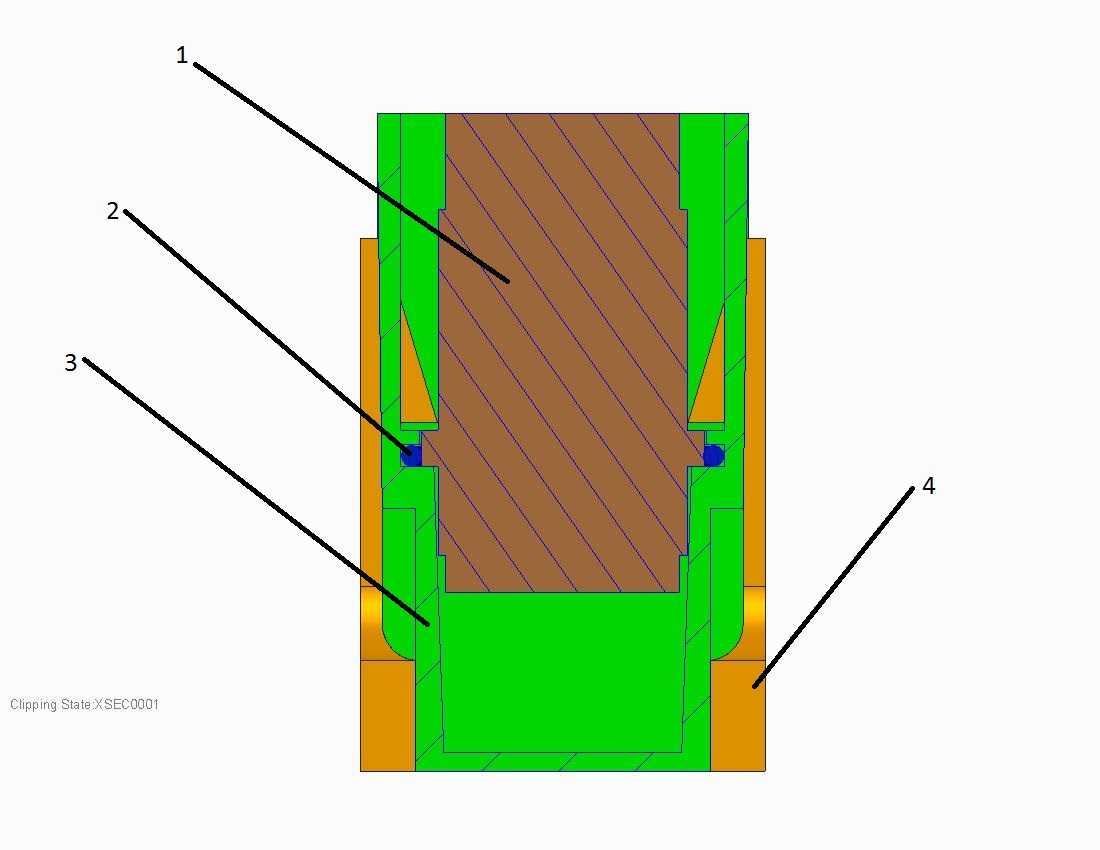

　　在手持通讯终端的结构设计中，外接接口的防护与快拆需求一直是结构工程师需要平衡的核心点，这款可更换按扣正是针对这类场景做的优化结构。日常使用里，通讯设备的外接端口经常需要反复开合，传统一体式按扣一旦出现卡舌磨损、密封失效就需要更换整个端口组件，不仅维护成本高，还容易因为拆装牵扯周边密封结构导致整机防护等级下降。这款按扣在成熟的原有接口结构基础上做了迭代，保留了原有接口的全部安装尺寸边界，不需要改动设备壳体的原有开孔、卡位结构，就能直接替换原有一体式按扣，适配现有6s规格的通讯终端接口安装位，不会和周边的壳体加强筋、密封胶条安装位产生干涉。从结构剖面能看到，整个按扣分为四个核心功能区域，最内侧的按压主体采用带斜度的导向设计，

　　按压行程控制在合理范围内，按压力度经过调校，既不会因为按压力度过小导致意外松脱，也不会因为力度过大造成单手操作困难，日常带防护手套操作也能顺利触发解锁。中间的卡合位置预留了标准O形圈的安装槽，槽位的尺寸公差按照密封件的压缩比要求设计，O形圈装配后能和接口内腔壁形成稳定的径向密封，在按扣处于锁止状态时，能阻挡外界的粉尘、水渍从按扣和壳体的配合间隙进入设备内部，满足日常户外使用的防护需求。外侧的卡舌采用对称式楔形设计，锁止时卡舌能完全卡入壳体对应的卡位内，楔形面的角度经过反复校核，锁止状态下能承受一定的轴向拉脱力，不会因为设备意外磕碰、外接配件拉扯导致按扣松脱；解锁时随着按压主体的下压，卡舌会向内收缩脱离卡位，

　　整个解锁过程没有多余的空行程，动作干脆。最外侧的限位裙边结构，一方面能限制按扣的按压行程，避免按压力度过大导致内部结构过压损坏，另一方面裙边和壳体表面的配合面做了平面度管控，装配后和壳体表面的缝隙均匀，不会出现局部凸起或者凹陷，保证设备外观的一致性。和传统的快速连接结构相比，这款按扣的零件拆分更合理，所有配合面都采用了容易加工的直边加小倒角结构，没有复杂的异形曲面，不管是采用机加工打样还是注塑批量生产，都能很好的控制加工精度，零件的脱模斜度也按照注塑工艺要求做了预留，量产时不需要做复杂的模具抽芯结构，能有效降低生产制造成本。实际装配时，只需要将O形圈预先套入按扣的密封槽位，再将按扣从壳体外侧对准安装孔推入，

　　听到卡舌卡入卡位的声响就完成了装配，不需要额外的紧固件或者粘接工序，装配效率比传统螺纹连接的端口防护结构提升数倍；后期维护时，如果出现卡舌磨损、密封件老化的情况，只需要用简单的工具从内侧顶住卡舌就能将按扣取出更换，不需要拆解设备的其他内部结构，大幅降低了售后维护的难度。在安装边界上，这款按扣的径向最大尺寸和原有接口完全一致，轴向突出壳体的高度也和原有结构保持相同，不会影响设备配套的保护套、外接配件的使用，用户更换后不需要调整其他周边配件，就能直接沿用之前的使用习惯。密封槽的位置设计也避开了按扣的受力滑动面，O形圈在按扣按压解锁的过程中不会受到反复摩擦，能有效延长密封件的使用寿命，避免因为密封件过早磨损导致防护失效。卡舌的根部做了圆弧过渡处理，减少反复按压解锁过程中的应力集中，提升按扣的整体使用寿命，经过反复开合测试也不会出现根部断裂的情况。
