这类底部防护结构常见于需要兼顾抗冲击性能与自重控制的移动载具、户外作业装备底部防护场景,核心作用是在设备遭遇底部剐蹭、异物冲击、欠载工况下的结构形变时,为内部核心部件提供刚性防护屏障,避免外力直接作用于核心功能模块造成不可逆损坏。从实际落地的生产维度考量,该结构的设计全程围绕易加工、低成本制造的核心逻辑展开,主体水平承力板材采用梯形料冲裁成型,无需复杂的异形开模工序,常规钣金加工设备即可完成下料工序,大幅降低前期生产投入成本。
结构连接环节采用常规焊接工艺实现各部件的固定,设计阶段特意规避了几何奇异点的出现,虽然实际焊接过程中焊缝位置会自然形成圆角过渡,不会出现理论模拟中的锐边应力集中问题,但前期建模阶段就提前消除应力奇异点,能让后续有限元仿真的结果更贴近实际工况,减少仿真与实物测试的偏差值。结构的力学性能边界经过多工况仿真校核,材料选用常规结构钢,屈服强度阈值为355MPa,完全覆盖常规使用场景下的应力峰值需求,不会出现常规载荷下的塑性变形问题。

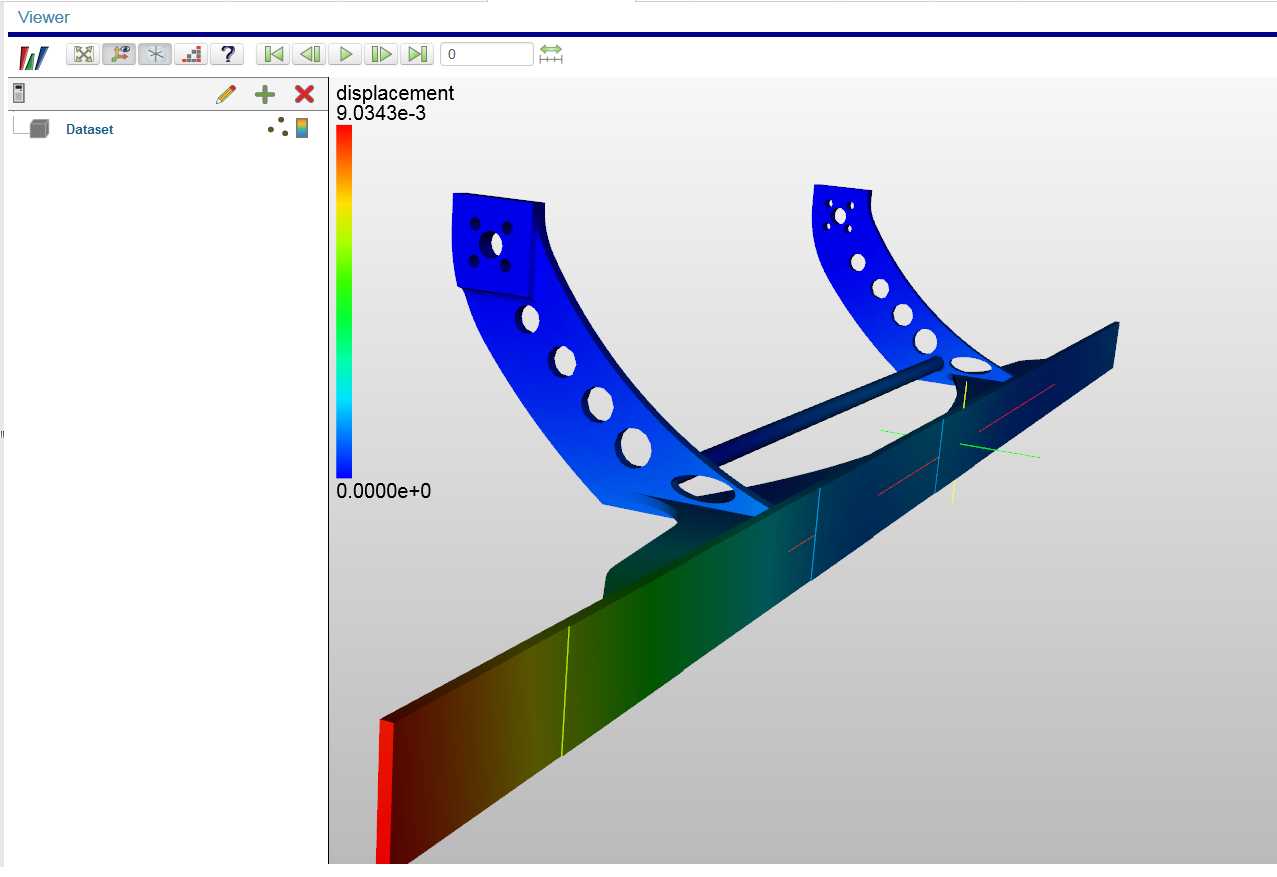

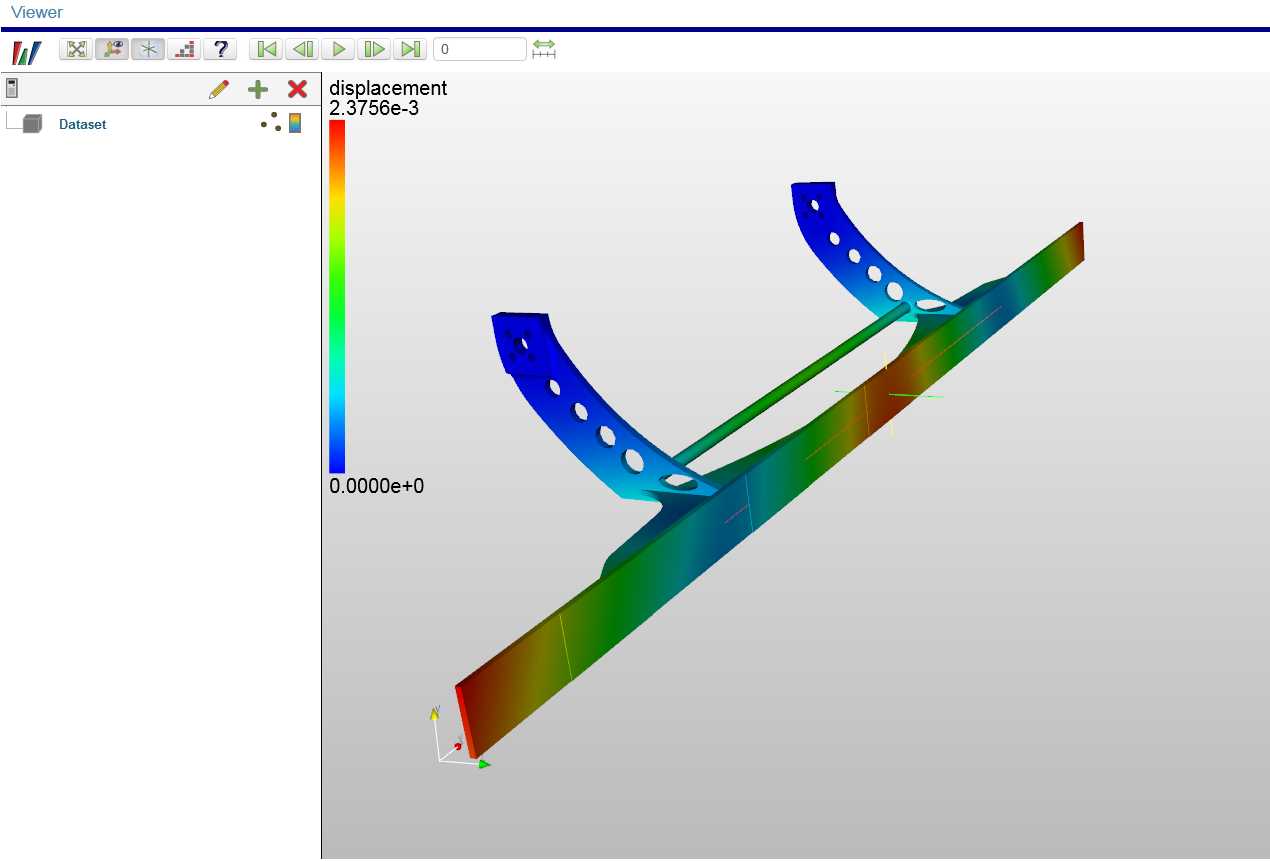

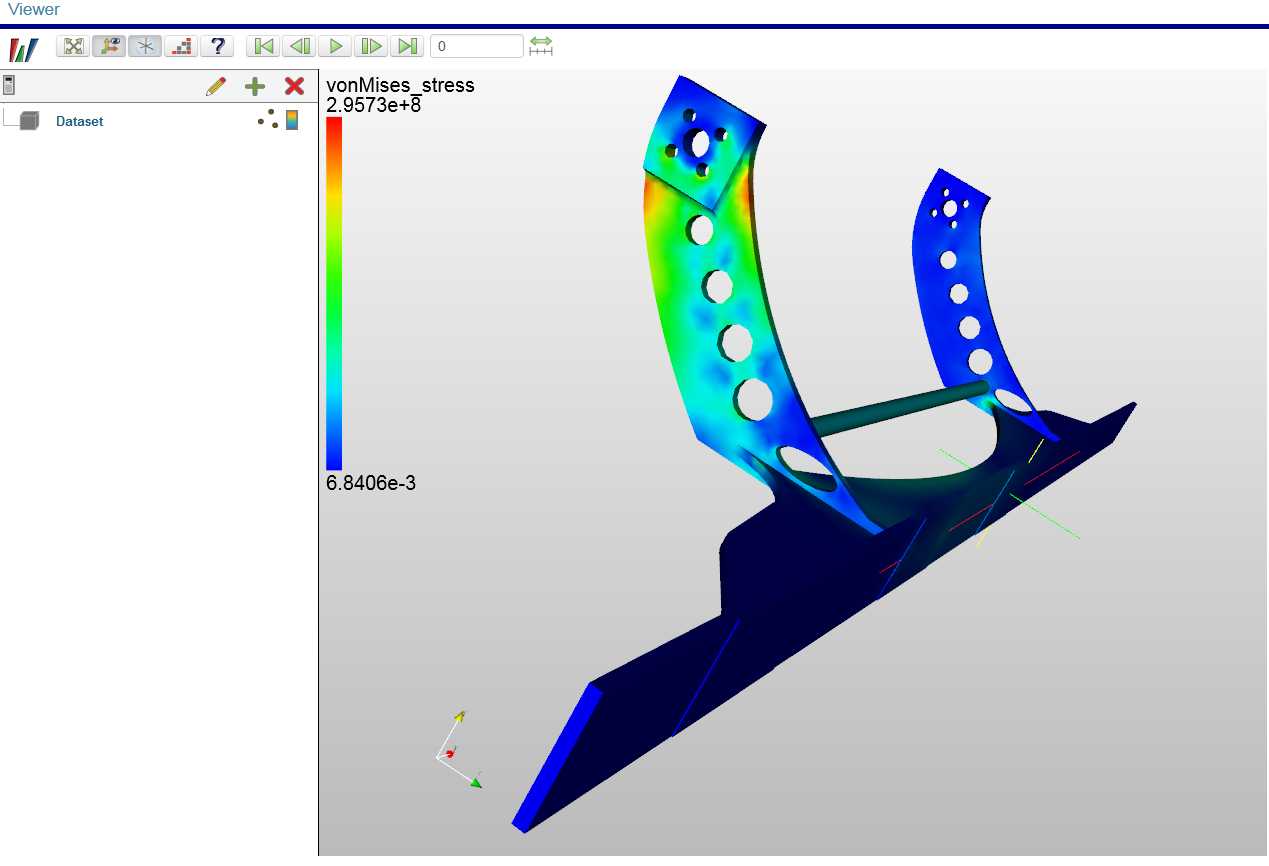

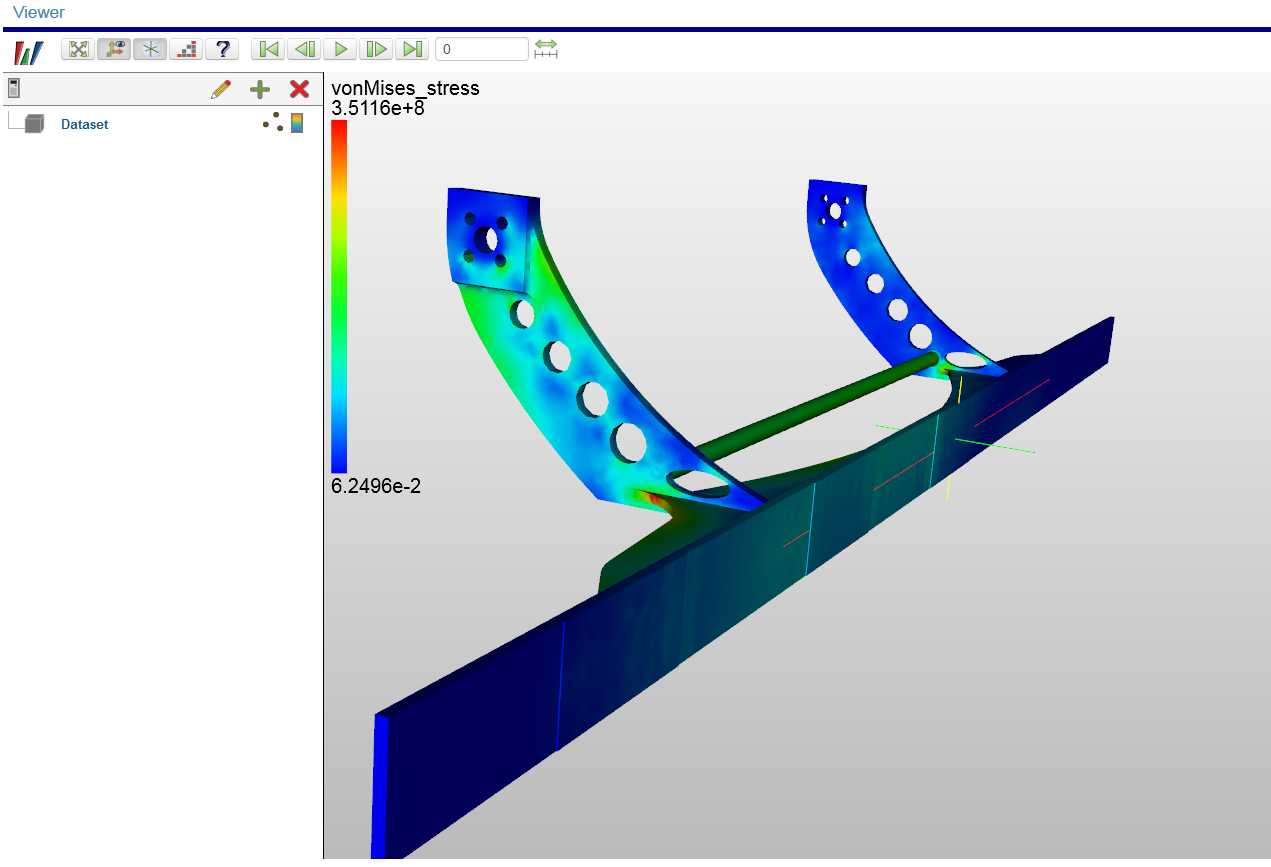

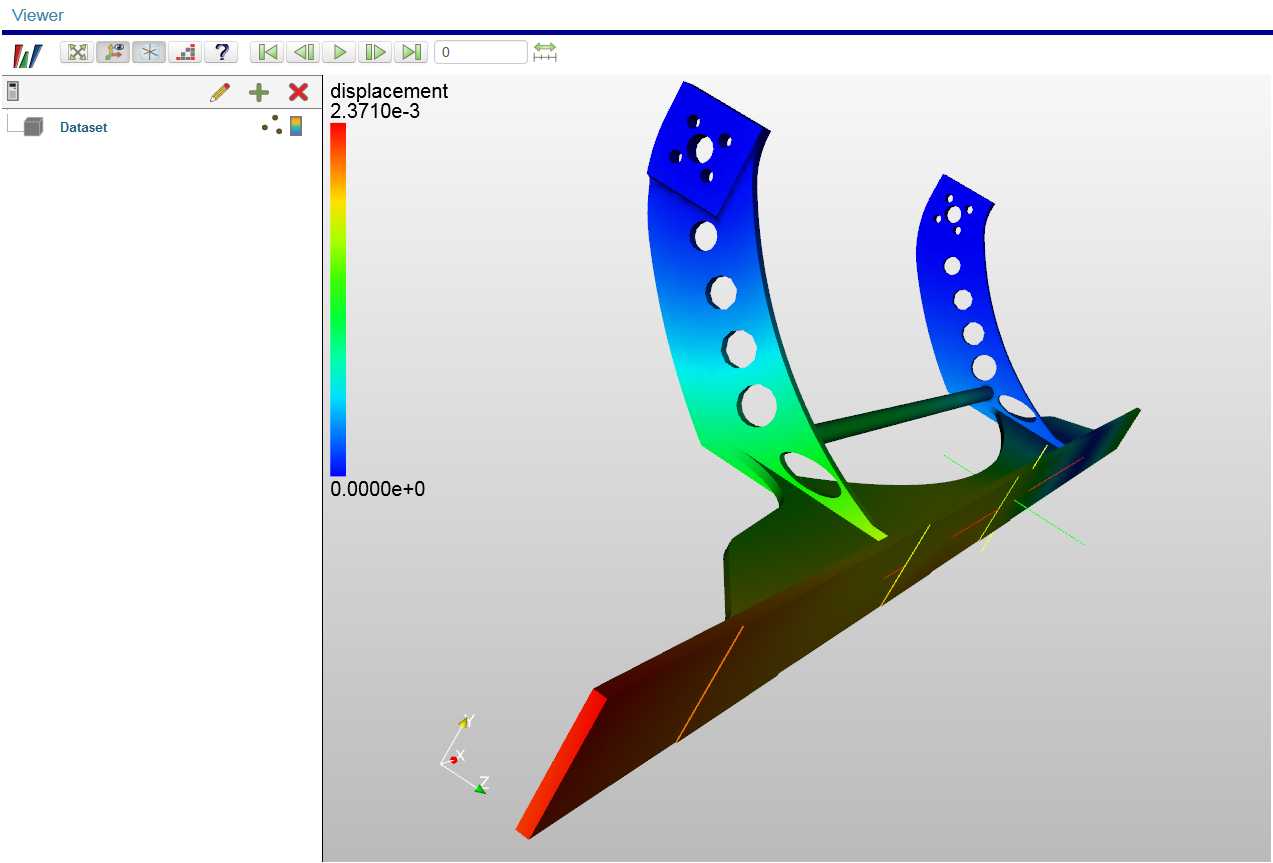

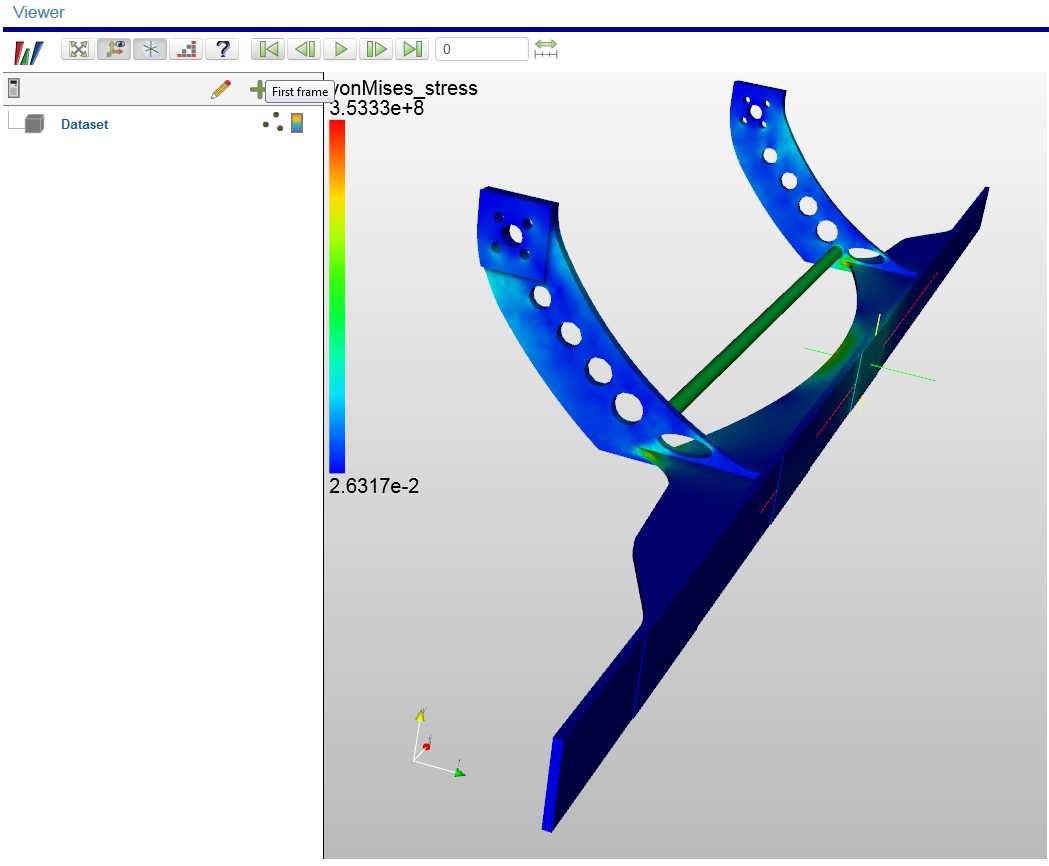

针对轻量化需求,40mm厚度规格的构型做了针对性的拓扑优化,在保证刚性的前提下切除了非承力区域的多余材料,最终成品重量控制在45.5kg左右,不会给搭载设备带来过多的自重负担,适配对自重敏感的应用场景。仿真环节覆盖了三类典型极端工况:第一种是9mm位移加载工况,对应设备底部遭遇硬性凸起异物顶推的场景,此时结构最大Huber应力为352MPa,接近材料屈服阈值但未超出安全边界,不会发生结构性断裂;第二种是2.5mm位移加载的常规剐蹭工况,对应日常使用中遇到路面碎石、低矮障碍物剐蹭的场景,此时结构最大Huber应力为296MPa,远低于材料屈服强度,仅发生可恢复的弹性形变,不会留下永久变形;第三种是极限2.5mm偏载位移工况,对应障碍物斜向冲击防护结构边缘的场景,此时最大Huber应力为354MPa,仍处于材料安全承载范围内,不会出现局部开裂失效的问题。

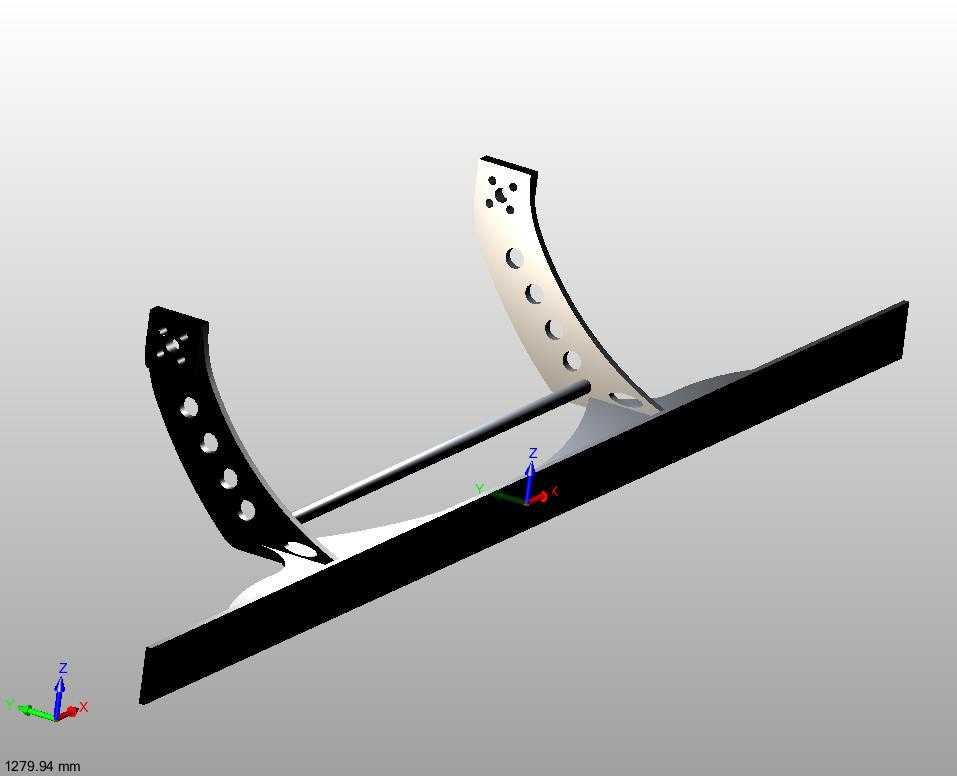

两侧的弧形支撑臂采用等距开孔设计,一方面进一步削减结构自重,另一方面开孔位置经过应力路径优化,全部避开主承力应力流的传递路径,不会因为开孔造成结构刚性的大幅下降,同时弧形的外形设计能在受到冲击时将集中力沿弧面分散传导至底部水平承力板,避免局部应力过高造成的穿刺失效。安装边界上,结构整体采用平直的底部安装面,可直接通过螺栓固定在设备底部的安装横梁上,无需额外设计转接支架,适配性较强,安装孔位预留了足够的调节余量,可兼容一定范围内的安装尺寸误差。从外观维度考量,结构的外露面做了平整化处理,没有突兀的凸起或棱角,既可以减少使用过程中的风阻,也能避免尖锐棱角对操作人员造成磕碰伤害,兼顾了实用性与使用安全性。
