轻量化双悬臂欠载保护支撑结构设计

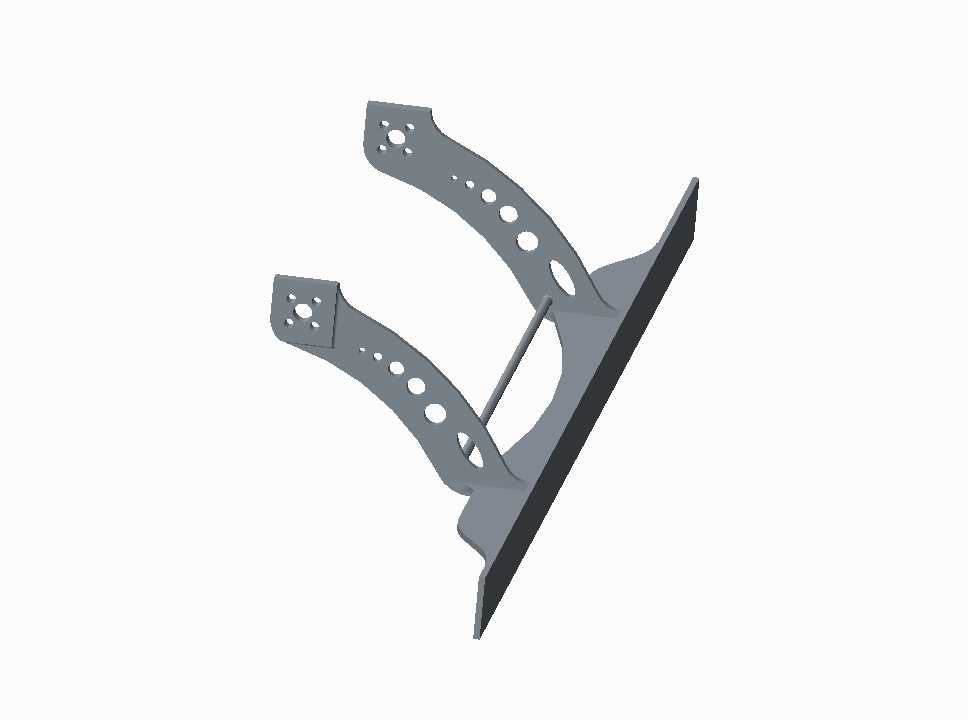

　　该结构主要应用于通讯设备配套的载荷防护场景，作为通讯终端安装固定体系中的欠载触发支撑部件，日常工况下承担设备安装基座的连接承载作用，当挂载设备出现载荷异常跌落、连接松脱导致的载荷低于阈值时，可配合触发机构完成防护动作，避免设备脱落造成的线路拉扯、设备损毁甚至高空坠物风险，尤其适用于户外通讯基站、楼宇分布式通讯节点的挂载防护环节，适配各类壁挂、抱杆安装的小型通讯终端固定场景。从结构形态来看，整体采用双悬臂对称布局，单侧悬臂为长条形变截面设计，悬臂表面开设多组不同直径的工艺减重孔，孔位排布沿悬臂受力弯矩分布路径设置，在弯矩较大的根部区域保留完整实体截面，向悬臂末端延伸过程中逐步增大开孔占比，在保证结构刚度满足承载要求的前提下，

　　尽可能降低结构自身重量，经测算整体自重约43.7kg，相比同承载能力的实心悬臂结构减重幅度接近40%。悬臂末端设置有带安装孔的连接法兰面，法兰面开设四个定位安装孔，可通过标准紧固件与被保护的通讯设备挂载基座完成刚性连接，两个悬臂之间设置有横向连接筋，筋板位置靠近悬臂根部区域，可有效抵消单侧悬臂受载时产生的扭转变形，提升整体结构的抗扭刚度，避免长期交变载荷下悬臂出现侧向变形导致的卡滞问题。结构底部为一体化成型的安装立板，立板为平直矩形截面，可直接贴合壁挂安装面或抱杆固定卡座的连接面，安装立板与悬臂之间采用大圆弧过渡连接，避免直角连接处的应力集中问题，降低长期受载下的疲劳断裂风险。设计过程中重点考量了力流传递路径的优化，

　　所有载荷从末端安装法兰输入后，沿悬臂主体向根部安装立板传递，开孔位置均避开了主受力路径，保证力流传递过程中无明显截面突变，减少局部应力峰值。考虑到实际安装场景的边界限制，安装立板的厚度控制在合理区间，不会过度占用安装面与墙面或抱杆之间的间隙，悬臂的伸展长度适配常规通讯设备的安装避让需求，不会与设备本体的接线端口、散热结构产生干涉。在受力性能层面，该结构在额定挂载载荷下的最大变形量控制在安装精度允许范围内，不会因结构变形导致设备安装角度偏移，影响通讯信号的收发角度；当挂载载荷低于设定阈值时，悬臂的形变恢复量可触发配套的检测机构动作，完成欠载状态的信号反馈，触发防护锁止机构动作，避免设备进一步松脱坠落。结构整体采用一体化成型工艺设计，

　　减少了分体装配带来的连接间隙误差，安装时仅需通过底部立板完成与固定基座的连接，再将设备固定在悬臂末端法兰即可，安装步骤简洁，适配现场快速施工的需求。针对户外使用场景，结构的所有边角均做了倒角处理，没有尖锐凸起，避免安装施工过程中划伤施工人员，同时开孔边缘均做了去毛刺处理，减少应力集中点的同时，也避免后期运维过程中剐蹭线缆。需要注意的是，当前结构的网格划分适配常规静力学仿真要求，若要进一步优化重量，可在不改变主受力截面的前提下，对非受力区域的开孔形状、尺寸做微调，进一步提升材料利用率，保证在自重不增加的前提下，优化周身应力分布，让各区域的材料性能得到充分发挥，满足长期户外使用的寿命要求。
