墙面快接卡扣式密封连接结构

　　这款快接结构主要面向墙面布设的管线快速接驳场景，在建筑弱电布线、通讯线路入户、室内气动管路铺设等作业中，传统的螺纹连接、法兰接驳需要在墙面预留足够的操作空间，拧装紧固件时往往受限于墙面与管线的间隙，施工效率低，后期维护拆卸也十分不便，这款卡扣式快接结构正是针对这类墙面安装的痛点做的定向优化。从实际使用场景来看，该结构适配矩形截面的管线接驳，安装时仅需将对接的管线端沿轴向推入快接结构的内腔，两侧的弹性卡爪会自动卡入管线预设的卡槽位，无需额外拧紧紧固件，单人即可完成单点位的接驳作业，相比传统连接方式能缩短七成以上的单点位安装时间，尤其适合批量布设的墙面管线作业，比如写字楼内部的通讯线槽接驳、厂区压缩空气墙面分支管路连接、

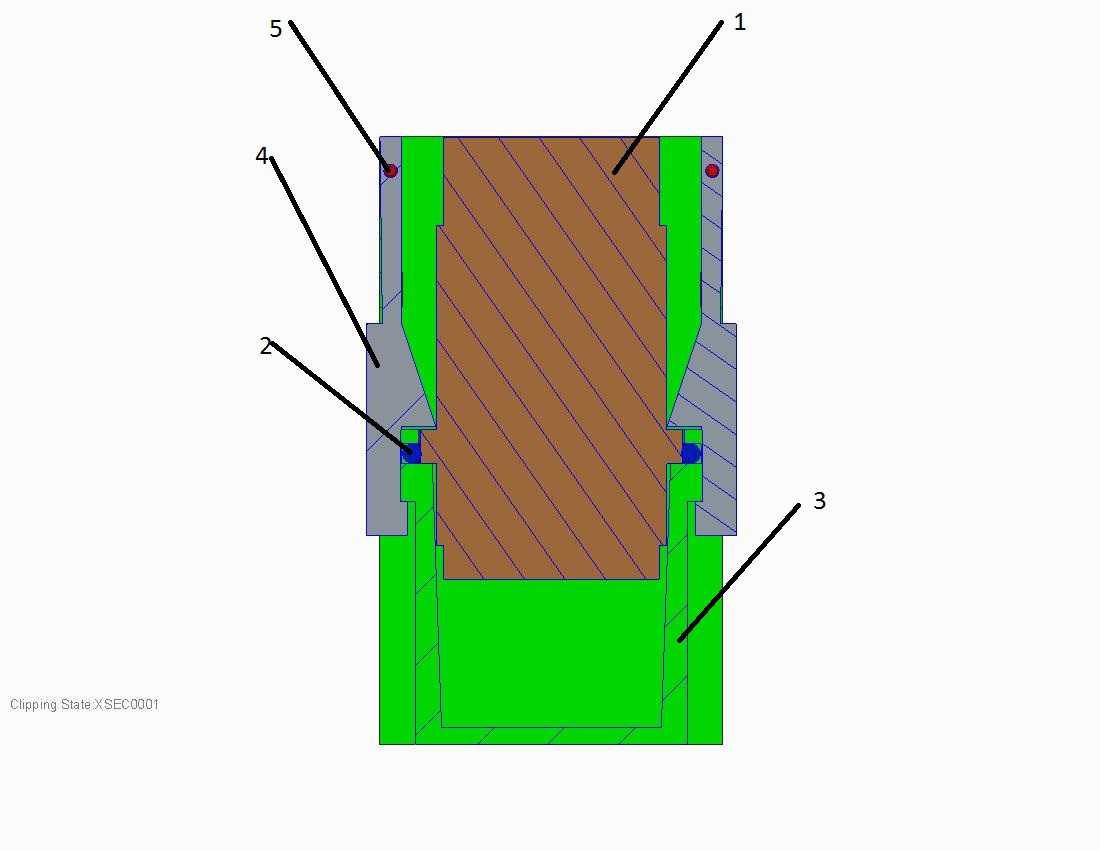

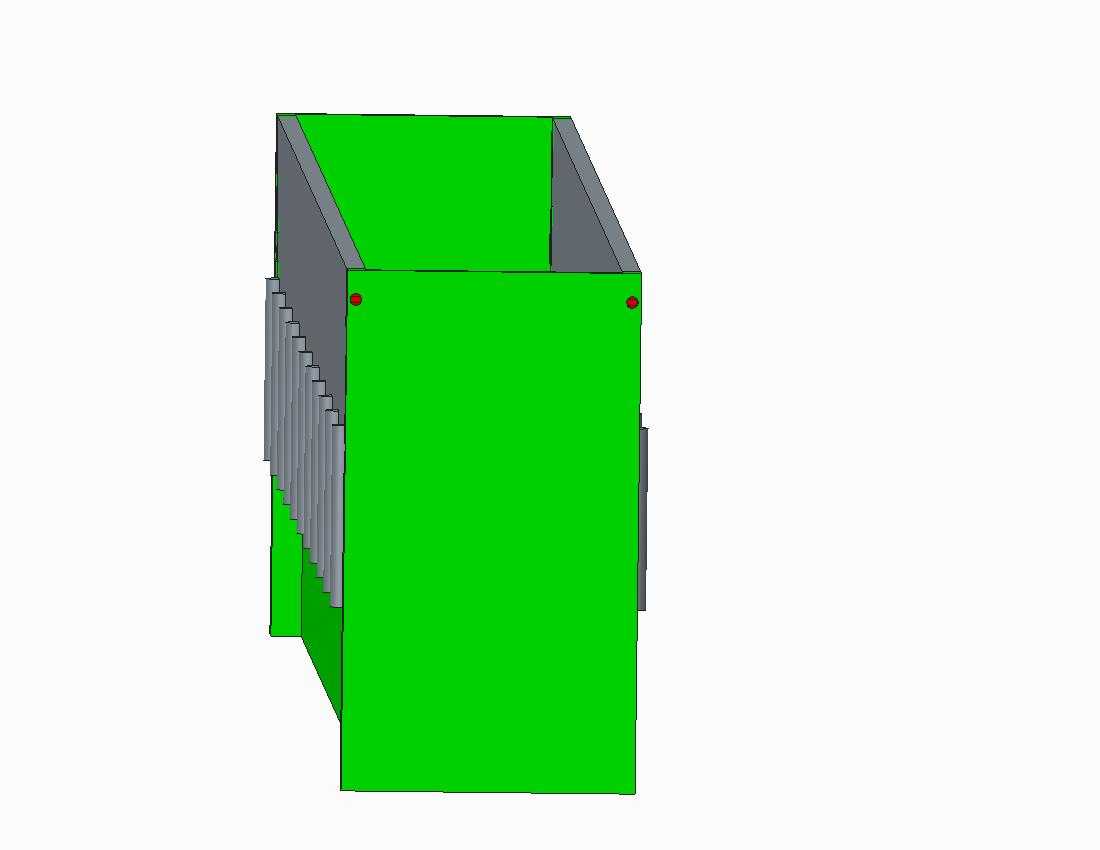

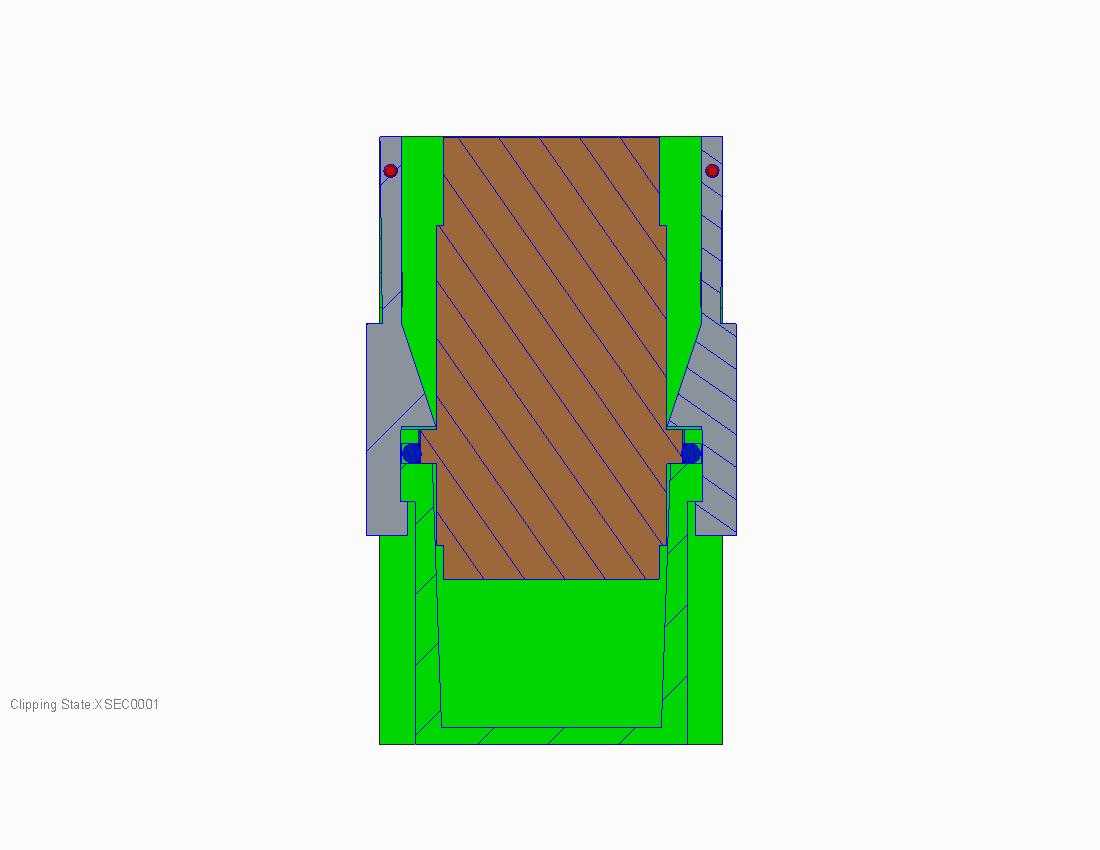

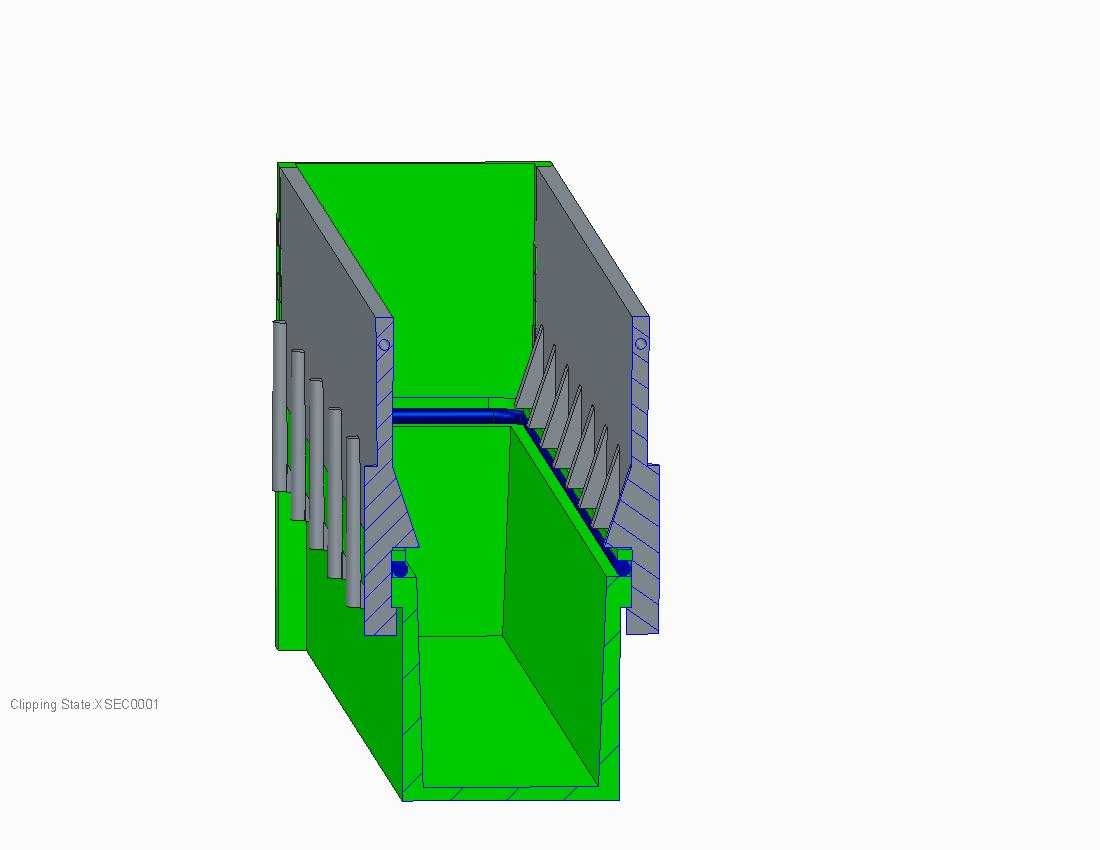

　　住宅弱电线路的防护管对接等场景都能适配。结构设计上，主体采用U型槽式的基座结构，基座两侧对称布置多组弹性卡爪，卡爪做了倾斜导向面设计，管线推入时导向面会受挤压向外撑开，待管线推到预设安装位置后，卡爪在自身弹性作用下回弹卡入管线的环形卡槽，实现轴向的限位锁止；基座内腔预留了O型密封圈的安装槽位，密封圈安装后与对接管线的外壁形成过盈配合，保证内腔的密封性能，无论是穿线防护管的防尘防水要求，还是气动管路的气密性要求都能满足。设计过程中特意保留了原有通用快接的安装尺寸边界，整体的外部安装轮廓、内腔的适配尺寸都和同规格的传统快接件保持一致，不需要调整原有管线的开孔尺寸、墙面固定点位的位置，可直接替换原有传统接头，降低存量场景的改造成本。

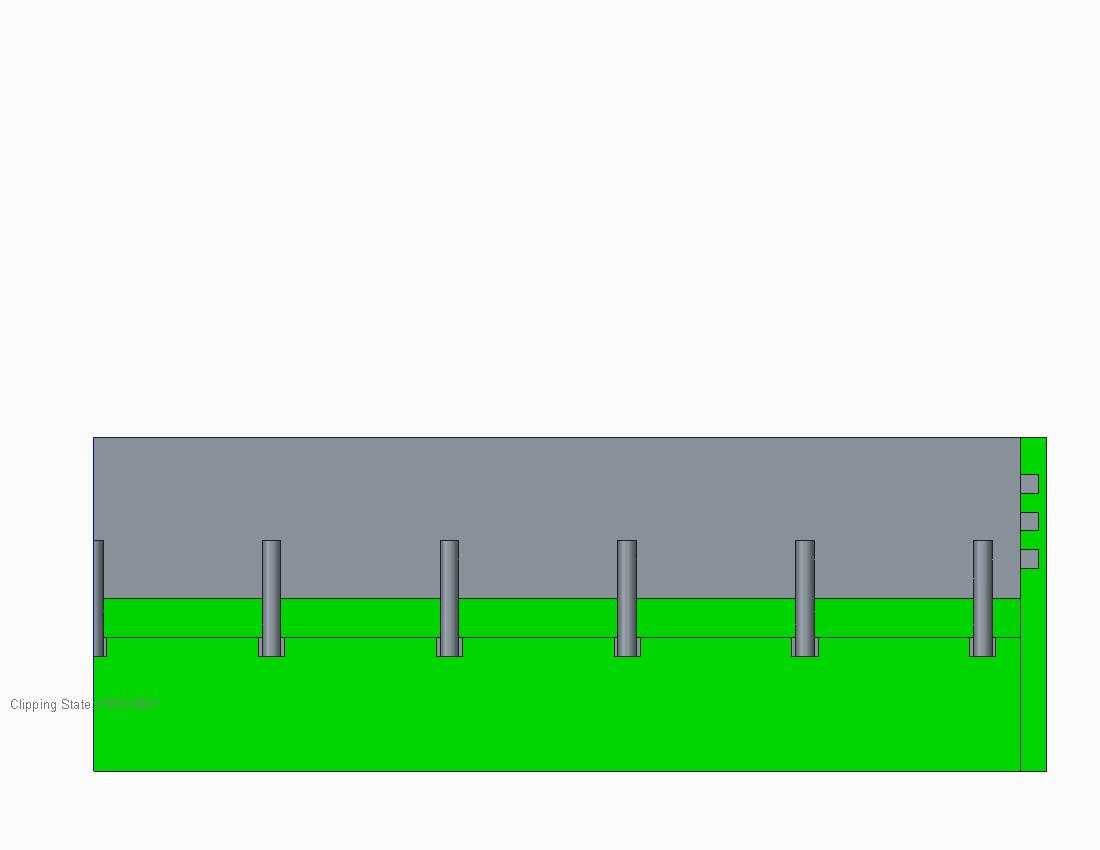

　　卡爪部分和基座采用一体化的结构设计，减少了额外的装配零件数量，降低生产制造的复杂度，同时也避免了分体零件长期使用后出现松动脱落的问题。安装边界方面，该结构的轴向安装行程较短，仅需预留不到一倍管径的轴向操作空间即可完成推入锁止，对于管线与墙面间隙较小的安装场景十分友好，不需要额外弯折管线来预留操作空间；结构的两侧外壁做了平直的安装面，可直接通过膨胀螺丝或者卡扣固定在墙面基层上，固定点位对称布置在结构两端，固定后整体受力均匀，长期受管线拉扯也不会出现松动偏移。密封槽的位置设置在卡爪锁止位的内侧，锁止完成后密封圈恰好处于对接管线的配合段，不会因为管线的轴向窜动导致密封圈移位失效，同时卡爪的锁止力经过调校，

　　既能保证正常使用下不会因为管线的自重、内部介质压力出现脱开，也能在后期维护时通过专用工具撑开卡爪，快速拔出管线完成拆卸，不需要破坏结构本身，可重复多次使用。结构的壁厚经过受力校核，在满足卡爪弹性形变要求的前提下，保证整体的结构强度，墙面固定后可承受一定的侧向踩踏、管线拉扯外力，适合明装布设的场景使用，不需要额外做防护外壳。
