立式带支脚侧出料垫圈配套储料筒体结构

　　这套配套垫圈总成使用的立式储料筒体结构，最早是在通讯基站紧固件预装工位的配套供料环节接触到的，当时产线要解决平垫圈批量排序供料前的暂存、定量出料问题，原先的敞口料盒经常出现垫圈卡滞、出料量波动大的问题，重新做结构优化的时候就参考了这类带侧向导料槽的支脚式筒体设计。从实际使用场景来看，这类筒体并不直接参与垫圈的冲压或者质检工序，而是衔接在垫圈批量分拣排序设备的上游，作为中间缓存料仓使用，通讯设备组装过程中用到的平垫圈、弹垫圈规格多、单批次用量大，直接把整箱垫圈倒到振动盘里容易造成盘面负载过大，送料节奏不稳，加了这个缓存筒体之后，可以预先储存单批次1.2倍工位用量的垫圈，通过侧向导料槽匀速向振动盘补料，能大幅减少人工添料的频次，也避免了一次性倒料过多造成的垫圈堆叠卡料。

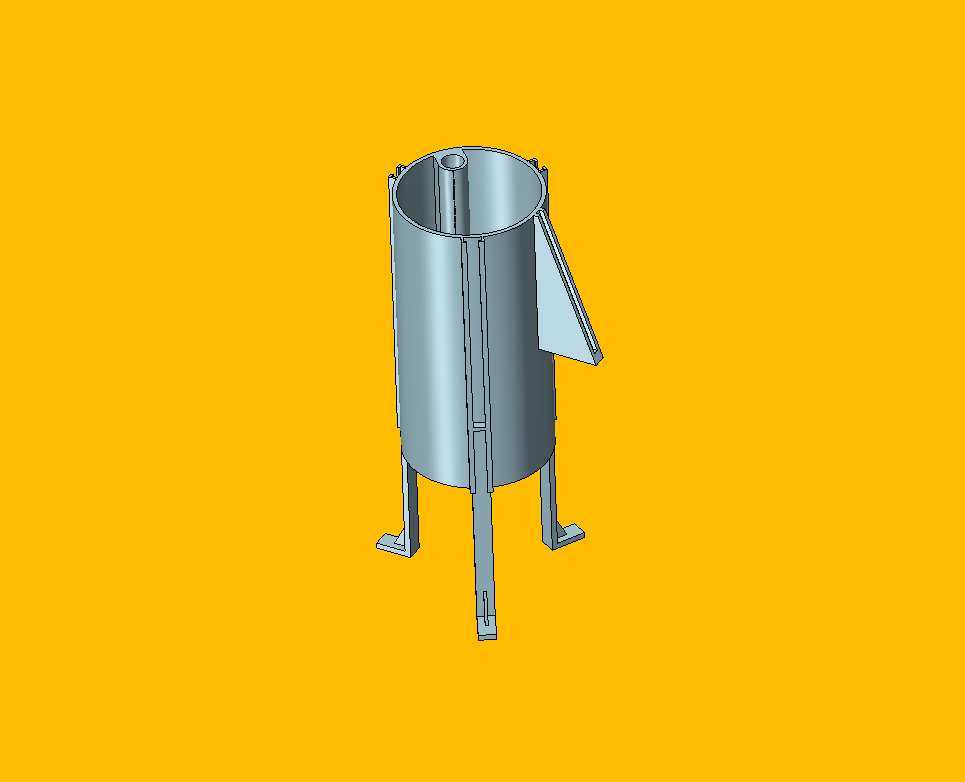

　　从结构设计逻辑来看，整个筒体采用薄壁圆筒作为主体储料腔，圆筒的内径尺寸是根据对应规格垫圈的最大外径做的预留，单边留了3mm的间隙，既保证垫圈在筒体内可以靠自重顺利下落，也不会因为间隙过大出现垫圈侧翻、叠摞卡滞的问题。筒体底部没有做全封闭结构，而是在中心位置预留了一根垂直的导杆，导杆的直径比垫圈的内孔小1mm，垫圈套在导杆上堆叠存放的时候，不会出现径向偏移，下落过程全程沿导杆导向，彻底解决了普通敞口料筒里垫圈容易歪扭卡住的问题。筒体侧面的导料槽是倾斜布置的，倾角设置为32度，这个角度是经过实际试料验证的，既可以让垫圈靠自重顺利滑出，又不会因为倾角过大导致出料速度太快，一下子涌出太多垫圈到下游的排序设备里。导料槽的宽度比垫圈外径大1.5mm，槽的深度刚好能容纳单片垫圈通过，避免多片垫圈同时挤在导料槽出口造成堵料。

　　支撑部分用了三根均匀分布的L型支脚，支脚的安装位置在筒体下部的圆周方向，互成120度布置，这种三点支撑的结构比四点支撑对安装面的平整度要求更低，哪怕工位台面上有轻微的不平整，也能保证筒体放置平稳，不会出现晃动倾斜。支脚的水平段预留了安装孔，可以直接用螺栓把整个筒体固定在设备的机架台面上，避免设备运行过程中的振动导致筒体移位，支脚的垂直高度是根据下游振动盘的进料口高度做的匹配，让导料槽的出口刚好对准振动盘的进料位置，不需要额外加装转接溜槽。筒体顶部做了外翻的卷边处理，一方面是增加筒体上口的结构强度，避免长期添料过程中磕碰造成筒口变形，另一方面卷边的圆滑过渡也能减少人工倒料的时候刮擦包装袋或者划伤操作人员的风险。

　　在安装边界上，整个筒体的最大外轮廓尺寸要和周边的设备预留空间匹配，支脚的安装孔位中心距要和机架上的预装螺孔对齐，导料槽的出口位置要和下游设备的进料口保持5mm以内的间隙，间隙太大容易让垫圈在滑落过程中掉出，间隙太小则会因为设备运行的振动导致两个部件发生碰撞干涉。中心导杆的安装垂直度要控制在0.1mm以内，不然会导致垫圈下落过程中出现卡滞，导杆的顶部做了圆弧倒角，方便人工添料的时候快速把整摞垫圈套到导杆上，不需要反复对准内孔。另外筒体的壁厚选择了1.2mm的冷轧钢板，整体重量控制在合理范围，既保证了结构刚性，长期使用不会出现筒体变形，也不会因为自重过大给机架造成额外的负载。实际投产使用的时候，这类结构的储料筒体适配的垫圈规格范围比较明确，只要垫圈的内孔、外径尺寸在导杆和筒体的尺寸适配范围内，都可以通过更换对应直径的中心导杆来实现兼容，不需要整体更换筒体，换型调整的时间能控制在十分钟以内，对于多规格小批量的通讯紧固件组装工位来说，这种模块化的设计思路能大幅减少工装的备用数量，降低工位的工装成本。在细节处理上，筒体所有的边缘都做了去毛刺处理，导料槽的接缝位置做了满焊打磨，不会出现焊缝凸起刮蹭垫圈表面镀锌层的问题，毕竟通讯设备用的紧固件对表面防腐层的完整性要求很高，如果垫圈表面的镀锌层被刮掉，后续安装到基站设备上容易出现锈蚀，影响连接可靠性，所以结构设计的时候所有和垫圈接触的位置都要保证光滑无凸起。
