直列四缸发动机缸盖带螺栓结构设计

　　在小排量乘用车、轻型商用车的内燃机动力单元开发中，直列四缸布局的缸盖是决定整机燃烧效率、密封可靠性与配气机构安装精度的核心承载部件，本次呈现的缸盖结构附带完整的缸盖螺栓安装位，可直接用于动力总成的装配干涉校验、整机三维布局匹配以及周边附件的安装边界确认。从实际装车场景来看，这类缸盖主要适配1.2L-2.0L排量区间的自然吸气或低增压汽油发动机，覆盖家用轿车、城市SUV、轻型货运皮卡等多数民用道路车辆的动力配置需求，同时也可作为小型非道路移动机械、固定式发电机组动力单元的缸盖结构参考。

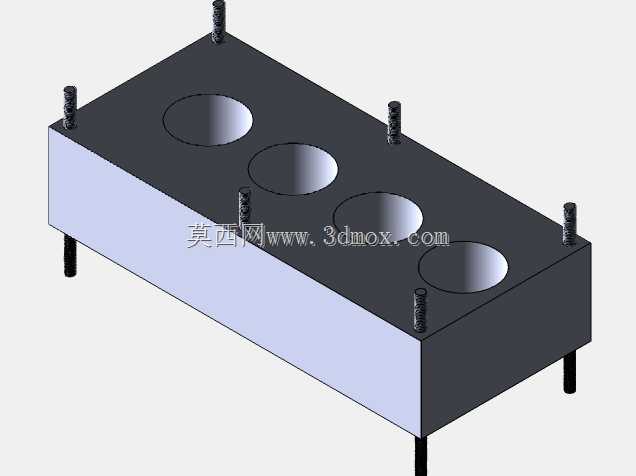

　　从功能特性层面看，该缸盖集成了四个同轴等距排布的燃烧室凹坑，凹坑的孔径、深度与缸径参数完全匹配，可保证活塞上行至上止点时的压缩比符合设计要求，同时缸盖本体的上下平面分别承担气门室罩安装、缸体密封的功能，周边均匀分布的螺栓安装柱采用等强度设计，螺栓的伸出长度、螺纹规格完全对应量产机型的缸盖紧固标准，可模拟实际装配中螺栓按规定扭矩拧紧后的受力分布，避免出现缸盖平面压合不均导致的漏水、漏油、漏气问题。缸盖侧壁预留的厚度空间可兼容进排气道、冷却水道、润滑油道的开孔布置，在建模过程中已经预留了各通道的走形空间，设计人员可在此基础上直接完善气道的流线型结构、水道的导流布局，无需重新调整缸盖的主体外形轮廓。

　　设计思路上，该结构优先保证了缸盖与缸体的配合精度，四个燃烧室的中心距严格按照直列四缸机的缸心距标准设定，螺栓安装位的分布避开了燃烧室、水道、油道的核心走形区域，每个螺栓柱的根部都做了圆角过渡处理，可降低螺栓拧紧时的应力集中风险，避免长期交变载荷下出现螺栓柱根部开裂的失效问题。缸盖主体的壁厚采用均匀化设计，既保证了足够的结构强度承受燃烧爆发压力，又不会因壁厚过大导致整机重量超标，符合当前内燃机轻量化的设计趋势。外露的螺栓采用标准六角头结构，长度匹配缸盖与缸体的总连接厚度，螺栓的光杆段与螺纹段长度比例符合发动机缸盖螺栓的设计规范，可直接用于装配工艺的模拟，校验螺栓拧入深度是否符合螺纹啮合长度的要求。

　　从安装边界来看，该缸盖的长度、宽度尺寸完全匹配对应直列四缸缸体的上平面尺寸，螺栓安装孔的位置度公差控制在0.1mm以内，可保证与缸体螺纹孔的精准对位，缸盖下平面的平面度基准可直接作为缸垫选型的参考依据，上平面的螺栓伸出长度可用于匹配气门室罩的密封垫厚度与安装压合量。在三维建模应用中，该结构可直接导入整机装配环境，用于校验配气机构、进排气歧管、喷油器、火花塞等周边部件的安装间隙，避免后续设计中出现部件干涉问题，也可作为CAE仿真分析的基础模型，开展缸盖在热机状态下的热变形分析、螺栓预紧力下的应力分布分析、燃烧压力作用下的结构强度校核等工作，为后续的细节优化提供基础数模支撑。对于刚接触内燃机结构设计的从业者而言，该模型可直观展示直列四缸缸盖的基础布局逻辑、螺栓连接的分布规律，帮助理解缸盖在整机中的承载作用与装配关系，减少前期结构构思的时间成本。
