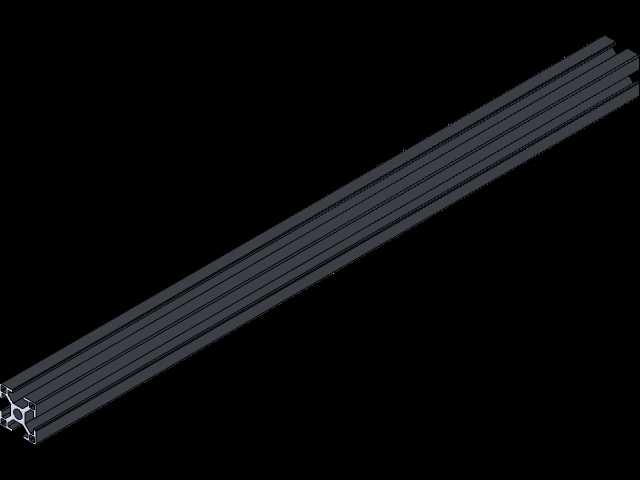

工业框架用30×30规格欧标槽铝型材

做自动化设备结构设计的同行，大概率都绕不开这类小截面工业铝型材的选型，30×30的截面尺寸刚好卡在轻载机架的黄金适配区间，既不会像20系列那样承重冗余不足，也不会像40系列那样徒增设备自重与材料成本。日常做桌面式小型检测工位、线边物料周转架、设备外围安全防护栏、小型输送线侧边支架的时候，这类型材的出场率极高，尤其是在电子组装类自动化线体里，单根型材的长度可以根据实际布局裁切，不需要额外做焊接、表面防锈处理，截断面只要装上配套的端盖就能满足车间的安全防护要求，不会像方钢焊接架那样需要打磨焊疤、喷塑，后期改线调整的时候拆装也方便。

从截面结构来看，这类型材的槽道是标准的欧标T型槽设计，槽宽适配常规的T型螺栓、法兰螺母，安装的时候不需要提前在型材上攻丝，只要把螺母顺着槽道滑到对应安装位置，就能锁紧固定各类安装板、铰链、脚轮、调节脚座，单根型材的四个端面都预留了端面对接的安装孔位，多根型材做直角拼接的时候，用配套的角码或者内置连接件就能完成快速组装，拼接后的框架形位公差容易控制，只要裁切长度控制在±0.2mm以内，组装后的框架平面度完全能满足普通自动化设备的安装基准要求。

实际选型的时候要注意安装边界，这类30×30型材的单根承重在跨距1米的时候，静载承重建议控制在50kg以内，如果跨距超过800mm，中间要加装横向支撑型材避免长时间负载出现下挠变形，型材的槽道可以嵌入密封条、有机玻璃板或者钣金封板，做设备外罩的时候不需要额外做安装压条，直接把封板嵌进槽道里就能固定，兼顾防护与外观整洁度。设计这类型材的装配结构时，要提前算好连接件的沉头深度，避免螺栓突出型材表面影响后续附件安装，尤其是在安装线性导轨、拖链槽这类对安装平面度要求高的附件时，要保证型材安装面的直线度，必要时可以在型材背面加装加强筋条提升整体刚性。

日常做非标设备方案的时候，这类小截面铝型材还可以用来做设备内部的走线槽支架、传感器安装立架、操作面板安装臂，因为本身重量轻，调整位置的时候不需要吊装设备，现场调试人员手动就能调整安装位置，相比焊接钢结构的机架，后期改造的成本能降低六成以上，也不会产生焊接烟尘、打磨废料这类车间污染物，符合现在精益生产的现场改造要求。
