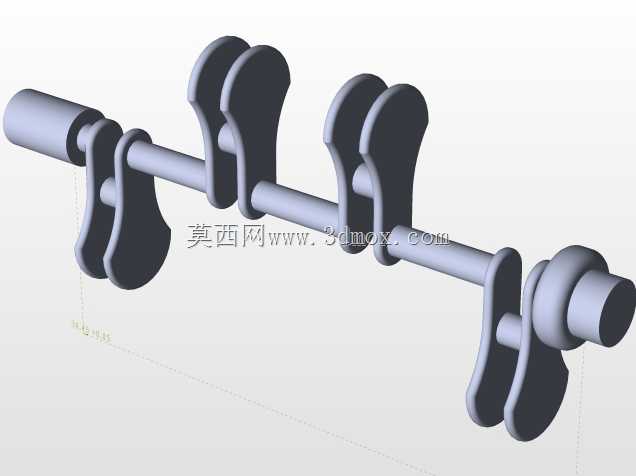

四缸内燃机用整体式曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配四缸机型的曲轴，在结构设计上完全匹配直列四缸的点火顺序与做功间隔特性，四个曲柄销按照180度相位角对称排布，能让四个气缸的做功行程均匀错开，保证动力输出的平顺性，避免出现过大的二阶往复惯性力，降低整机运行时的振动幅度。从实际应用场景来看，这类曲轴广泛搭载在小排量乘用车、轻型载货车辆、小型工程机械的动力单元上，也可适配固定工况的小型发电机组动力端，在持续高转速、交变载荷的工作环境下，需要同时承受活塞连杆组传递来的爆发压力、往复惯性力以及旋转离心力的复合作用，因此结构设计上的刚度、强度匹配是核心考量点。

　　设计过程中首先要确定的是主轴颈与曲柄销的直径配比，主轴颈作为曲轴在缸体上的旋转支撑，直径尺寸需要匹配缸体主轴承座的安装孔位边界，保证轴承衬瓦的安装过盈量在合理区间，同时预留足够的润滑油道通孔空间，确保压力润滑的机油能顺利输送到各轴颈摩擦副表面；曲柄销的直径则需要匹配连杆大头的安装孔径，两者的重叠度设计直接决定了曲轴的整体抗弯强度，重叠量越大，曲轴在交变载荷下的变形量越小，能有效减少轴颈偏磨、疲劳断裂的风险。曲柄臂的外形设计采用了变截面的流线型结构，不是简单的等厚矩形，而是根据应力分布云图做了轮廓优化，在曲柄销与主轴颈的连接过渡位置采用了大圆角过渡处理，避免应力集中导致的疲劳裂纹萌生，同时在保证结构强度的前提下，

　　对曲柄臂非承载区域做了适当的减重去料处理，降低曲轴整体的旋转惯量，让发动机的转速响应速度更快，也能减少旋转过程中的不平衡量。平衡块的配置是四缸曲轴设计里的关键环节，这款曲轴在每个曲柄臂的对应位置都集成了整体式平衡块，平衡块的重心位置与质量经过精确计算，能够完全抵消曲柄销、连杆大头旋转部分产生的离心力，以及活塞连杆组往复运动产生的一阶惯性力，剩余的二阶惯性力则可以通过发动机前端的平衡轴机构进一步抵消，保证曲轴在额定转速区间内运行时，主轴承座承受的附加载荷控制在设计允许范围内。安装边界方面，曲轴前端的轴段需要匹配正时齿轮、皮带轮、扭转减振器的安装定位，设计有对应的半圆键槽与锁紧螺纹结构，保证前端附件的传动定位准确，

　　不会出现高速运转时的松动偏移；后端的法兰结构则用于连接飞轮总成，法兰端的螺栓孔分布圆直径、定位止口尺寸都严格匹配对应机型的飞轮安装标准，确保动力输出端的连接同轴度，避免飞轮运转时出现端面跳动。润滑油道的设计采用了斜向贯通的钻孔结构，从主轴颈表面的进油孔通过内部斜孔连通到对应的曲柄销表面，让压力机油能够持续输送到连杆轴承的摩擦面，油道孔口位置都做了倒角去毛刺处理，避免机油流动时出现紊流，也防止加工残留的毛刺在机油冲刷下脱落堵塞油道。从实际装配的角度来看，这款曲轴的轴向定位采用了中间主轴颈两侧的止推片结构，轴向间隙的设计值控制在合理区间，既能够补偿曲轴受热膨胀后的伸长量，又不会因为轴向间隙过大导致运转时出现窜动异响，影响配气正时与点火正时的准确性。在结构细节上，所有轴颈的表面都设计有对应的粗糙度要求，配合轴瓦的摩擦面需要达到足够的光洁度，减少运转时的摩擦阻力，同时轴颈表面的淬火硬化层深度也有明确的设计要求，保证轴颈的耐磨性能，满足发动机全生命周期的使用需求。不同于分体式曲轴的结构，这款整体式锻造曲轴的结构刚性更好，更适合高转速的四缸汽油机使用，在设计阶段就充分考虑了量产加工的工艺性，所有轴颈的加工基准统一，能够通过一次装夹完成大部分磨削工序，减少加工过程中的装夹误差，保证各轴颈的同轴度、圆柱度公差符合设计要求。
