DS3225SG大扭矩防水数字舵机结构设计

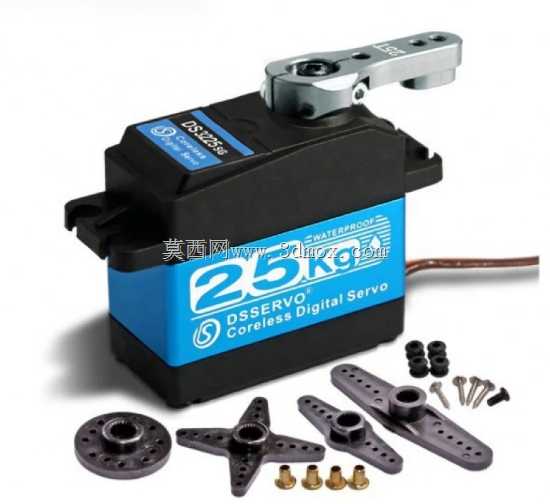

　　做RC攀爬车底盘改装、小型机械臂关节选型的时候，舵机的扭矩冗余、安装适配性、防护等级永远是绕不开的三个核心指标，这次建模的DS3225SG数字舵机，就是针对户外RC作业、小型自动化执行场景做的高扭矩适配款。先从实际应用场景说，这类25Kg扭矩级别的舵机，常见的使用场景覆盖1/8、1/10比例的攀爬车转向机构、小型六足机器人的腿部关节驱动、航模固定翼的大尺寸舵面控制，还有一些桌面级自动化设备的角度切换执行端，比如小型物料分拣台的拨杆驱动、视觉检测设备的镜头角度微调机构，相比小扭矩舵机，它能在带载状态下保持足够的锁止力，不会因为负载冲击出现舵角偏移的问题。

　　从功能特性上看，这款舵机采用数字控制电路，相比传统模拟舵机，它的死区宽度更小，舵角定位精度更高，不会出现模拟舵机常见的小幅来回抖动问题，同时金属齿轮组的配置，能承受更大的冲击负载，哪怕是RC车落地瞬间的转向冲击、机械臂快速启停的惯性负载，都不会出现扫齿的故障。防水结构的设计，让它可以在雨天户外作业、溅水环境下正常工作，不用额外做密封防护，适合户外作业的移动机器人、RC越野车型使用。供电电压覆盖4.8V到6.8V区间，既可以兼容常规的接收机5V供电，也能适配2S锂电池直供的高压工况，高压供电下扭矩输出还能有进一步的提升，满足不同供电条件的设备选型需求。

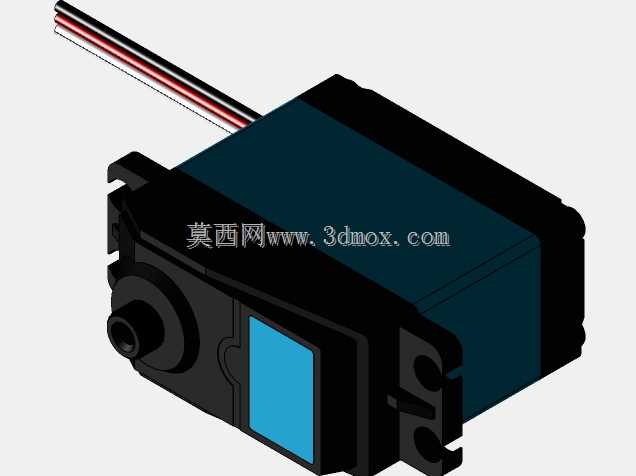

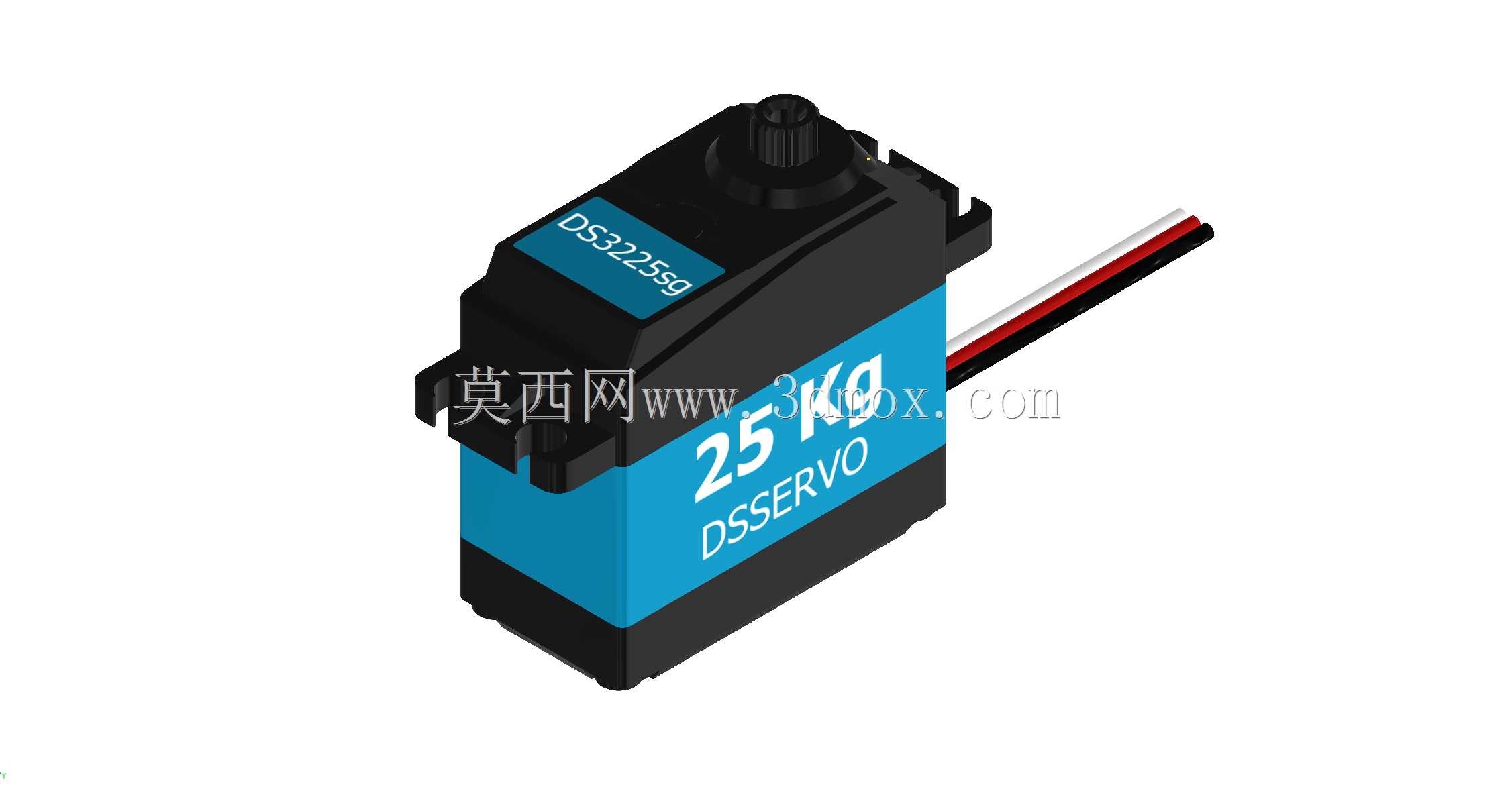

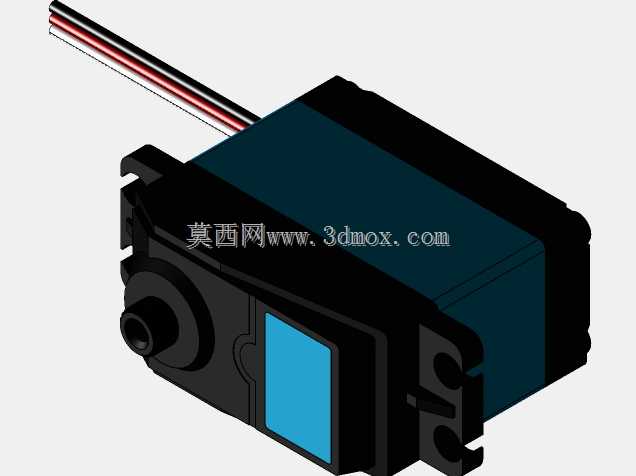

　　设计思路上，建模的时候特意做了两个不同底座法兰高度的版本，分别对应25mm和28mm的总安装高度，这里要注意，其中25mm高度的版本比市面常规同型号舵机的安装高度短3mm，这个尺寸差是专门针对安装空间局促的紧凑结构设计的——比如很多小型仿生机器人的关节内部，舵机安装位的轴向空间非常紧张，常规28mm高度的舵机装进去会和外壳结构干涉，缩短3mm之后就能刚好适配这类紧凑安装位，不用额外修改安装座的结构。外壳部分采用上下分体式的硬塑壳体，侧面做了加强筋结构，既可以提升壳体的抗冲击能力，也能在齿轮组工作的时候辅助散热，避免长时间大负载工作下内部温度过高。输出轴采用标准的25T花键轴，兼容市面绝大多数的标准舵机摇臂，不用单独定制连接件，选型替换的时候通用性更强。出线端采用三线式的标准舵机接口，红黑为电源正负极，白色为信号控制线，线长预留了足够的布线空间，走线的时候可以根据设备内部的布线槽位置调整长度，不用额外延长接线。

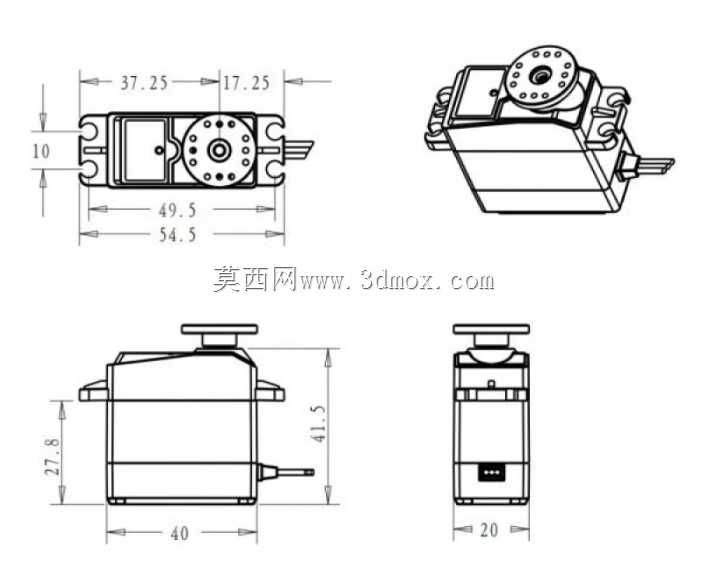

　　安装边界尺寸上，除了刚才提到的两个总高度版本，舵机的主体安装孔位完全符合标准大舵机的安装尺寸规范，两侧的安装耳孔距、孔径都和常规同级别舵机通用，替换旧舵机的时候不用重新打孔调整安装位。输出轴的中心位置到安装底面的高度、到两侧安装面的距离都严格按照标准尺寸建模，装配的时候摇臂的运动行程不会和安装座产生干涉。建模的时候把内部齿轮组的传动比、电机的安装位都做了还原，做结构仿真的时候可以直接导入模型做运动干涉检查，不用再简化模型。另外外壳上的标签位、散热槽的细节都做了还原，做设备整体渲染的时候能还原真实的装配效果，不会出现模型和实物外观差异过大的问题。

　　实际选型的时候要注意，这款舵机的空载转速在6V供电下大概是0.16秒每60度，属于高速大扭矩的定位，既满足需要快速响应的舵面控制、转向动作，也能在锁止状态下提供足够的保持扭矩，不会因为外力负载出现舵角偏移。齿轮组采用不锈钢材质，相比铜齿的耐磨性更好，长时间往复动作的磨损量更小，适合高频动作的使用场景，比如机械臂的连续往复关节动作、RC车的频繁转向操作，使用寿命比普通铜齿舵机更长。防水结构采用密封圈加密封胶的双层密封设计，出线位置也做了密封处理，能达到IP66左右的防护等级，日常的溅水、短时间淋水都不会影响内部电路和齿轮的正常工作，不用额外做防水处理就能直接用在户外作业的设备上。
