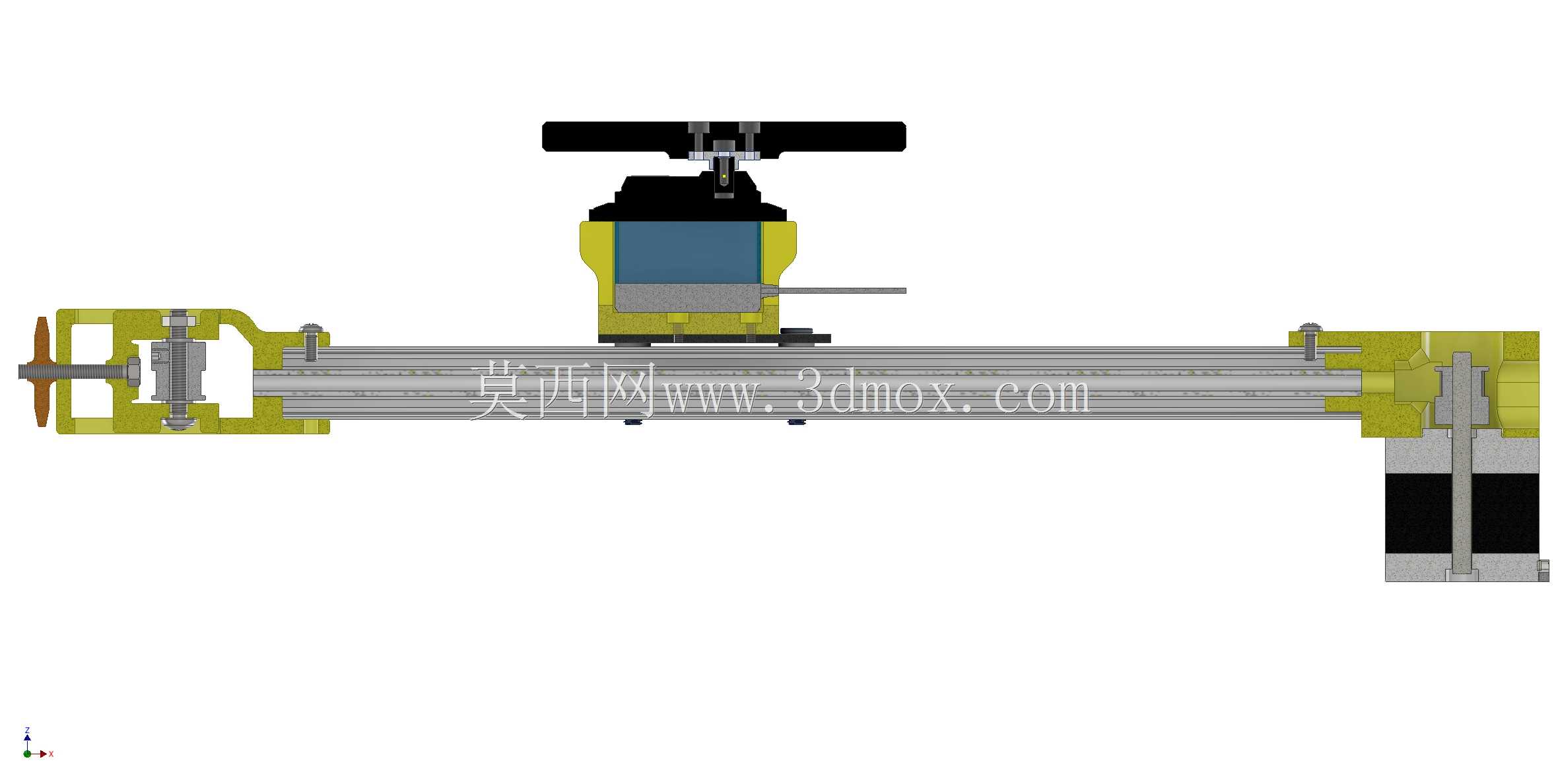

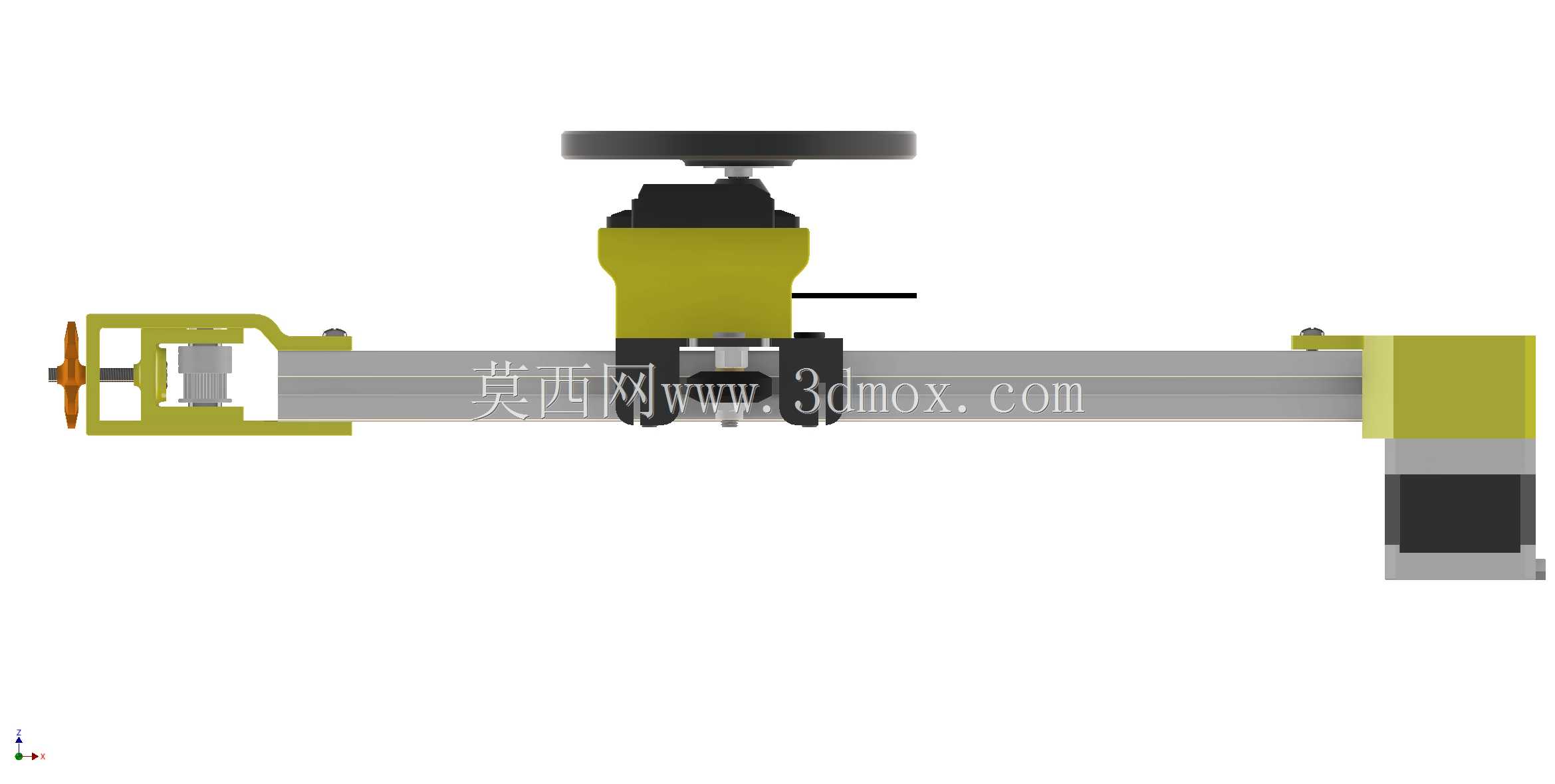

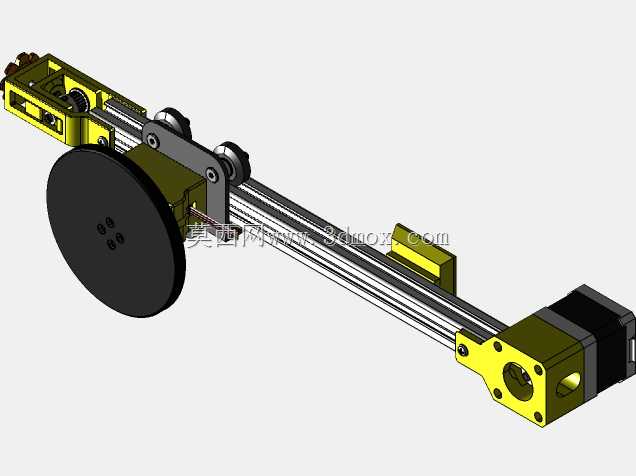

带2020V槽轮廓的2GT线性皮带滑台结构

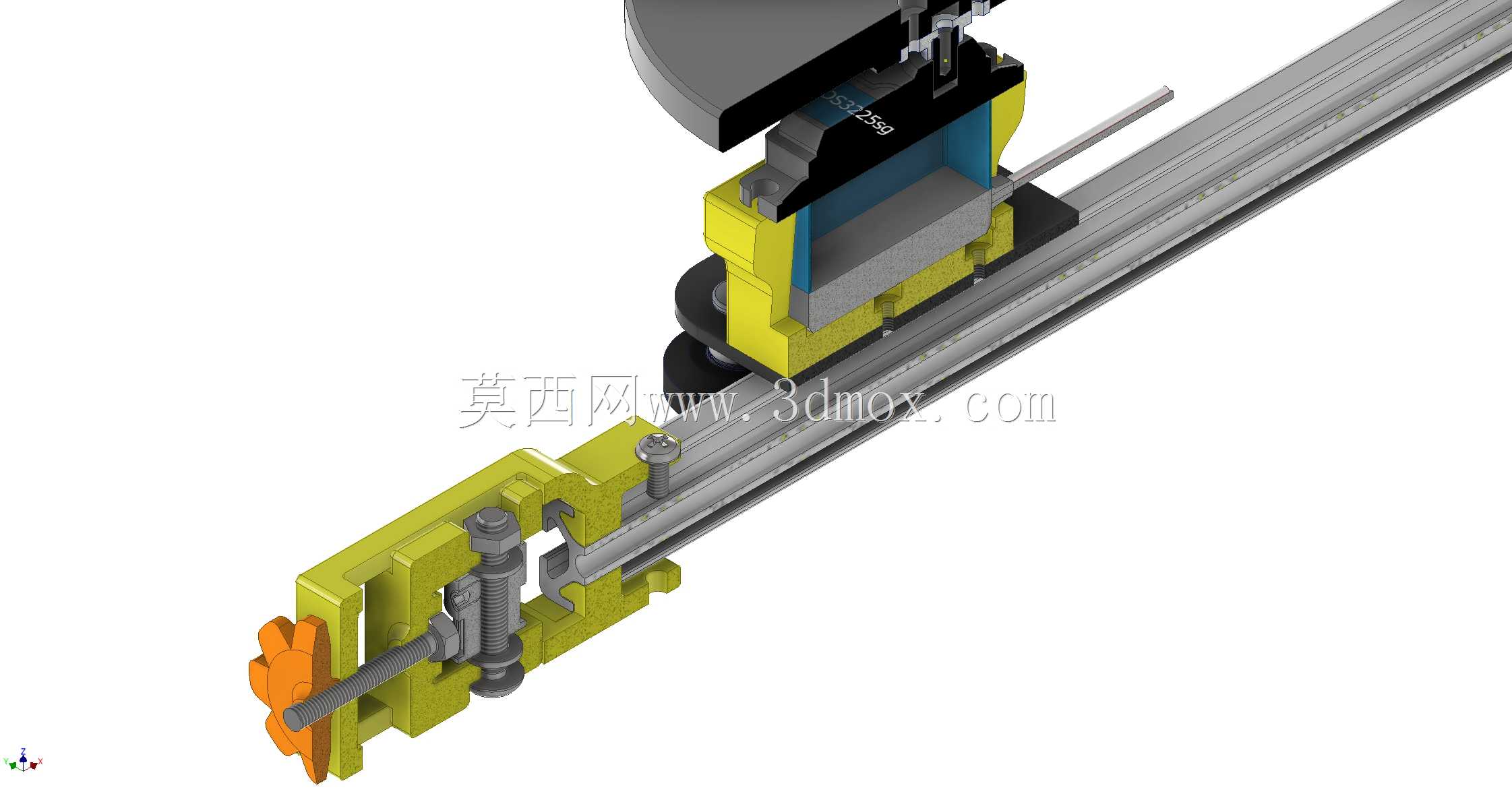

　　这款线性传动滑台采用2020系列V槽铝型材作为主体承载导轨，搭配2GT规格同步带实现直线往复传动，整体结构紧凑，适配小行程轻负载的直线运动场景，在桌面级自动化工位、小型检测设备送料、实验平台位移调节、3D打印辅助轴拓展这类对安装空间有严格限制的场合有很高的适配性。滑台集成了皮带张紧调节结构，无需额外加装张紧组件，在端部的张紧座上预留了调节位，通过端部的手拧调节轮即可快速调整同步带的张紧力度，避免长期运行后皮带松弛导致的传动丢步、定位精度下降问题，日常维护无需拆解整体结构，调试效率远高于常规需要拆端盖调张紧的同规格滑台。动力端适配Nema17规格的步进或伺服电机安装位，安装孔位完全匹配42系列电机的标准安装尺寸，

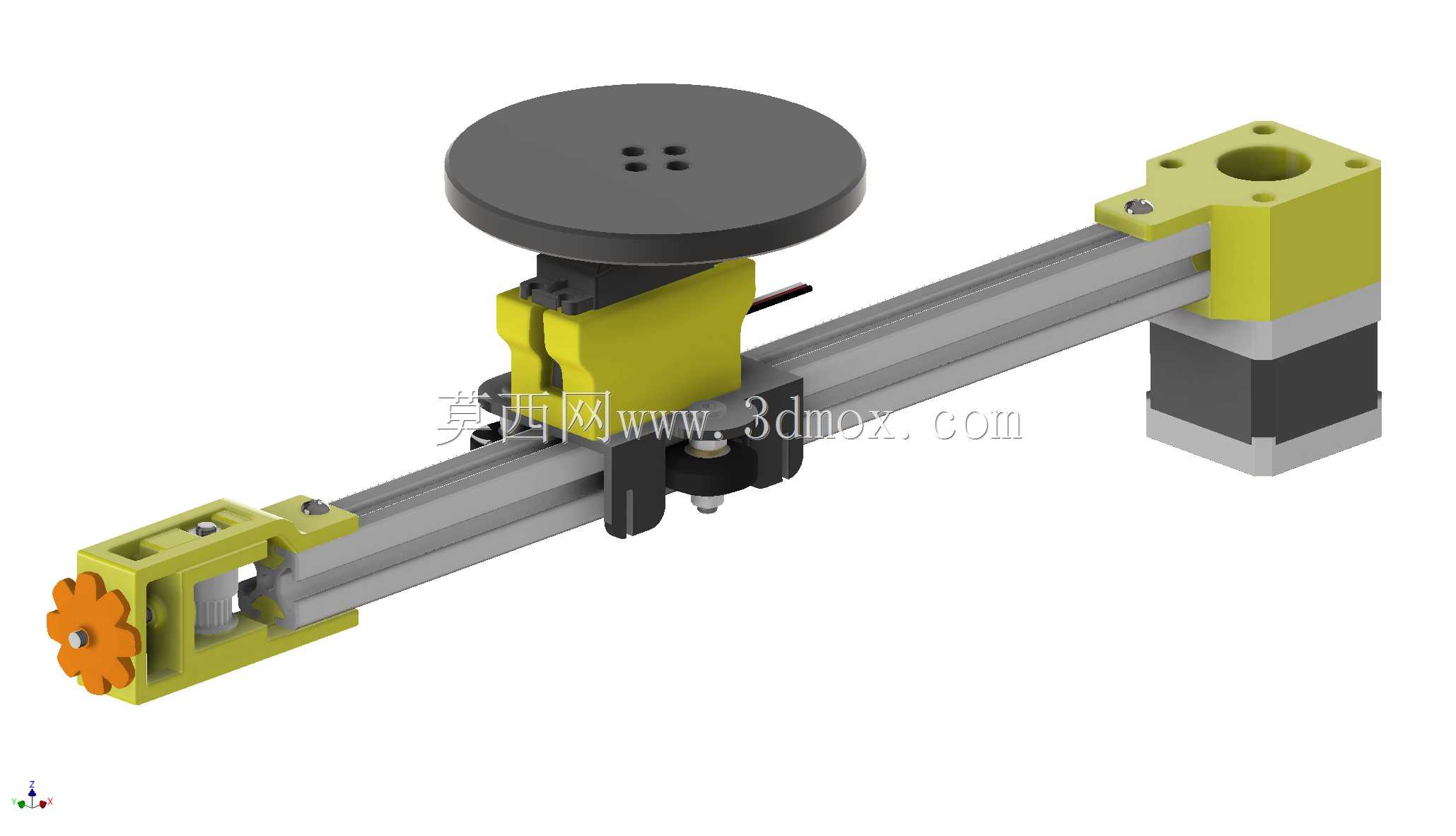

　　电机座采用分体式定位设计，电机输出轴与同步带轮的同轴度可以通过安装止口保证，装配时无需反复打表找正，降低了现场装配的精度要求。滑台的移动滑块上预留了多组标准安装孔位，顶部搭载的旋转支撑板可直接固定末端执行件，不管是安装小型吸盘、夹爪还是检测探头，都可以直接通过孔位锁附，不需要额外加工转接板，减少了二次设计的工作量。滑台的导轨部分直接利用2020V槽铝型材的V型轨道面，配合滑块上的导向轮实现滚动摩擦，运行阻力小，空载运行时的噪音控制在低水平，适合在实验室、办公环境这类对噪音有要求的场景使用。从安装边界来看，整体宽度与2020铝型材一致，安装时可以直接和同规格的铝型材框架通过T型螺母连接，不需要额外设计安装支架，

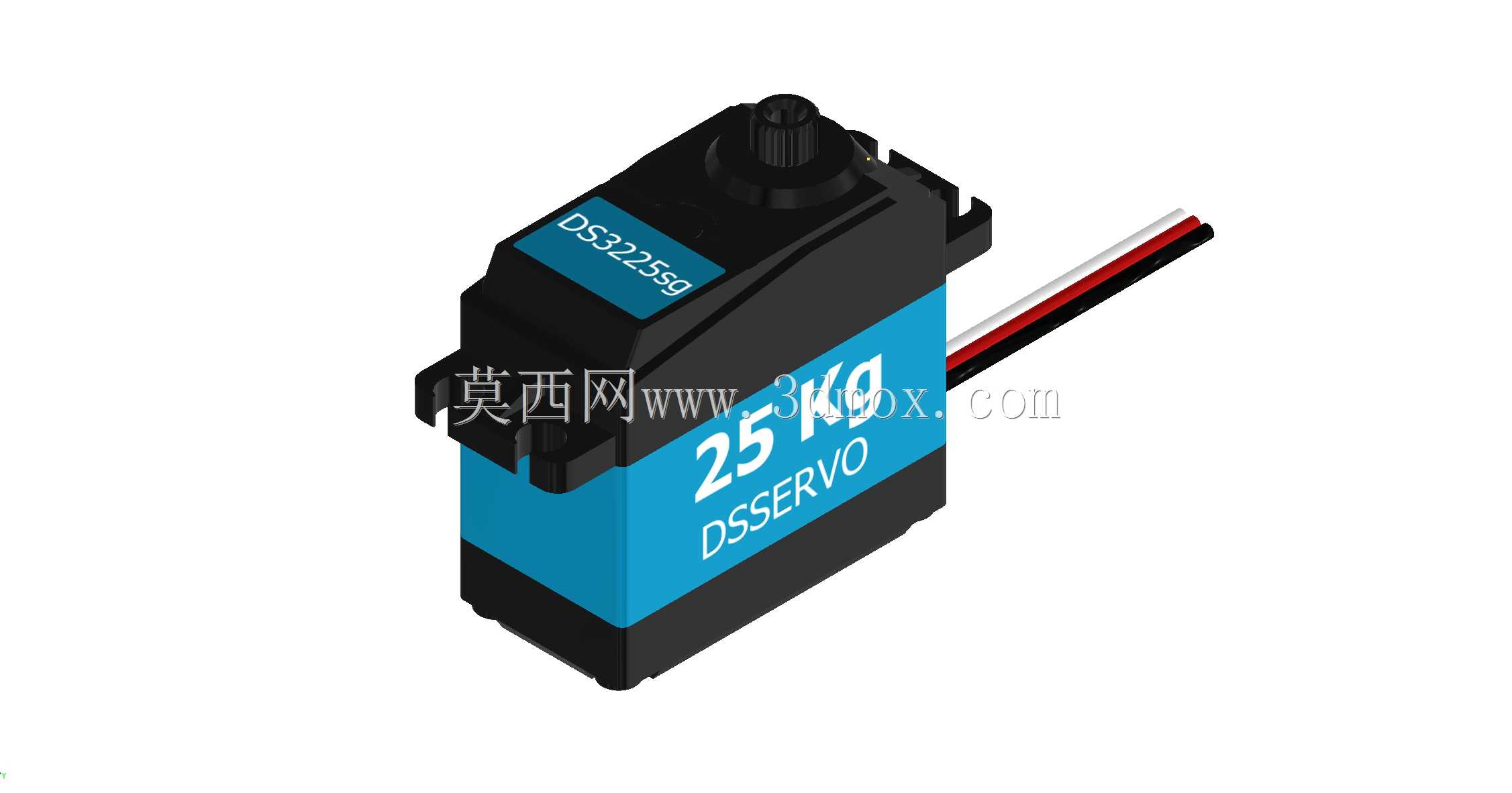

　　在桌面级设备的框架搭建中可以直接作为标准轴件嵌入，大幅缩短设备的整体设计周期。滑块的行程可以根据实际需求裁切铝型材长度来调整，同步带也可以对应裁切后接驳，适配100mm到1000mm范围内的不同行程需求，不需要重新开模加工结构件，对于小批量定制的自动化设备来说，物料通用性极强，能有效降低备件库存压力。传动部分采用的2GT同步带齿形啮合间隙小，反向传动时的空程量可以控制在极小范围内，配合25Kg级别的伺服驱动时，重复定位精度可以满足大部分轻负载点位运动的需求，比如小型物料的分拣搬运、视觉检测的工位切换、点胶工艺的直线轨迹运动都能稳定适配。滑台的端部张紧结构同时兼具同步带轮的支撑作用，两端的带轮座都采用了自润滑轴承支撑，

　　长期运行不需要频繁加注润滑脂，维护周期长，适合在无人值守的长期运行工位使用。滑块上的导向轮采用偏心调节设计，装配时可以通过调整偏心轴的位置来调节导向轮与V槽轨道的预紧力，既可以消除导向间隙提升运动刚性，又能避免预紧力过大导致的运行阻力上升、磨损加快问题，不同负载工况下可以灵活调整适配。顶部的旋转支撑板采用平面度较高的板材加工，安装面与滑台运动方向的平行度通过加工精度保证，末端执行件安装后不会出现偏斜，在需要保证执行件与工作面平行度的工艺场景下，不需要额外做安装面的校准工作。整体结构没有复杂的异形加工件，大部分结构件都可以采用常规的铣削、3D打印工艺加工，对于做原型机验证的开发者来说，加工门槛低，打样周期短，可以快速完成功能验证后再做批量优化。在实际选型应用中，这款滑台更适合水平安装的使用场景，垂直安装时需要额外考虑配重或者抱闸机构，因为2GT同步带本身不具备自锁特性，垂直负载下断电会出现滑块下滑的问题，这点在结构设计时需要提前做安全防护设计。滑台的所有外露安装孔都采用标准公制螺纹规格，配套的紧固件都是市面上容易采购的标准件，后期维护更换零件不需要找原厂定制，大幅降低了设备的全生命周期维护成本。
