42OU开放式集成材数据中心单线机架

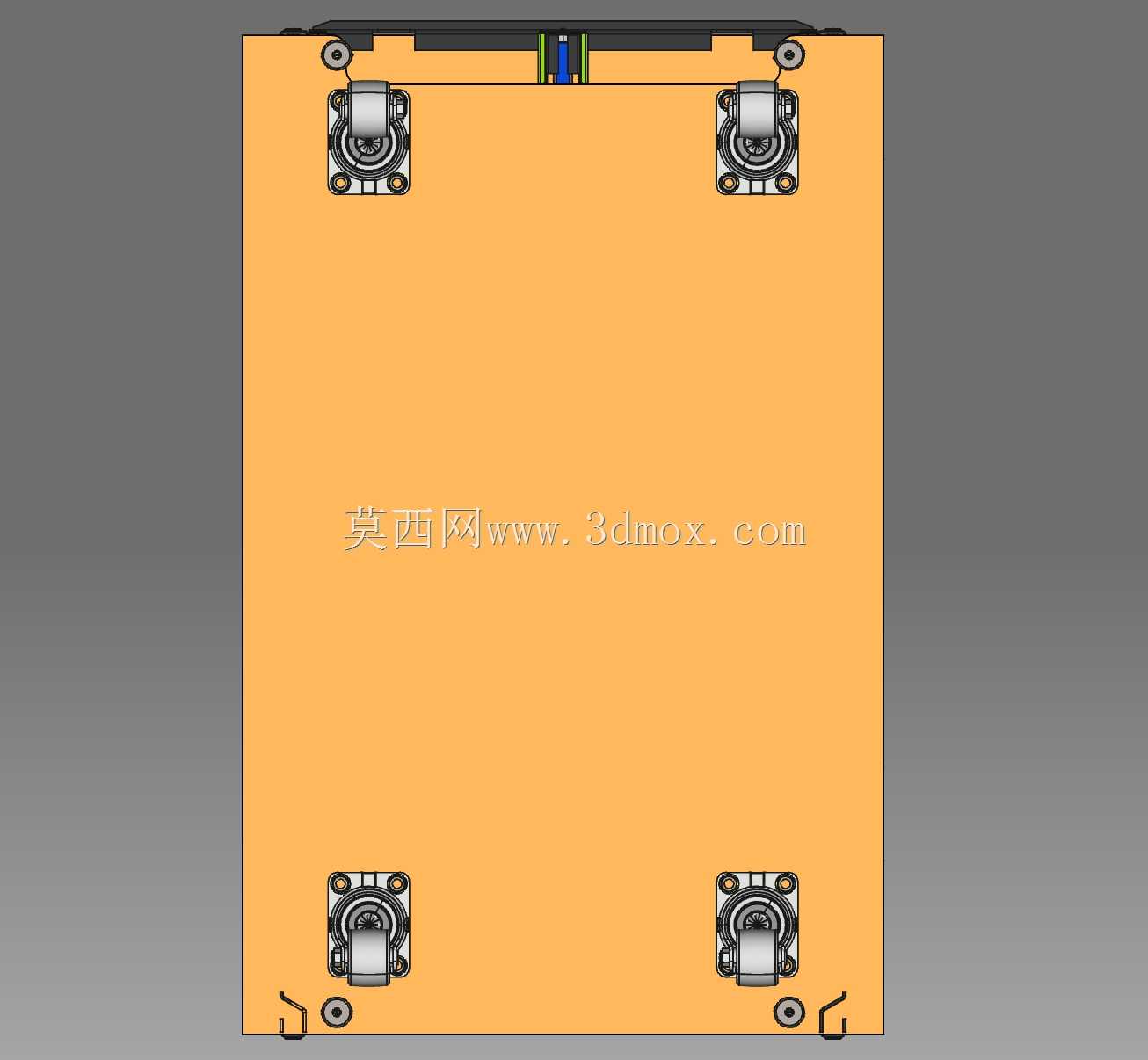

　　在边缘计算节点、小型化私有云部署场景逐步下沉的当下，传统全钢制机柜的重量、成本与现场适配短板逐渐显现，这款42OU规格的开放式单线机架，正是针对这类场景做的结构优化方案。从安装边界来看，机架整体外形尺寸控制在680mm宽度、1060mm深度、21U？不对，是42OU安装高度，这个尺寸刚好适配常规19英寸标准IT设备的安装要求，宽度方向预留了两侧理线与立柱安装余量，不会出现设备卡边、侧门无法闭合的问题，深度方向兼容24英寸以内的通用服务器、交换机设备，底部预留的脚轮安装位，既可以在机房部署阶段做短距离移位调整，也可以替换为固定支脚做长期承重安装，适配不同阶段的部署需求。

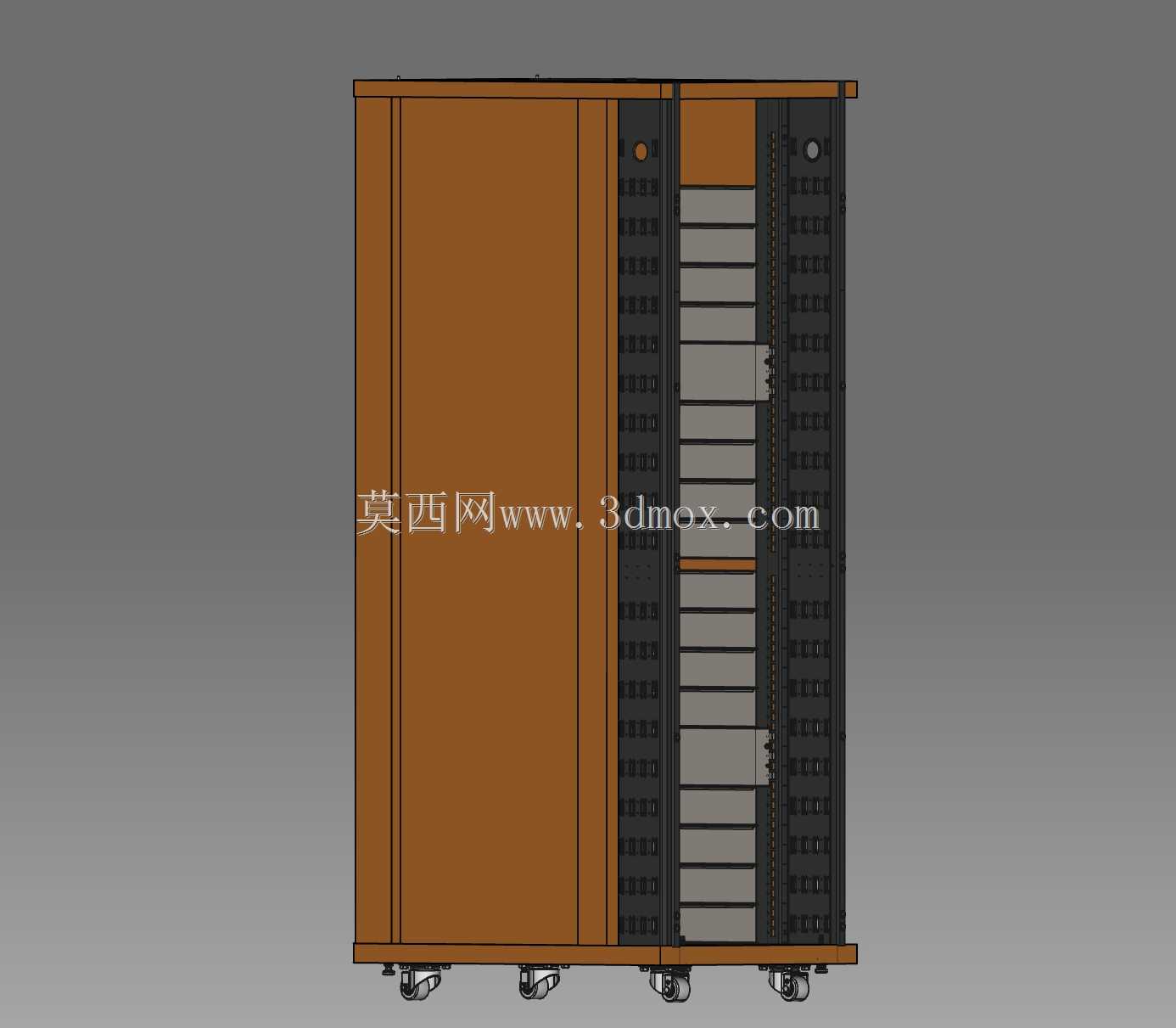

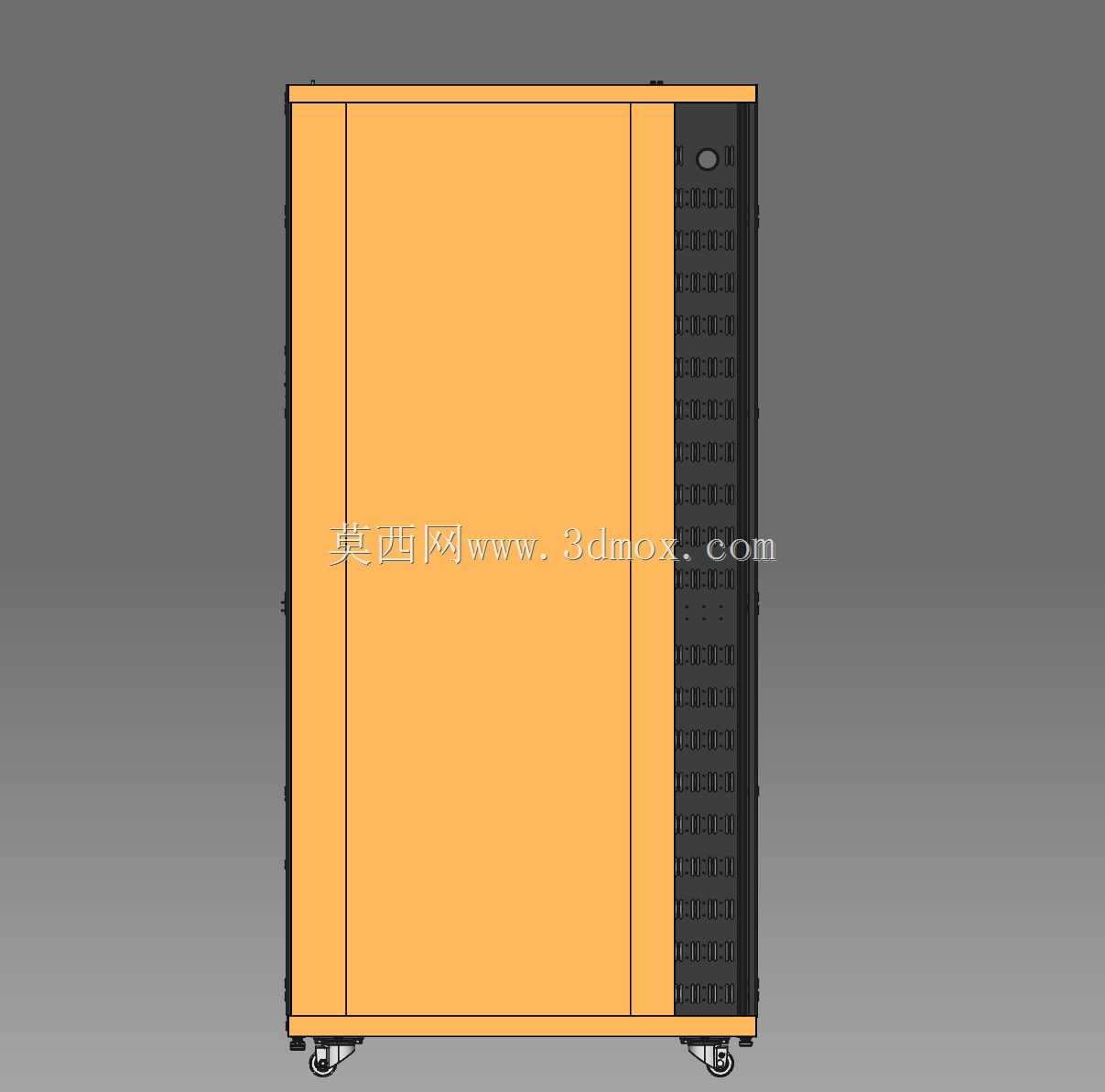

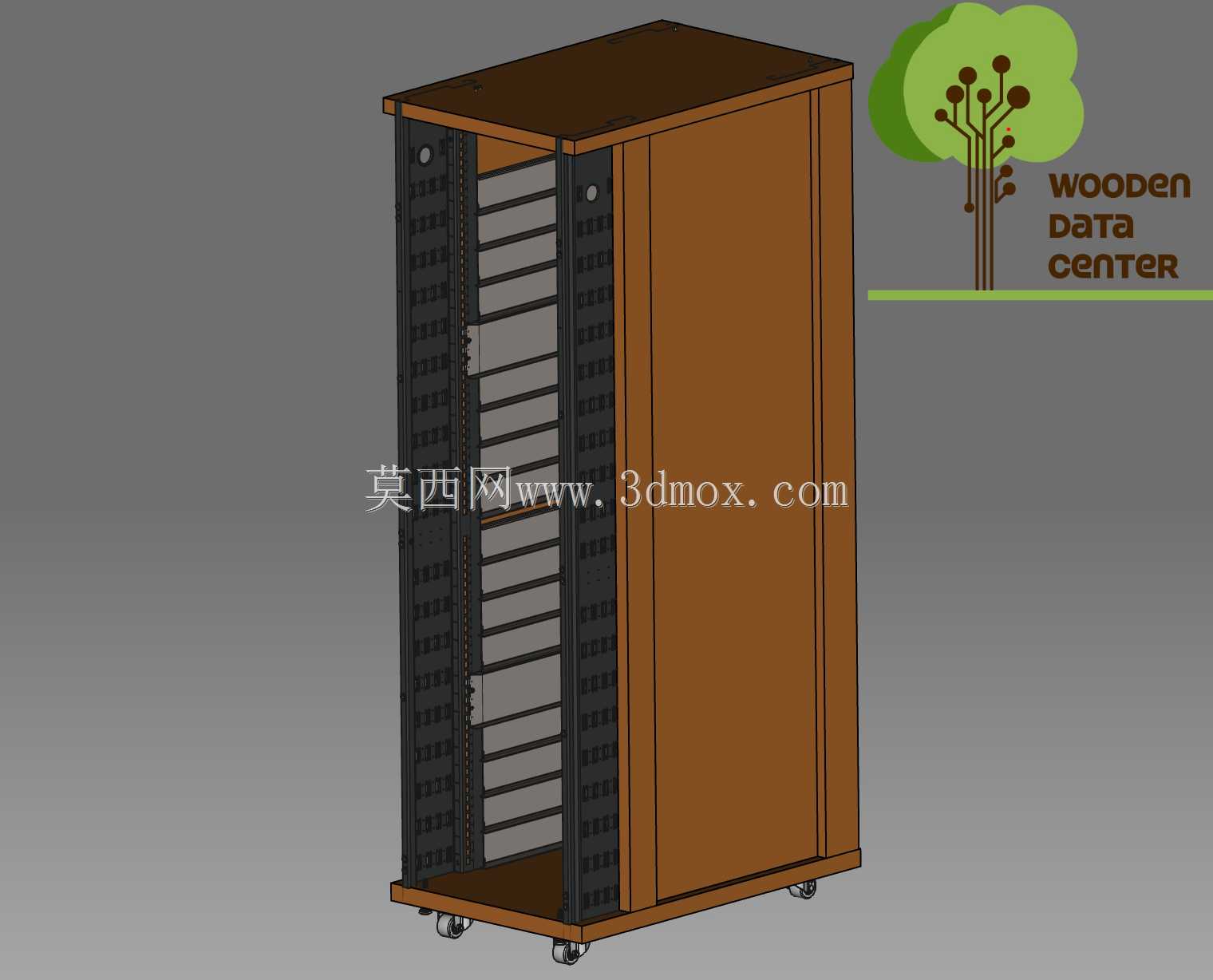

　　从结构设计思路上，这款机架没有沿用传统机柜全钢折弯焊接的方案，而是将功能受力部件与围护结构做了材料拆分：承担设备承重、安装定位的立柱、安装方孔条这类核心功能部件保留钢制材质，保证19英寸安装孔位的形位公差，避免长期承重出现孔位变形、设备安装错位的问题；而侧围护板、顶板、底部承托板这类非核心受力的结构件，全部采用集成材也就是CLT正交胶合木替代，一方面大幅降低了机架整体自重，单人即可完成机架的移位与组装，另一方面木质材料的阻尼特性可以吸收设备运行产生的微振动，降低硬盘类存储设备的振动故障概率，同时木质围护的视觉质感更适配办公区、展示区这类非专用机房的部署场景，不需要额外做机柜装饰遮挡。

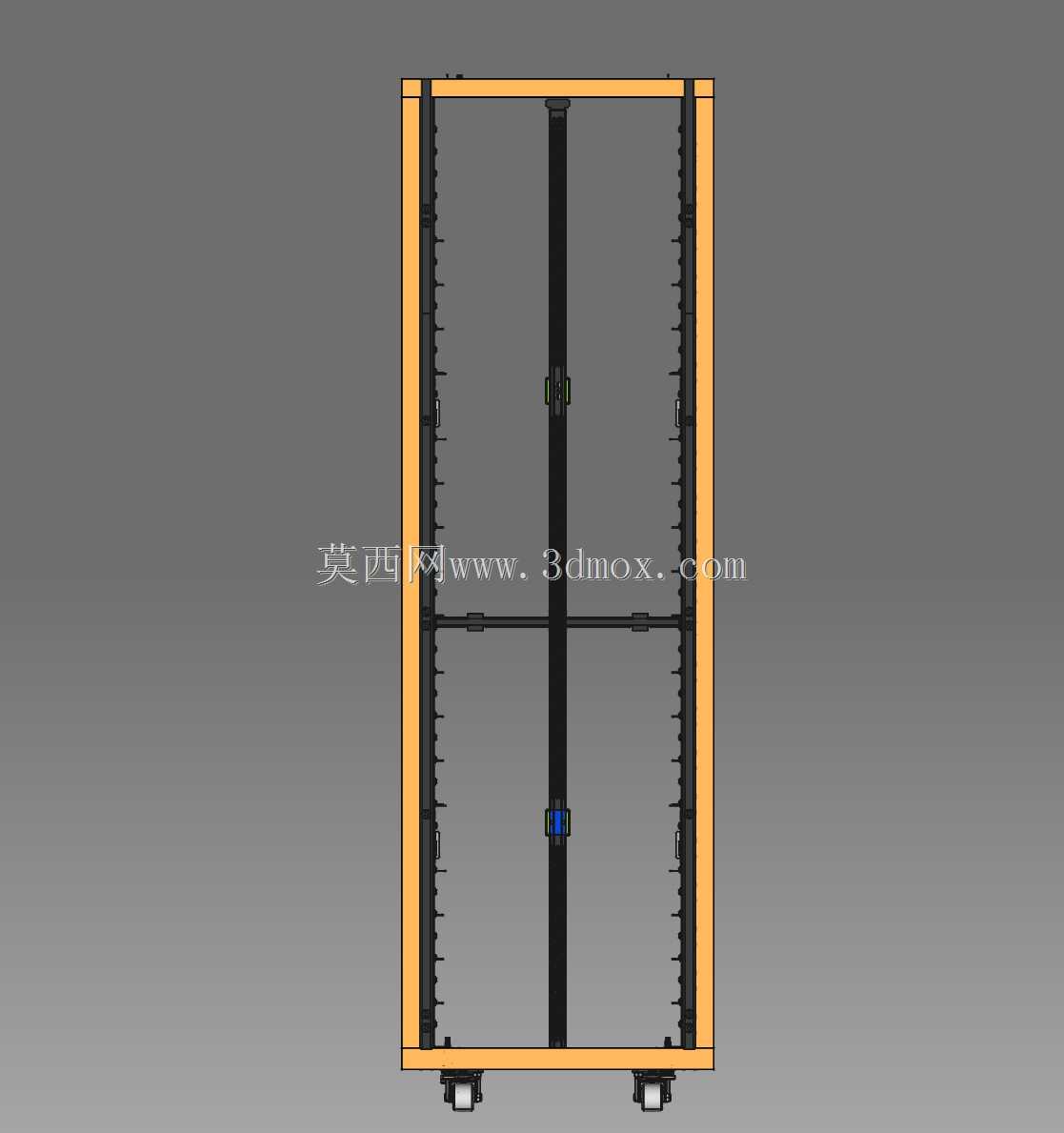

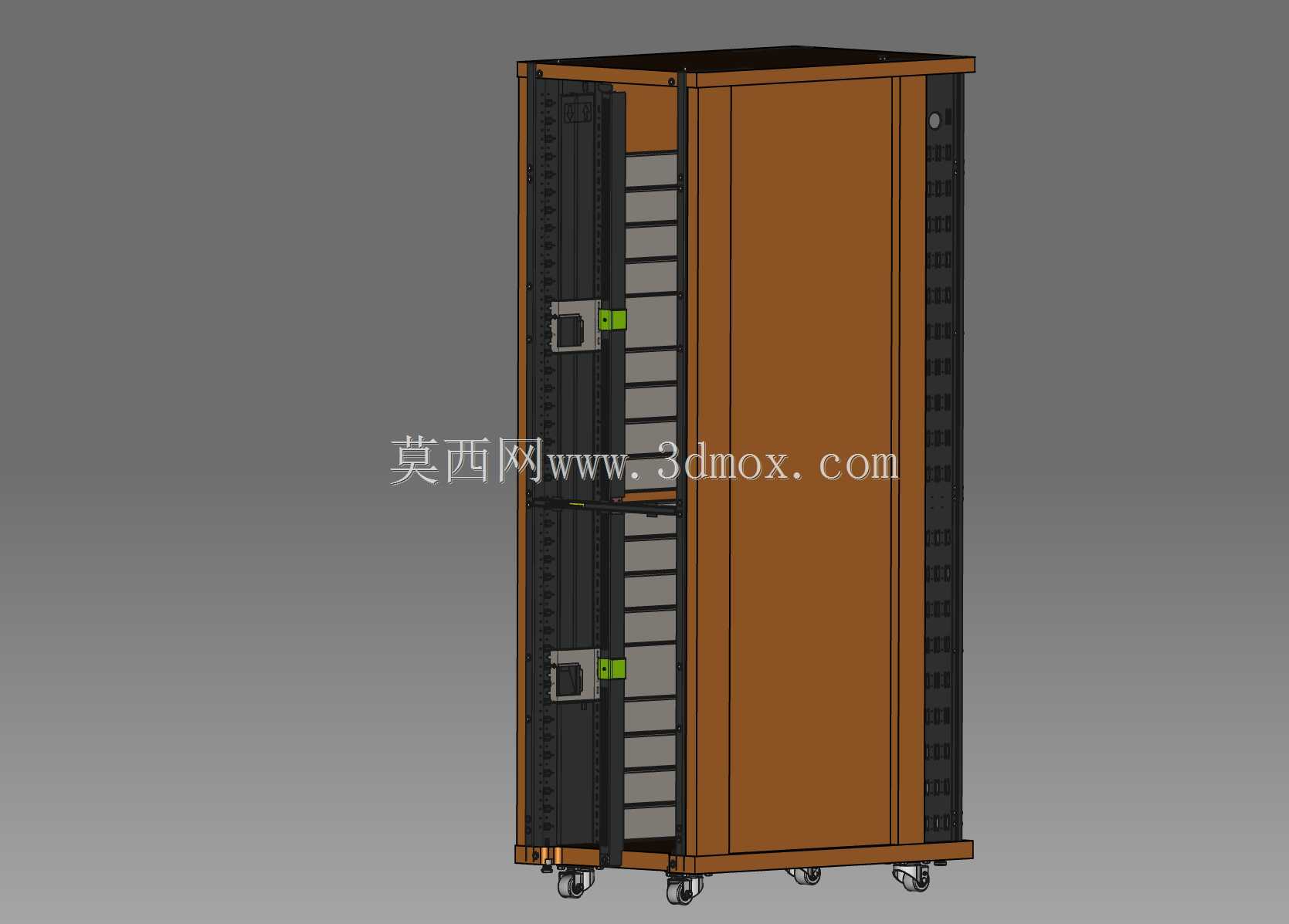

　　实际使用场景中，这款开放式单线机架和传统全封闭机柜的定位有明显差异：它更适合部署在通风条件良好、无强制防尘要求的办公区边缘节点、小型工作室数据节点、展厅演示类数据设备区，开放式的立柱结构没有前后门的通风遮挡，设备进风出风阻力远低于封闭机柜，不需要额外配置高转速机柜风扇就能满足设备散热需求，运行噪音更低；单线的立柱布局，让设备的正面操作、背面理线都有充足的操作空间，运维人员不需要侧身就能完成设备插拔、线缆整理的操作，相比双列立柱的封闭机柜，运维操作效率提升明显。

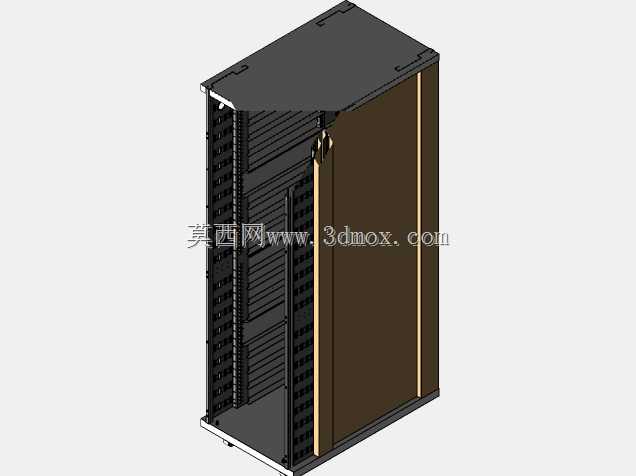

　　从功能特性上看，机架的钢制安装方孔条严格按照OU标准间距加工方孔，兼容所有标准19英寸IT设备的安装挂耳，不需要额外做转接件适配；木质围护板采用模块化拼接结构，现场组装不需要复杂的焊接、粘接工序，通过标准五金件就能完成整体装配，拆卸后可以平板包装运输，大幅降低长途运输的体积成本；顶部的木质顶板可以预留走线孔位，适配上走线的机房布线要求，底部的木质承托板可以阻挡地面灰尘进入设备进风口，同时承接设备意外掉落的小零件，避免运维过程中零件丢失。

　　需要注意的是，这款机架的承重设计针对标准IT设备做了优化，单U位承重按照常规15kg的服务器设备做校核，整体静态承重满足42OU满配常规交换机、服务器的承重要求，但不适合搭载重型工业设备、大容量电池组这类超重载荷；木质结构件做了基础的防潮阻燃处理，但不适合在高湿度、高粉尘、有腐蚀性气体的工业环境部署，更适合室内常温常湿的商用、办公类场景。在三维建模过程中，这类钢木混合结构的机架需要重点校核钢制立柱与木质板材的连接点强度，避免不同材料的形变差异导致连接松动，安装孔位的同轴度公差需要控制在0.5mm以内，保证设备安装时挂耳可以顺利对齐孔位，不会出现强制安装导致的设备外壳变形问题。
